简单分析下EMC滤波器的类型


在同一电磁环境下,采用一定的技术手段,使各种电子技术手段正常工作,不会干扰其他设备的正常工作,这就是电磁兼容(ElectromagneTIcCompaTIbility,缩写为EMC)。

在国家标准GB/T4365-1995对电磁兼容性的严格定义是:设备或系统能够在其电磁环境中正常工作,不会对环境中的任何东西构成难以忍受的电磁干扰。

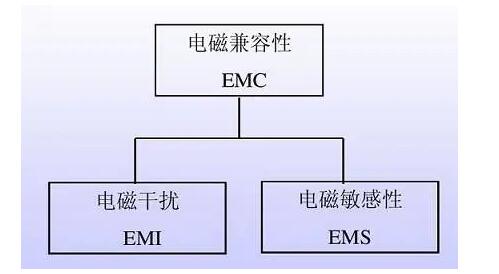

电磁兼容性包括两个方面:电磁干扰(electromagneTIcinterference;EMI),电磁耐受(electromagneTIc-susceptibility;EMS)。

国产电磁兼容仪器设备

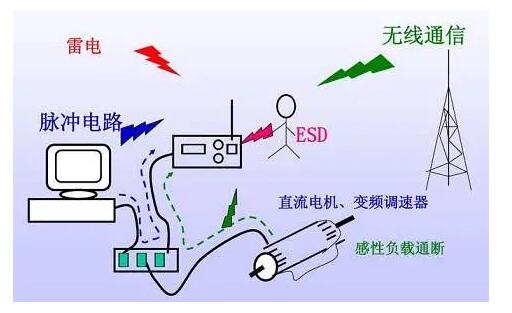

EMI指电磁感应效应引起的电磁波对周围电子设备的干扰影响;EMS指电气产品本身对外来电磁波的干扰防御能力。

其中EMI包括:CE(传导干扰),RE(辐射干扰),PT(干扰功率测试)等。EMS包括:ESD(静电放电),RS(辐射耐受),EFT/B(电快速瞬变脉冲群),surge(雷击浪涌),CS(传导骚扰)等。


国产电磁兼容仪器设备



EMC滤波器的分类


1、反射式滤波器:


由电感器和电容器组成,利用反射或旁路,使干扰信号不能通过。


2、损耗滤波器


选用具有高损耗系数或高损耗角正切的材料,把高频电磁能量通过涡流转换成热能。


例如:铁氧体管,铁氧体磁环,磁环扼流圈等。


3、有源滤波器:


使用晶体管等有源器件,以较小的体积和重量可以提供较大值的等效L和C。


有源电感滤波器:用晶体管模拟电感线圈的频率特性(f越高,阻抗越大)。


有源电容滤波器:用晶体管模拟电容器的频率特性(f越高,阻抗越小)。


对消滤波器(陷波器):能产生与干扰信号幅度相同,相位相反(差180°)的电流,把干扰信号抵消。
