分析IEC61000-4-11电压中断、暂降的测试方法

电网异常波动容易影响设备的正常使用，甚至严重损坏设备。因此，交流电源一般用于模拟设备的异常电源，以验证设备的抗干扰性。本文主要介绍IEC 61000-4-11电压中断、电压暂降的试验方法。

首先，我们通过编程功能模拟各种电网异常，PSA系列可编程交流电源内置list编程、线路仿真等功能，可以通过编程功能快速获得各种需要测试的波形，并针对一些常用的测试标准，PSA专业版电源内置IEC 61000-4-11/13/14/28/29标准，可直接调用输出。

电压暂降和中断输出

如下图电压暂降和电压中断标准：

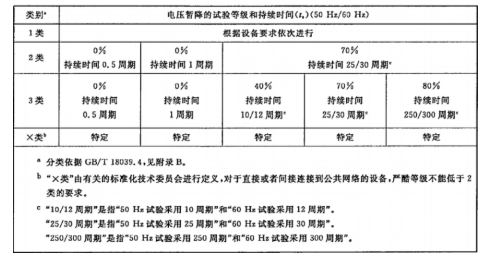

图1.电压暂降标准要求

图2.短时中断标准要求

采用list编程功能来模拟输出暂降和中断波形，如下图所示：

图3. list编程页面

List编程可以独立控制电源的三相，也可以改为单相输出。主要通过改变每个步骤的参数来编辑所需的波形，可以编辑交流电压、直流电压、频率和相位，用于开始和结束波形。

输出波形如下图所示：

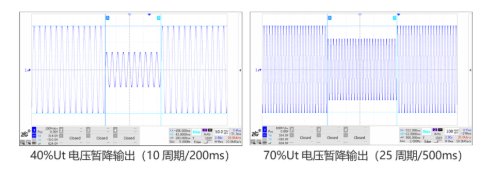

图4.电压暂降输出波形

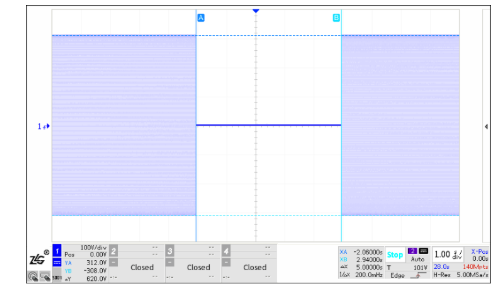

图5.电压中断输出波形

编程功能可灵活输出各种复杂波形，满足各种标准的测试要求。

另外IEC-4-11标准已内置，可直接调用输出，便于快速测试，以下设置电压暂降和中断界面：

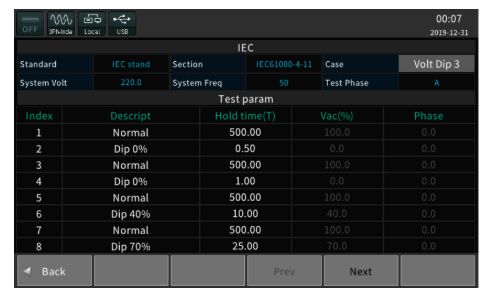

图6.电压暂降设置界面

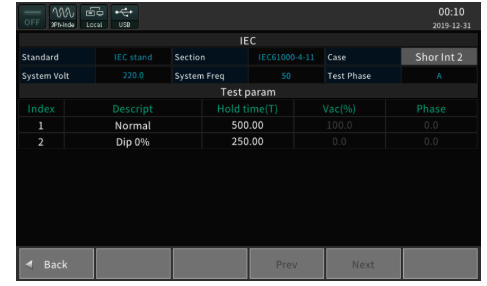

图7.电压中断设置界面

PSA系列可编程交流电源具有精度高、输出范围广的电网模拟输出设备，可提供多种输出电压模拟方式，为电气电子产品的电压暂降、短时中断、电压变化等工程试验验证提供正常或异常应对测试验证的挑战。
