浅谈EMC测试要求分类

EMC测试要求根据产品用途分为军事、工商环境、民用和居住环境三类。后两个测试项目的要求和方法相对一致,区别在于指标要求。军事类,由于其特殊性,与后两类有很大的不同。此外,由于其特殊性,航空和船舶设备除了与军事设备相同的高要求外,还有国际一般的标准和规范。根据市场上销售的交流稳压电源的使用条件,本文重点介绍了后两类。

国产电磁兼容仪器设备


鉴于社会对EMC问题的日益关注,涉及到许多专业和产品,IEC将EMC要求作为IEC的基本标准。这是著名的IEC61000系列标准。该标准已被视为国际上与安全标准同等重要的通用标准。IEC61000-4测试技术之一是指导EMC测试的基本标准。由于EMC技术是一项复杂的技术,涉及多个学科。新技术的不断发展,EMC测试项目。要求和方法也在不断修订和改进。因此,IEC61000-4中的许多项目尚未正式发布,仍在草案中。为了方便读者了解这些知识,我们介绍了与稳压电源沟通相关的项目,并重点介绍了国家标准采用的IEC项目。

IEC61000-4,全名《Electro magneTIc CompaTIbility for Electrical and Electronic EquipmentPart4:TesTIng and Measurement Techniques》,即《电气和电子设备的电磁兼容性第4部分:测试技术》。其中列举11个测试项目。与交流稳压电源标准SJ/T10541-94有关的项目与要求介绍如下:


  • IEC61000-4-4:Electricalfastransients(Burst)ImunityTest(电快速瞬变脉冲群)、SJ/T10541-94、SJ/T10542-94采用了这一标准。本项目的目的是验证设备在承受切换瞬变(感性负载中断、继电器触点跳开等)时产生的各种瞬时干扰时的抗干扰性能。).其试验严重程度等级(电源输入端干扰发生器(50ω内阻)开路输出试验电压)分别为1级、0.5kV;2级、1kV;3级、2kV;4级4kV。

  • IEC61000-4-5SurgetransintsimunityTest(电涌或浪涌)。这个内容暂时在草案中。相关参考IE801-501-5及美国标准IEStd58及对低电流E短路E开启E8(IEE8)。电子标准SJ/T10541-94及SJ/T10542-94引用了这方面的部分内容。该项目的目的是验证设备在承受电力切换和雷电产生的高能电涌时的抗干扰性能。其严重程度分为同上,但干扰发生器的输出为2ω,而50ω。发生器输电路电压×50μs(高阻负载)电波波波20μs(放电)。许多电工电子产品标准都列出了类似的测试要求。

  • 此外,国际上还采用了高频尖峰噪声敏感性测试。特别是在日本,这种测试非常常见。美国军事标准MILSTD461.462采用类似项目,但噪声模拟发生器的功率远远大于前者。国内也有类似的标准,如GB4859-8450kHz~100mHz电源线传导敏感性测试;GJB151-86、GJB152-86CS06项目,噪声为矩形脉冲波。此外,GB6162-85(参考IEC255-4)采用衰减振荡波。

  • SJ/T10541-94和SJ/T10542-94建议选择这两种方法之一。该项目的目的与IEC61000-4-4相同。矩形脉冲波的特点是快速上升和低重复率,衰减振荡波的特点是高值和低能量。对于含有数字电路的产品,矩形脉冲波可以解释干扰的敏感性。

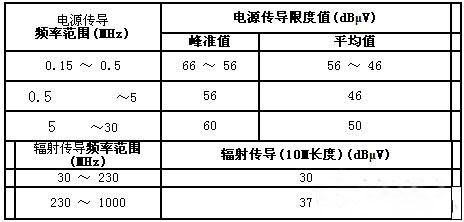

  • 电磁干扰项目包括工频谐波限制要求、传导干扰和辐射干扰限制要求。SJ/Z9029.2-87(等效采用IEC555-2-1982)规定了设备在低压供电系统中产生的谐波电流限制值要求。对于大功率半导体变流器,GB/T3859.2-93限制了不同变流器(根据脉波数)的最大功率容量(电源系统的短路容量与变流器的基波视为功率之比)的电流谐波。必须指出的是,电工电子产品通过电源线向市电传导电流谐波问题已被认定为电力污染,作为市电系统的环保对象,这一要求将日益强化。

EMC测试结果的判断方式与电磁干扰测试完全不同。后者以定量限制值为合格的门限判定点;前者一般采用定性方法,即根据产品在测试中的性能进行分类(以GB/T13926-92为例):

A类:在产品性能指标规范(允差范围内)内,性能正常;

b类:功能或性能暂时降低或丧失,但可自行恢复;

c类:功能或性能暂时降低或丧失,但需要操作人员干预或系统复位;

d类:因损坏而不可恢复的功能减少或丧失。

在这四类中,a类是合格的,d类是不合格的,这无疑是毫无疑问的。对于b类和c类,合格的判断由厂家和用户根据具体情况协商规定。自然,这两类采取的技术措施是不同的。抗扰度测试的判断似乎过于松散,实际上反映了标准的最大自由度原则。由于被测设备种类繁多,差异较大,很难对合格的评价作出一般定量的规定。当然,对于特定类型的产品,应该给出确定的评价标准。SJ10541.94反映了这一要求。GB/3859.1-93类似于变流器扰动类别的规定,作为合格判断的依据。该标准定义为三级,即:

F级:性能级,是指变流器能承受但不降低性能的各种电扰动极限值的组合;

T级:跳闸级是指变流器能够承受的各种电扰动极限值的组合,不因保护装置的运行而中断运行;可进一步分为两种情况:干扰后自动重合闸和不自动重合闸(手动等);

D级:损坏级是指变流器能承受但不造成永久损坏的所有电扰动极限值的组合。

显然,这里的F级相当于a类,D级相当于d类,T级则包括b、c类。

SJ/T10541中规定,对于具有抗干扰功能要求的交流稳压电源,除保证正常工作外,还应在输出端给予负载适当的敏感度门限;规定叠加在输出电压上的干扰残压峰值不得大于输出电压标称值的20%。这是标准的目的原则,充分考虑交流稳压电源与其他电工的使用功能要求。也就是说,前者应该服务于后者,前者也是后者电源EMI的电力滤波器,旨在为对EMI敏感的设备提供足够的EMI安全裕度,提高设备的抗干扰水平。根据GB6833.4的规定,电子仪器对电源瞬态敏感度的要求是能够承受标称源电压变化量的20%瞬态电压冲击干扰,避免工作异常。因此,SJ/T10541规定,该值作为交流稳压电源在接受抗干扰试验时的最高瞬态电压值(敏感度门限)。

此外,EMC考虑到交流稳压电源应为电子仪器设备提供适当的交流电压条件,SJ/T10541还规定,交流稳压电源输出电压的相对偏差(即输出效应)应在其基准条件(公差G)内作为判断是否性能降级的依据。这样,两者的结合以科学、合理、实用、易操作的方式解决了交流稳压电源抗扰性能具体评价和合格评价时无定量指标的问题。一般标准只以误动作、性能下降或降级作为评价和合格评价。
