电磁兼容测试-辐射发射试验的配置和基本步骤


为什么要做电子设备?EMC电磁兼容测试,EMC如何做测试,从头到尾都是硬件.PCB电子设计是工程师不可或缺的重要环节。据统计,世界上绝大多数国家IT.在成为合格的电子产品并在市场上流通之前,无线电和电信产品应进行电磁兼容EMC测试。EMC测试过程的目的是商品传输的干扰信号是否在可接受范围内,并确保您的产品和功能不会受到干扰信号的不利影响。

电磁兼容(EMC)那么重要,我们做产品EMC在项目测试中,需要做些什么?

一个完整的产品项目EMC测试包括以下流程:

EMC辐射发射试验:干扰信号测量(EMI)根据电气设备进行测试

EMC抗扰测试:测量商品对其他来源电磁干扰的敏感性

静电放电(ESD)试验:当两个物体接触时释放静电。ESD例子包括在衣物烘干机或雷电中烘干衣物后有时会感觉到静电。

传导抗扰测试:将电流引入被测系统的输入输出电缆

传导发射试验:根据电源线从电气设备传回电气系统的射频能量

频射兼容性试验:频射是电磁辐射能量对通信的有效次数。我们提供的测试侧重于在系统中运行的天线连接RF接收器/发射器子系统的正常运行不会导致从天线到天线的水平下降


今天我们将详细解释一下EMC辐射发射试验.传导发射试验

EMC测试-辐射发射

定义:关键辐射发射试验设备在正常工作时对外界的辐射干扰强度应根据客户端的典型安装要求进行布置,电缆应遵循规范规定的长度和型号;除36.201.1a除规定的设备外,其他设备和系统应基于GB4824(工业.科学和医疗(ISM)分类设备骚扰特征限值和测量方法).分类和测试。

类别:辐射发射的频率为9kHz—18GHz

(1)9KHz—30MHz频段

测量这个频段的磁场H,当EUT小时,放在大磁环天线上(LLA)测量感应电流骚扰磁场;当EUT较大时,选择远天线法,用单小环在规定距离测量骚扰的磁场强度。

(2)30MHz—18GHz频段

在这个频段测量电场E:1GHz以下,即30MHz—1GHz需要设备的地方大致如下:选择在宽阔的地方或半电波暗室,模拟半自由空间,00.8m高木桌,360度旋转转台,测量距离360度.10m天线1-4m高可调性,天线垂直极化和水平极化试验,宽带天线.同轴线.50个骚扰检测仪Ω配对传输系统,天线阻抗.同轴阻抗和影响探测器的输入阻抗应相同。阻抗不匹配会引起反射,产生驻波,危及读数的准确性。分辨骚扰探测器的特征,选择准峰值或峰值测量。

1GHz之上,即1GHz—18GHz需要设备的地方大致如下:在全电波暗室中,模拟自由空间,接收天线设置在EUT高度统一,转台仍需360度旋转,试验间距为360度m,选择小口径固定天线,测量水平和垂直两种情况,天线的最小距离应超过25cm,为了避免造成天线性能,选择了大维护模式的频谱分析仪和多数dB动态显示,用于测量结果的强峰值或平均值标识(不需要准峰值),峰值测量时选择1MHz在均值测量中,分辨率带宽和视频带宽仍选择1MHz分辨率带宽,但视频带宽应大大降低到10Hz,相当于增加了一个低通滤波器。

辐射发射-测试过程:

在距EUT(试验设备)墙体3m处理天线和接收器,将天线核心调整到离地2m高度;首先关闭测试设备,测试环境噪声水平;打开测试设备,调整接线方式(包括天线高度).天线的极化方向及其转盘的视角),选择较大的辐射点;测试设备的不同作用,寻找较大的辐射方式;旋转天线,分别测试水平和垂直辐射骚扰;以测试设备为核心移动天线,选择尽可能多的测试点进行测量;选择最大辐射水平作为测量结果;实验可在宽阔场和半电波暗室进行;关闭设备。


EMC测试-传导发射

传导发射(ConductedEmission)测试,通称CE,又称传导骚扰,是指系统根据信号电缆的内部电压或电流.电源线或接地线传输成为其他软件或设备干扰源的电磁现象。传导和发射测试通常称为骚扰电压测试。只要有电源线,就会涉及到产品,包括许多直流电源产品。此外,在许多规范中,信号/控制线也需要传输和发射,这通常通过骚扰电压或骚扰电流的限制(两者之间存在相互关联)来表示。

传导发射-测试设备.流程:

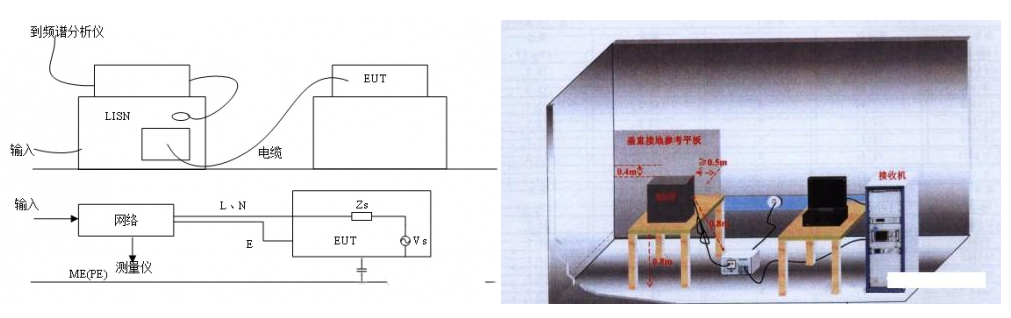

EUT应放置间距路面80度~90cm在强试验台上,试验台表面为导电平面或非导电平面,铺设金属接地板,一般为EUT实际使用的环境.地址选择导电或非导电试验台。例如,携带设备可以放置在非导电试验台上,安装在船舶仓库中的设备应在金属导电试验台上进行测试。根据电源阻抗的稳定网络,接收待测电源线。待测电缆可按标准放置,并铺设不同长度。

台型设备传导发射实验标准的实验配置如下。

①超长电缆长电缆,折叠成30个~40cm的线束;

③EUT与LISN地面间距的投影距离为80cm;

④每个电缆和GND间的间隔在10cm以上;

⑤垂悬电缆端距GND为40cm以上,保证不会有过多的藕合空间。

立式设备实验标准的实验配置如下。

③EUT与GND要绝缘;

④每个电缆和GND间的间隔在10cm以上(这一点影响很大,因为电缆中的共模电流会有很大的变化)。、


霍达尔仪器


传导和发射实验的目的是根据统一的标准(限值)和电子设备.电源线.评估和规范控制线或地线向外发射的传导电磁骚扰水平。

电子设备的噪声频率低于30MHz时,关键影响声频段。对于这种低频电磁波,电子设备的电缆不是波长(30)MHz的波长为10m),它对空气的辐射效率很低。这样,如果可以测量电缆上的感应噪声电压,则可以考虑该频段的电磁噪声影响水平。这种噪声是传导噪声,就像中断噪声一样.熨斗.洗地机.电饭煲的咔嗒声。这里测得的影响噪声只针对30的频率MHz测试内的连续骚扰电压。如下图1.1所示,实验设备用于输入端口的传导骚扰试验,LISN线形阻抗稳定网络,EUT为试验设备,LOAD对于输出端口的负载,下图1.2显示了在输出端口进行传导骚扰试验的实验设备。


霍达尔仪器

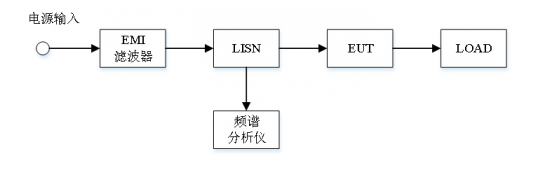

图1.1 输入端口进行传导骚扰测试示意图


霍达尔仪器

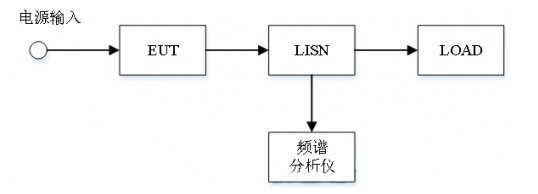

图2.2 输出端口进行传导骚扰测试示意图
