电快速脉冲群的抗干扰方法有哪些

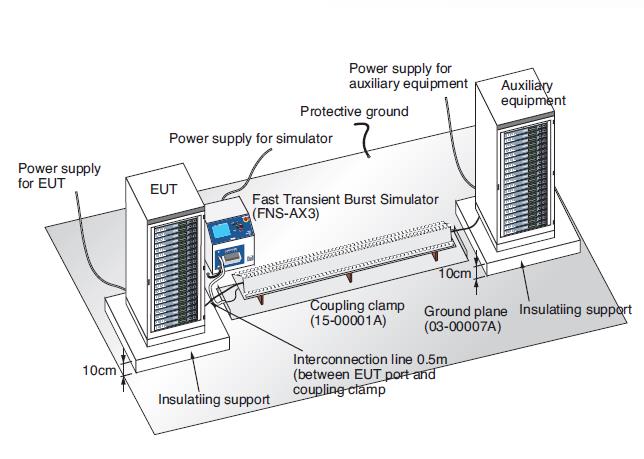

当电快速脉冲群测试时,有一个端口,如L.N和PE,PE和地球是两个概念,电快速脉冲群干扰具有共模性质。在标准提供的实验设置图中,可以看到信号电缆芯线通过可选耦合电容添加到相应的电源线(L.N和PE)上,信号电缆的屏蔽层与耦合/去耦网络的外壳相连。在EFT测试过程中,有L.N和PE端口。PE和地球是两个概念。电动快速脉冲干扰具有共模性质。在标准提供的实验设置图中,可以看到来自实验发生器的信号电缆芯线通过可选耦合电容添加到相应的电源线(L.N和PE)上。信号电缆的屏蔽层与耦合/去耦网络的外壳相连,外壳接到参考接地端子上。


这表明脉冲组干扰实际上是在电源线和参考土地之间,所以电源线上的干扰是共模干扰,对于耦合夹的实验,电快速脉冲将通过耦合板和测试电缆之间的分布电容进入测试电缆,测试电缆接收的脉冲仍相对参考地板。

因此,耦合夹对试验电缆的干扰仍然是共模的。确定了干扰的性质,然后我们可以采取相应的措施使设备顺利通过实验。因此,不难看出,电源滤波器中使用的X电容模电容器)对EFT干扰没有抑制作用。

如果设备为金属外壳,Y电容(共模电容)将起作用,将高频EFT旁路至外壳,然后通过设备外壳与参考地之间的分布电容返回信号源,以免进入电路。

根据外国学者对脉冲群干扰导致设备故障机制的研究,单脉冲能量小,不会对设备造成故障。然而,脉冲群干扰信号对设备线路结电容充电。当上述能量积累到一定程度时,可能会导致线路(甚至系统)的误操作。

因此,线路错误会有一个时间过程,并且会有一定的偶然性(不能保证间隔多少时间,线路必须错误,特别是当试验电压接近临界点时)。很难判断设备是分别施加脉冲还是一起施加脉冲更容易失效。也很难得出结论,设备对正脉冲和负脉冲更敏感的结论。

实践表明,一个设备通常是一根电缆,在某种试验电压下,它对某种极性特别敏感。实验表明,信号线比电源线对快速脉冲干扰更敏感。

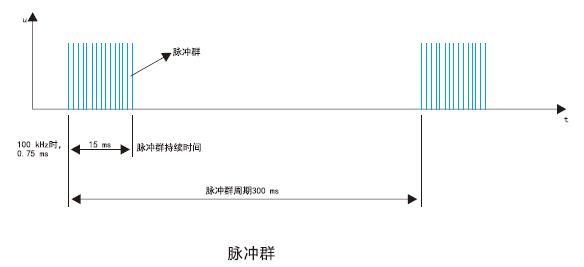

首先,让我们分析一下干扰注入方法:EFT干扰信号是通过耦合去耦网络中的33nf电容耦合到主电源线上(信号或控制电缆通过电容耦合夹进行干扰,等效电容为100pf)。对于33nf电容,其截止频率为100k,即100kHZ以上的干扰信号可通过;100pf电容的截止频率为30m,仅允许30mHz以上的干扰通过。电快速脉冲的干扰波形为5ns/50ns,重复频率为5k,脉冲持续时间为15ms,脉冲组重复周期为300ms。根据傅立叶的变换,其频谱为5k-100m的离散谱线,每谱线的距离为脉冲的重复频率。

知道以上几点,干扰耦合电容器起着高通滤波器的作用,因为电容器的阻抗随着频率的增加而下降,所以干扰中的低频成分不会耦合到EUT,只有高频干扰信号才会进入EUT。当我们在EUT电路中添加共模电感时(特别是,这里的共模电感必须添加到主电源线及其回线上,否则达到衰减干扰的目的),一些高频干扰成分可以衰减,因为电感阻抗随着频率的增加而增加。因此,电快速脉冲群上实际应用的干扰信号只有中频部分。
