电波暗室中建设半电波暗室需要考虑的因素有哪些

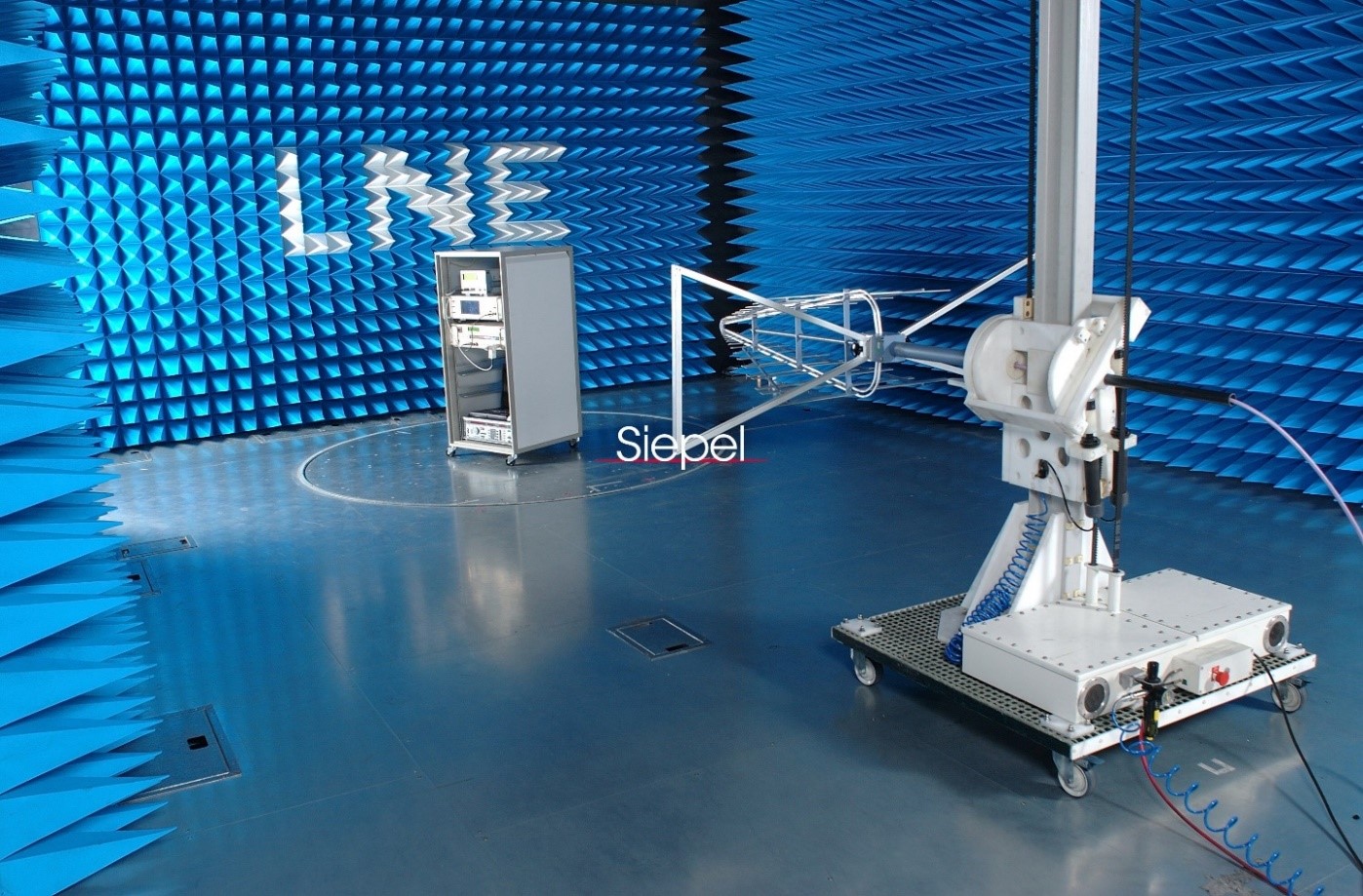

半电波暗室又称电磁兼容暗室,类似于全电波暗室。目前已广泛应用于各行各业,主要用于电磁辐射骚扰测量和电磁辐射敏感度测量,而不是无电磁波干扰的开放试验场。暗室尺寸一般分为标准10m电波暗室、5m电波暗室和3m电波暗室。那么建造半电波暗室需要考虑哪些因素

国产电磁兼容仪器设备

1.电波暗室尺寸:

你需要知道建造暗室标准10电波暗室还是标准的3米电波暗室还是根据你的场地要求定制尺寸电波暗室电波暗室是否配套建造屏蔽控制室放大器室,其长度宽度高度以及它们建在暗室的哪个方向

2.屏蔽门类型尺寸数量:

屏蔽门分为单刀双刀三刀不同类型包括电动气动手动您应根据未来被测设备人员方便性以及屏蔽门屏蔽性耐久性可靠性、易维护性等综合考虑选择它们

3.屏蔽板的类型连接方式:

由于暗室制造商使用屏蔽类型不同屏蔽之间连接方式工艺不同保证良好接触紧密性电气连续性,应注意屏蔽板与屏蔽之间连接方式

4.屏蔽室屏蔽性能:

暗室制造商提供电磁屏蔽室可以达到具体屏蔽性能指标给出具体值),包括磁场电场平面波微波屏蔽性能指(从低频段到高频段)。

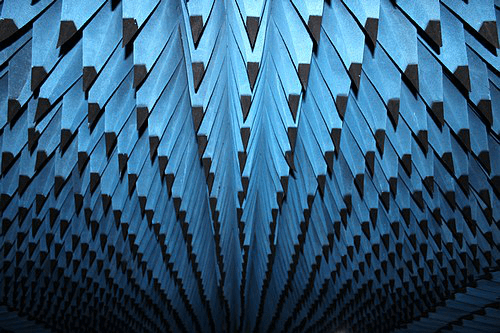

5.吸波材料:

注意暗室制造商使用吸波材料制造商型号包括铁氧吸波材料尖劈吸波材料);注意吸波材料组成结构及其耐高温、高湿度阻燃性了解长期使用是否容易变形以及不同频带各种吸波材料吸波性能了解其在暗室内铺设方法位置功能

国产电磁兼容仪器设备

6.电源线信号线滤波器:

考虑未来暗室使用电源类型及其最大功率,如测试设备测试设备辅助设备照明系统是否使用380v.220v.110v交流电压测试测试设备是否需要直流电源数量特殊测试设备辅助设备是否需要特殊滤波器等,供应商需要提前准备这些电源线信号线滤波器

7.导板波导通风窗:

波导通风窗需要安装暗室排气扇空调系统连接注意波导通风窗的频段设计,其屏蔽性能符合屏蔽室屏蔽性能导板用于安装不能直接通过屏蔽安装端子信号接口;信导板安装数量位置端子数量类型应与测试设备供应商讨论确

8.火灾报警装置照明设施:

注意选择无线电干扰照明设施火灾报警装置安装不应影响暗室性能

9.暗室内自动化装置:

室内自动化装置包括天线升降塔、转盘和监控系统以及可以控制它们控制器天线升降塔的选择考虑制造商型号安装天线适配器是否得到测试设备支持(即连接测试设备测试软件是否支持驱动程序);转盘还应得到测试设备支持,并根据测试设备大小确定转盘大小承载能力,并考虑转盘旋转角度定位精度;监控系统包括安装暗室摄像头控制室监控器,可根据实际使用情况选择摄像头监控器数量摄像头选择频率范围宽、场强高、无射频干扰信号正常工作,并安装在无饭射击区域

10.暗室性能测试保修培训:

由于暗室不仅适用于emc中的emi测试,也适用于ems中的辐射抗干扰测试因此暗室性能测试包括暗室屏蔽完成后的屏蔽性能测试所有暗室完成后的场地衰减测试和场均匀测试这些测试根据合同要求国际暗室施工验收相关标准进行选择权威机构认可知名测试机构暗室保修配套设备部件保修培训写入合同


无论从功能、结构形式、材料选择安装形式方面,半电波暗室种类很多我们应该明确测试频率范围被测对象可能占据最大空间实验室主要应用标准只有具备自身资金状况未来可能扩展升级需求才能最佳电波暗室建设方案达到最佳效果
