电磁兼容-辐射发射试验搭建布置分析

   1.辐射发射(RE)试验概述:

电磁兼容试验中,辐射发射(Radiatedemision)测试是测量EUT通过空间传播的强辐射骚扰场。可分为磁场辐射和电场辐射。前者用于灯具和电磁炉,后者广泛使用。此外,家用电器和电动工具,AV产品的辅助设备需要有功辐射发射(称为骚扰功率)。


国产电磁兼容仪器设备


2.辐射发射(RE)试验标准:

a)磁场辐射:CISPR15(工作电流频率超过100Hz的灯具),CISPR11(电磁炉);

b)骚扰功率:CISPR14-1(部分工作频率不超过9kHz的设备除外),CISPR13(仅用于辅助设备)。

c)电场辐射:CISPR22/EN5022(信息技术产品)、CISPR13/EN5013(音频产品)、CISPR11/EN5011(工程医学)、CISPR14-1、CISPR15/EN5015(灯);


3.辐射发射(RE)试验方法:

辐射发射测试仪器及设备:

a)磁场辐射:接收器。三环天线或单小环远天线;

c)电场辐射:接收器(1G以下)、频谱仪(1G以上)、电波暗室、天线(1G以下一般为双。

b)骚扰功率:接收器.功率吸收钳。锥与对数周期的组合或宽带复合天线,1G以上喇叭天线);

接收器遵循CISPR16-1-1的要求,天线。场地遵循CISPR16-1-4的要求,吸收钳遵循CISPR16-1-3的要求。


4.辐射发射(RE)测试SETUP:

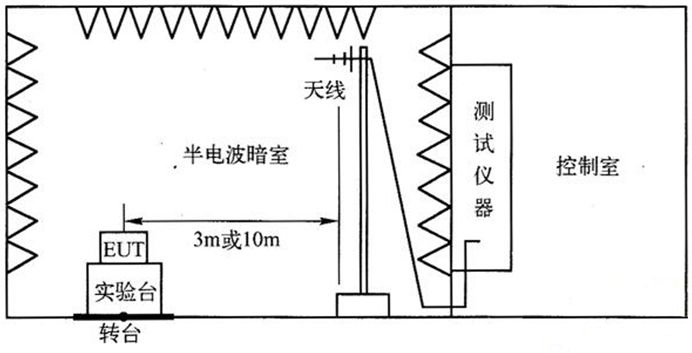

图1显示了根据CISPR16.CISPR11.CISPR13.CISPR15.CISPR22及EN5022等标准要求的辐射发射试验布置图。


http://www.htec-emc.com/

图1.辐射发射试验布置图

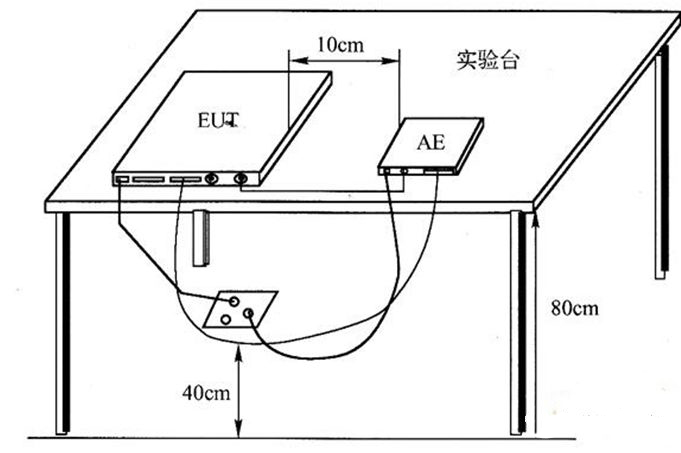

台式被测设备布置如图2所示,具体要求如下:

(1)与地面相连的I/O电缆不得小于40cm;

(2)除实际负载连接外,被测设备还可以连接模拟负载,但模拟负载应符合阻抗关系,并代表产品应用的实际情况;

(3)被测设备和辅助设备AE的电源线直接插入地面插座,不得延长插座;

(4)如果测试设备本身有更多的电缆,应仔细理顺,分别处理,并记录在测试报告中,以获得再次测试的再现;

(5)被测设备与辅助设备AE的间距为10cm;


国产电磁兼容仪器设备



立式被测设备的布置如图3所示,具体要求如下:

(1)机柜之间的I/O互连线应自然放置,如果太长,能扎成30~40cm的线束必须扎;

(2)被测设备设置在金属平面上,与金属平面绝缘间隔约10cm;连接模拟负载或暗室外端口的电缆应注意同一金属平面的绝缘;

(3)被测设备电源线过长,应扎成长度为30~40cm的线束,或缩短到足够;

(4)如果测试设备本身有更多的电缆,应仔细理顺,分别处理,并记录在测试报告中,以获得再次测试的重复性。


国产电磁兼容仪器设备

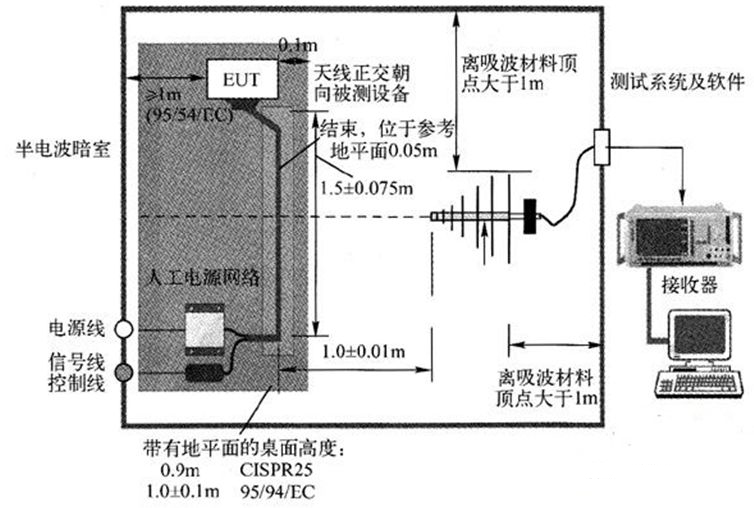

电磁兼容中,CISPR25标准要求的汽车电子设备辐射发射试验和辐射发射试验布局如图4所示。在辐射发射试验中,汽车电子被测放置在半电波暗室内,接收天线距离EUT线束1m,当接收天线垂直极化和水平极化时,最大辐射点辐射信号通过电缆传输到半电波暗室外。


国产电磁兼容仪器设备

图4.CISPR25标准要求的辐射发射测试布置图

相关关键词: 电磁兼容辐射发射
