电磁兼容测量是指通过仪器和设施来测量设备和系统的

电磁兼容是指设备能够在共同的电磁环境中共存状态和各自功能的能力,即设备不会因为同一电磁环境中其他设备的电磁发射而被允许降级;同一电磁环境中的其他设备不会因为其电磁发射而被允许降级。这个定义的前半部分反映了设备的电磁干扰(电磁干扰)特性,即不会对其他设备造成电磁干扰,也不会对环境造成电磁污染;后半部分反映了设备的电磁敏感性(EMS)特性,即不受其他设备的电磁干扰,对电磁环境没有敏感反应。符合电磁兼容性的不同电子设备可以一起正常工作。它们是相互兼容的,否则就不兼容。

电磁兼容性有时也叫电磁兼容性,在某些情况下,两者都是通用的,但显然电磁兼容性的含义更广,电磁兼容性更注重性能的描述。



电磁兼容测量:

电磁兼容测量是指通过仪器和设施来测量设备和系统的电磁兼容状态。电磁兼容测量是获取设备和系统电磁兼容性能数据的最直接手段,也是掌握设备、系统电磁兼容性能和电磁兼容性维护的基础。电磁兼容性测量也是指电磁兼容性测试、电磁兼容性测试等。电磁兼容性测量主要通过测量电子设备和系统内部电路中的电流或空间电磁波,围绕电磁干扰的三个元素,即电磁干扰源、耦合通道和敏感设备

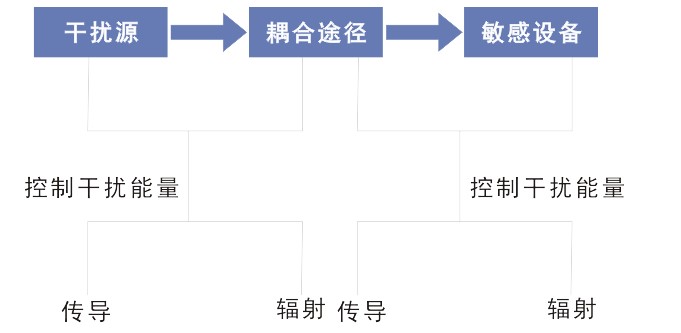

       产生电磁干扰的方式和途径不同,其中电磁辐射和传导是产生电磁干扰的主要电磁活动方式或途径。一些电磁干扰通过辐射和传导传播。为了分析和研究电磁干扰的性质和影响,有必要确定电磁干扰的空间、时间、频率、能量、信号形式等特点。因此,电磁干扰通常用以下参数来描述:频率、电平、波形、出现率、极化、方向等。这些特性与电磁干扰的三个要素密切相关。电磁干扰可以存在,三个要素缺一不可。因此,电磁干扰问题只要消除其中任何一个,就可以解决,如图1-2所示。


国产电磁兼容仪器设备

图1-2电磁干扰控制图




在处理电磁干扰时,最重要的是从以下五点入手:

频率:产生干扰的频率是多少;

强度:电磁干扰有多强,后果多严重;

时间:是连续的还是只有一定的时间;

尺寸:辐射体几何尺寸有多大,传输线有多长;

阻抗:干扰源和敏感设备的阻抗有多大,两者之间的传输电路阻抗有多大;

需要注意的是,频率越高,辐射耦合的可能性越大,传导耦合的可能性越大。



干扰源类型

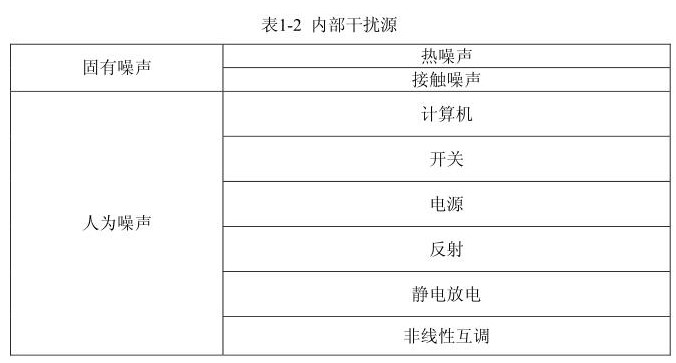

     一般来说,电磁干扰按其来源分为内部干扰和外部干扰,分别列在表1-1和表1-2外部干扰源包括自然干扰源和人为干扰源。


国产电磁兼容仪器设备

国产电磁兼容仪器设备



      自然干扰源主要来自大气中的自然电噪声和地球外层空间的宇宙噪声。自然干扰源不仅是地球电磁环境的基本要素,也是干扰无线电通信和空间技术的干扰源。自然噪声会干扰人造卫星和宇宙飞船的运行以及弹道导弹运载火箭的发射。

     人工干扰源是机电或其他人工装置产生的电磁能量干扰,其中一部分是广播、电视、通信、雷达、导航等无线电设备等专门用于发射电磁能量的装置,称为故意发射干扰源。另一部分是在完成自身功能的同时发射电磁能量,如交通车辆、架空输电线路、照明设备、电动机械、家用电器、工业、医用射频设备等。因此,这一部分也被称为无意发射干扰源。

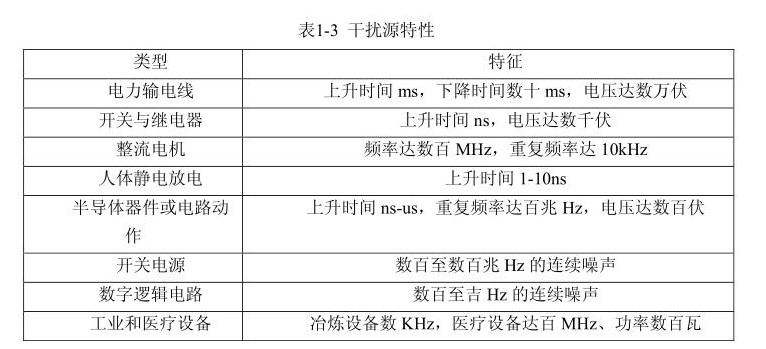

     各种干扰的性质千差万别,表1-3列出了几种干扰的特点。



国产电磁兼容仪器设备





电磁干扰耦合路径:

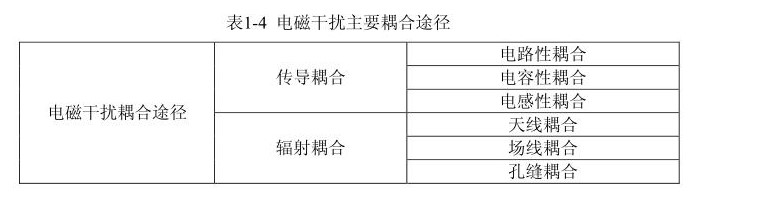

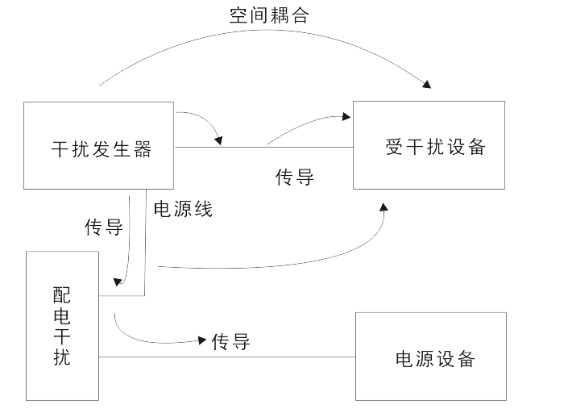

       任何电磁干扰的发生都必然存在干扰能量的传输和传输途径。一般认为电磁干扰耦合有两种方式:传导和辐射,具体分类如表1-4所示。因此,从干扰敏感器的角度来看,干扰耦合可以分为两类:传导耦合和辐射(空间)耦合,如图1-3所示。


国产电磁兼容仪器设备

       传导耦合必须在干扰源和敏感器之间有一个完整的电路连接,干扰能量沿着连接电路传递到敏感器,导致干扰现象。传输电路可以包括电线、设备导电部件、电源、公共阻抗、地板、电阻、电感、电容和互感元件。辐射耦合是以电磁波的形式通过介质传播,根据电磁波的规律将干扰能量发射到周围空间。有三种常见的辐射耦合:由天线发射的电磁波被乙级天线接受,称为天线耦合;空间电磁场通过导线感应耦合,称为耦合;空间电磁场通过孔接头感应,称为孔接头耦合。



国产电磁兼容仪器设备



电磁兼容实际工程中,设备之间的干扰通常包括多种方式的耦合。多路耦合同时存在,重复交叉,共同产生干扰,使电磁干扰难以控制。
