静电放电发生器如何选择示波器电流波形进行测试

静电放电发生器试验标准中,IEC静电放电的上升时间由1000-4-2标准确定tr为0.7ns至1ns,这相当于350频率MHz至500MHz上述高频信号。要准确测量如此快速上升的波形,必须仔细考虑示波器及其校准目标的选择。结合国际静电放电(ESD,Electro-StaticDischarge)简单讨论一下模型ESD如何正确选择示波器来观察我们的电流波形。


1.示波器的带宽和采样率

我国现行国家标准GB/T17626.2-2018等同IEC61000-4-2(2008年)标准,JJF30801静电放电发生器校准规范也是按照现行国家标准编制的。本标准6.二条静电放电发生器特性验证规定“放电电流特性参数应使用1GHz验证带宽测量仪”1397静电校准规范中提到2G波形验证采用带宽示波器。


2.上升时间与示波器带宽的关系

上升时间是静电放电电流最重要的参数,主要由放电电路的分布参数决定,包括充电电容.放电电阻和连接线的分布电感.导线与放电对象与参考地之间的分布电容器等。接入示波器测量电路后,除了测量电路分布参数对测量有很大影响外,示波器带宽对上升时间和整个波形形状的测量精度也不容忽视。


国产电磁兼容仪器设备

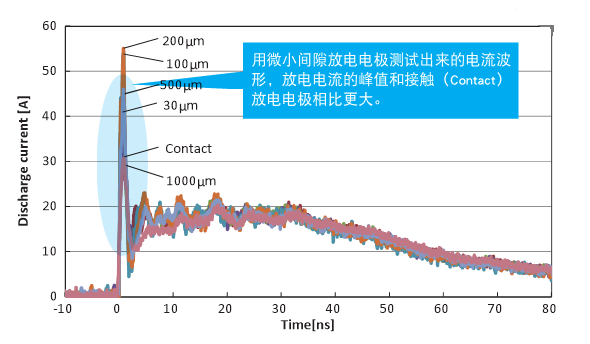

电流波形(全体)


通过以上两点,我们已知了1G上述示波器必须符合要求JJF目前市场上有很多30801静电放电发生器校准规范G上述示波器可供选择,我们在此枚举过多。

目前,最新一代示波器的内部结构采用并行处理,具有更快的波形处理能力和快速的波形捕获率,包括模拟示波器和普通示波器DSO示波器的优点集成了模拟示波器的余辉功能和数字存储示波器的实时采样功能,上升时间也达到了≤0.7ns的水平。

在静电放电测试的整个过程中,电流信号的上升时间很短,一般为0.8ns数字存储示波器的最低带宽约为500MHz。使用我们提供的带宽NDS4502示波器配备相应的静电放电电流校准目标ESD-BX静电放电发生器的电流波形可以用静电放电电流校准平板校准。


因为测试ESD信号是一个非周期的单个信号,对于正确设置数字存储示波器,有效地捕捉静电放电波形非常重要。我们提供的500M示波器NDS4502设置参考如下:

(1)将测试波形存储在示波器内存中,以便仔细研究波形。

(2)垂直系统选择电流档,设置正确的倍率;

(3)水平系统设置为20nS/div~50nS/div;

(4)触发模式为单次触发,触发类型为上升边;
