EMC测试的直接对象是电缆及其电缆直接连接的端口

EMC测试始于连接器电缆,EMC测试是测量电子产品EMC各种标准不仅规定了各种电子产品的测试等级,还规定了测试方法和手段。EMC设计及EMC问题分析必须以相关标准为基础EMC基于测试。表1和表2是无线基站产品标准中的无线基站设备EMC测试项目要求表,其中表1为骚扰测试项目表,表2为抗扰测试项目表,作者随意从现有产品标准中选择。


国产电磁兼容仪器设备

表1.骚扰测试项目


国产电磁兼容仪器设备

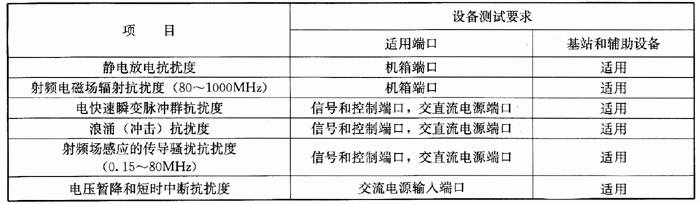

表2.抗扰度测试项目


从上表可以看出,EMC测试的直接对象是电缆及其电缆直接连接的端口。对于骚扰测试,电子产品的骚扰是从电缆或电缆中传导出来的。即使是辐射测试,产品的电缆或互联网上也经常出现大部分问题。对于抗干扰测试,干扰主要从电缆中注入,即使是ESD测试和辐射抗扰性测试的主要问题通常是电缆成为接收天线,接收辐射干扰,并通过电缆和接口设置内部。想象一下没有电缆(包括没有电源线)的产品对EMC要求也会大大降低。

在实践中,我们经常会发现,当设备上的外拖电缆被取下时,我们可以通过测试。当现场遇到电磁干扰时,只要拔下电缆,故障现象就会消失。这是因为电缆不仅是一种的接收和辐射天线,而且是干扰和骚扰进出的通道。此外,电缆中的导线平行传输距离最长,因此导线之间存在较大的寄生电容和寄生互感,导致导线之间的信号串扰。

从第1章关于EMC从测试技术的描述可以看出,对测试技术的描述可以看出,EFT/B在测试和传导抗扰性测试中,干扰总是以共模的方式注入产品的各种电缆端口;对于测试和传导抗扰性测试,ESD测试和辐射抗扰性测试,当测试进行时,电缆始终以共模的形式接收电磁场干扰(当然,不良模具的干扰不容忽视,如环路引起的干扰);传导骚扰和辐射骚扰测试的主要问题和难点也在于共模问题。共模问题往往复杂,干扰传输路径不明确,差模干扰问题相对单一。

随着电子系统设计技术和多层板电路设计技术的发展,时钟频率通常是几十个MHz或几百MHz,甚至更高,所用信号脉冲的前后沿在亚洲ns范围。信号接口传输数据的速率通常是几十Mbit/s或几百Mbit/s。比如优质视频电路也是亚亚ns等级像素速率传输信号。振荡速率(上升/下降时间)dV/dt)变得更快,电压/电流。在这种情况下,可以忽略的寄生电容C会流过更大的寄生电流r=CdY/dt,这些寄生电流大多是寄生的EMC问题中的共模电流使共模问题更加严重。

例如,虽然在电路设计中,为了不产生或引入意想不到的干扰,信号环路总是设计得最小,并做出一些必要的差模滤波,但容性耦合的噪声干扰总是发生在输入/输出中(I/O)连接器与外壳或地平面之间的接人电缆,RF电压会出现在电缆上,导致几十个μA的RF电流足以超过允许的发射电平;或某些干扰(如干扰)EFT/B,ESD干扰)会引入电路,几V瞬态电压足以使电路工作异常。

可见电缆和接口是EMC干扰与测试设备的最早关系也是导致电磁兼容的最直接因素;共模问题是共模问题。EMC测试中最关心的问题。
