EMC测试项目及配置都有哪些


一.定义:

EMC(电磁兼容性)的概念包括两个方面:一是设备应能在一定的电磁环境下正常工作,即设备应具有一定的电磁抗干扰性(EMS);第二,设备本身的电磁干扰不会对其他电子设备造成太大的伤害,即电磁干扰(EMI)。

为了规范电子产品的电磁兼容性,世界各国都建立了相关的相关产品EMC规范。例如,欧洲就CE发布强制认证EMC命令。美国在FCC法规中发布Part15B/CPart22/24CPart22/24.中国CC发布强制认证GB9254.GB4943.1..这是电子产品的政策EMC验证带来了强有力的保证。因此,货物应符合要求EMC根据法律法规,违反电磁兼容性法律法规的商品销售将面临巨大的处罚。因此,制造商越来越重视产品的电磁兼容性。


EMC测试项目主要包括两大类:

首先是EMC试验室:EMC试验室是指EMC测试环境因素。EMC测试是一种高精度的专业测试,环境因素不能有干扰信号,EMC实验室可以屏蔽外部干扰信号,是的EMC检测的关键保证。EMC应考虑实验室的几个参数,首先是屏蔽效率,即检查EMC实验室屏蔽外部空间辐射的主要参数,其次是接地电阻,CNAS接地电阻必须小于4Ω,假设接地电阻过大,会影响EMC测试的背景噪声,危害检测结果的分析。三是外部电源,EMC实验室过滤器有漏电电流,很多EUT非传统电源电压,所以电源尤为重要。如果电源本身EMC如果特征不合格,将直接关系EMC测试的背景噪声会影响测试结果的分析。

二是EMC测试设备:EMC测试设备是完成试验报告的核心标准。EMC尽管市场上有很多测试设备应该考虑更多的因素EMC测试制造商,海外罗德和施瓦茨.EMTest等等,国内有杭州间距等,从成本的角度来看,中国的设备远低于进口产品。从售后服务的角度来看,虽然进口产品的质量高于中国设备,但进口产品的售后维护周期远远大于中国设备。一般来说,测试设备的选择应根据企业自身的情况来选择最理想的方案。


二.基本EMC测试报告及配置

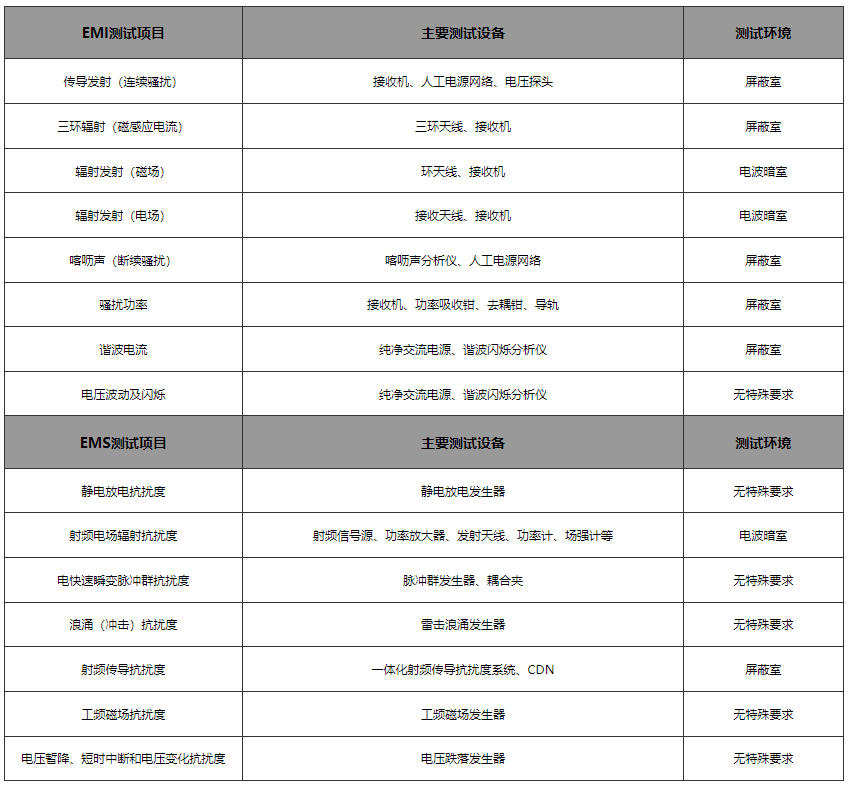

下表所列入EMC关键测试报告-测试设备-测试环境(实验室)一对一对应关联:


霍达尔仪器


三.EMC测试设备的选型和检测注意事项

1.CE(传导骚扰)

CE是当前EMC测试中最常见的项目之一。传导骚扰是指根据电线传输的电磁骚扰信号。就类型的骚扰信号而言,CE从挠扰信号的端口来看,分为连续挠扰和间歇挠扰,CE也分为电源端口.通信端口.负荷端口。

CE检测类型复杂,那么我们应该进行设备选型吗?首先要确定EUT确立种类EUT相应的规范,再根据EUT明确相应的测试端口CE测试所需的设备。比如照明设备,对应的标准是GB17743(CISPR15),规范CE电源端.通讯端.操作端检测设备有要求,以便CE以电源端为例,我们需要使用检测接收器、人力电源网络。接收器需要注意哪些基本参数?首先是检测频段,照明产品检测频段为9kHz-30MHz,接收器必须能够满足该频段的要求,然后检测带宽和探测器,接收器必须满足2000Hz.9kHz必须包括带宽Peak.Qpeak.CAvg3个检波器。在具体使用中,一些客户选择光谱仪代替接收器进行测试,但光谱仪的带宽和检测器不能满足规范标准,测试结果肯定会有一定的偏差。对于人力电网,我们应该建立端口类型,我们选择V型电源端口LISN,阻抗要求为(50)uH5Ω)‖50Ω。还需要考虑EUT根据不同的电压选择相应的电源电压LISN。

那样CE有什么地区需要大家注意?首先是EMC测试环境,EMC标准CE测试必须在屏蔽室进行。在选择初始设备时,一些制造商通常只购买以降低成本EMC不考虑检测设备EMC试验室,将EMC检测设备放置在极端电磁环境中,检测结果往往会被背景噪声的偏差所吞噬,从而影响检测结果的分析。第二个是机器的布局,CE的规范布局EMC规范中已经提到,需要做到“2个80,1个40”,2个80是指EUT水平参考地板80cm(即检测台高度为80cm).EUT间距LISN输出端口80cm(即LISN放在检测台下方)。1个40是指EUT地板间距直接40cm。其中谈及EUT间距LISN端口80cm,在实际使用中,电缆的长度往往超过80条cm,大家可以将其8字绕接,绕接长度小于40cm。因为CE属于电缆传递的电磁骚扰,电缆的布局是否规范,直接关系到检测结果。


2.RFP(骚扰功率)

RFP目前广泛应用于家电行业,RFP本质上是检测产品的辐射骚扰,RE天线法(辐射骚扰)应该通过接收天线来测量EUT电磁骚扰从表面向外发射,而电磁骚扰,RFP(抓挠功率)电磁吸收钳用于测量沿电源线发射的电磁骚扰。

RFP必须检查接收器.电磁吸收钳.退耦钳.滑轨。RFP检测应用滑轨与携带电磁吸收钳的可移动小车配对EUT电源线用接收器进行多点测量EUT综合判断电磁骚扰量。RFP测试设备最重要的是接收器,接收器必须满足以下核心要求:1。频段覆盖30MHz-300MHz2.包括120kHz带宽3.包括Peak.Qpeak.CAvg三个检测器。此外,当配置电动导轨时,还需要配备一套软件,以便于连接接收器和滑轨进行自动测试。电磁吸收钳和解耦钳的选择和拆卸必须符合频段覆盖30MHz-300MHz除此之外,还要考虑EUT检测电流和线径。

RFP在具体使用测试时,我们应该注意一件事。许多制造商甚至第三方测试机构都会直接将移动小车固定在同一部位进行测试,因为它只是为了方便测试。这种操作实际上会损害测试结果。RFP是RE(辐射骚扰)的替代方法,如果固定车只检测一个位置点,很难准确反映EUT具体的辐射状态,大多数电气产品都有各种内部管理程序,具体的运行状态是时域变化,企业点测试时间通常特别短,无法反映EUT具体工作状态。因此,检测RFP(划伤功率)需要进行多点系统检测。另外,由于标准的变化,CISPR22规范早已被CISPR32代替,而且CISPR32之中取消RFP项目,但GB4343.1里还没有撤销。因此,客户在选择测试报告之前,需要确定商品必须满足的要求。


3.RE(辐射骚扰)

RE是EMC测试中成本最高的项目之一是因为RE实验室环境必须是半电波暗室。在屏蔽室的前提下,半电波暗室需要铺设铁氧体.吸波尖劈。因此,除了半电波暗室需要满足屏蔽效率指标外,还需要满足FU/NSA/SVSWR技术参数。因为辐射骚扰是指EUT根据表面对外发射的电磁骚扰信号,需要全方位、多角度测量该信号。因此,天线塔和转盘也用于电波暗室的内部,天线塔用于操纵接收天线的高度(1)m-4m)及极性转变(H/V),转台操纵EUT旋转角度(0)°-360°)。RE检测信号的方式如下:EUT-接收天线-接收器。因此RE接收器和接收天线也需要检测。必须覆盖接收器频段EUT照明产品等相应标准的频段范围一般为30MHz-300MHz,还需包括120kHz带宽及Peak.Qpeak.CAvg3个检波器。此外,由于涉及转台与天线塔的连接,因此还需要EMC测试软件连动转台.自动测试天线塔和接收器。接收天线的选择相对简单,市场上的品牌相对干燥,只要我们满足接收天线的要求RE可以检测频段。

RE在具体使用中,我们发现接收天线在1m-2m辐射骚扰信号通常高于3m-4m,如果你在多次检测中发现EUT当这个规律确实达到时,只能测试1m-2m,这样可以节省很多测试时间。


4.RS(辐射抗扰度)

RS与RE半电波暗室的实验室环境也是需要使用的,但是因为RS属于抗扰度试验报告,RS必须有一套标准信号生成设备:信号源:.功率放大器.功率计.定向耦合器.发射天线.场强探头。RS测试前,需要对称地点进行校正,测试方法与FU功能测试。此外,为了确保功率放大器不饱和:校正使用的最小场强度是增加EUT场强1.8倍。在校正过程中,我们通常使用稳定场强法对1.5m×1.5m对称域内16个点进行校正,如果75%的校准点差为6dB其中,场均称域符合试验要求。为了实现现场对称域的完成,我们经常在地面铺设吸波尖,以达到地面反射变弱的效果。在校正过程中,信号源首先在相应的频点发出标准信号,并根据定向耦合器单独导出。两个方向分别导出到前向和反向功率计,另一个方向分别导出到功率放大器。功率放大器放大了设备的功率,然后通过发射天线从外部传输。最后,场强探头测量电磁干扰。如果未达到标准场强度,则调整信号源输出信号的大小,直到达到标准场强度。RS测试步骤与校准相似,操作步骤也相当简单。


5.结语

EMC谐波电流也常用于测试.电压波动和闪烁.静电放电抗扰度.这些设备都是高度集成的机器,软件开发和软件开发EUT要求布局也比较简单,用户在实际应用中也很容易掌握。

电子技术的发展,.家用电器产品的电磁兼容性(EMC)成为一个关键的质量标准,不仅与产品本身的工作稳定性和应用安全有关,而且可能影响其他设备的正常运行和综合运行。此外,研究发现,极端的电磁环境会影响身体的神经系统.感官系统.免疫系统造成重大危害。电磁环境关系到人类的生命和健康,EMC成为商品不可或缺的测试报告之一。
