人工电源网络是一种重要的EMC测试设备

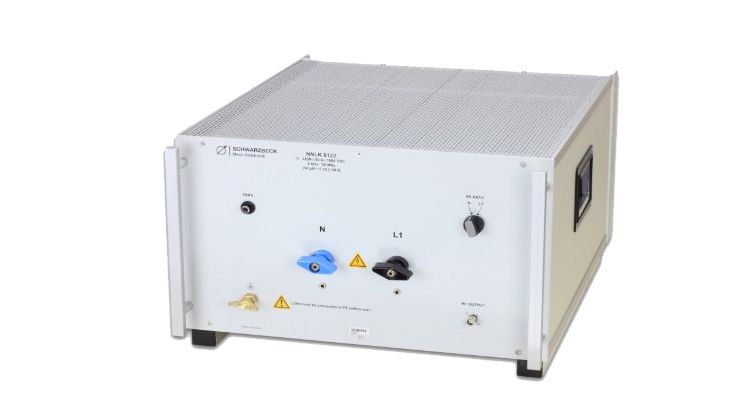

一、什么叫人工电源网络

人工电源网络，又称电源阻抗稳定网络，是一种重要的EMC测试设备，主要用于测量沿电源线向电网发送的测量开关电源的连续干扰电压。人工电源网络在射频范围内为测量开关电源提供稳定的阻抗，并将测量开关电源与电网上的高频人工电源网络相结合

①隔离器韵电容器C3用于隔离电源电压，避免导入测量端，为不同的影响频率选择不同的电容器。因此，射频干扰信号可以与测量/信号端连接。

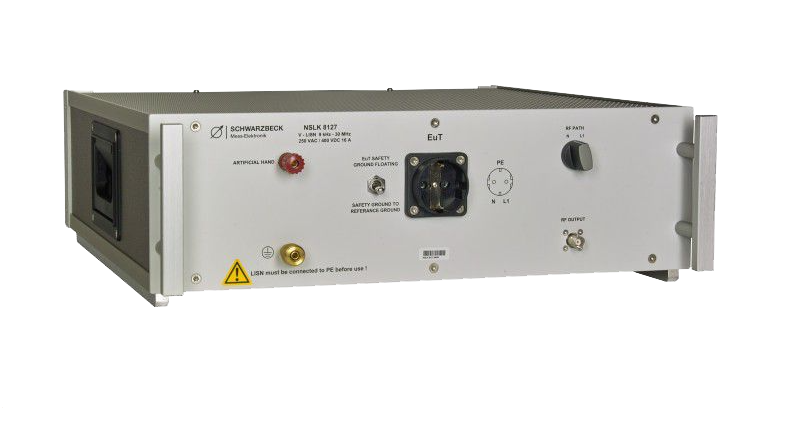

②模拟手是为了重现客户手的效果，当影响非接地便携式电气设备的测量时，应传输到模拟手进行测试。测量电路选择测量电路CISPRl4号出版物介绍的电路也采用测量方法CISPRl4号出版物介绍方法。

③电感过滤器L1和电容器C1，C2.其功能是防止射频干扰信号从电源传输到检测设备，避免检测设备的电磁干扰进入电源，进而发挥隔离作用。

④控制板由旋钮开关进行，测量时由开关控制。“线挑选”开关控制“地线”和“线间”在测量过程中，必须根据测量进行选择。另一组开关控制工作频段和衰减器，根据不同的影响频率选择工作频段按钮。测量前按下衰减器按钮。当测量电磁干扰时，损耗信号通常不应用于测量。只有当电磁干扰过大，超出影响场强度检测范围时，才能使用20个dB衰减器。

⑤20dB衰减器由非型网络组成，其特征阻抗为50Ω，在测量电磁干扰时，衰减器为测试设备和设备提供安全保护电路，以避免因影响脉冲过大而损坏设备。因此，在测试之前，必须按下衰减器。当电磁干扰在影响场强度计上有足够的读数时，应切断衰减器，使信号直接通过，以消除衰减器引入的偏差，提高测量精度。

二、人工电源网络的特点

1.检测相线可手动选择，也可通过软件自动切换；

2.合乎CISPR16-1规范，可按16-1规范，EN，CISPR，FCC，ETS，VCCI和VDE实验等规范；

3.工作频段9kHz－30MHz，适合于DC－63Hz电源传输实验；

4.内嵌电流计，可以根据内嵌电流计，根据内嵌电流计，CISPR开关操作和14-1的要求EUT与喀喇探测器一起测量间歇性影响，影响分离，然后影响电压与接收器连接。

三、人工电源网络分类

有V型和△各类人工电源网络；V人工电源网络用于测量不同电压，△人工电源网络用于测量对称电压和不同电压。

对称电压SymmetricalVoltage：两根导线之间的射频骚扰电压一般称为差模电压

不一样电压UnsymmetricalVoltage：特定接地标准间的导线或端子或电压

非对称电压AsymmetricalVoltage：电气中点和定位点之间的射频电压也被称为共模电压

四、人工电源网络功能

1.为50Hz给予市政电力的方式。由于电网这边的电感不大(50)μH），在市电频率下产生较大的阻抗是不够的，因此电压可以为试产品提供电能，电网侧面电容(1)μF）电网电磁干扰也可以进一步损耗。

2.根据开关电源附近的耦合电容(0.1μF）开关电源产生的射频骚扰信号进入接收器。

3.阻抗稳定。由于每个电网的阻抗不同，开关电源的扰动电压值也不同。因此，该标准具有统一的阻抗（50）Ω），便于检测结果的相互比较。

4.保护测量开关电源工作中产生的射频电磁骚扰(测量频率为0.15)MHz～30MHz）。在射频下使用网络电感的高阻抗，可防止开关电源产生的射频扰动信号进入电网。

五、人工电源网络规定

应用人工电源网络的目的是将数据连接到接收器电源插头和电源之间，然后在接收器电源两侧之间具有特殊的高频阻抗，并隔离电源，然后应用不平衡输入影响探测器来测量对称影响电压和不同的影响电压。网络还应包括过滤部分，以考虑供电系统中的射频干扰。如有必要，还应增加协助过滤器。在检测工作频段中，过滤器的阻抗应足够高，以免引起网络的阻抗特性。必须供电AB两边之间的阻抗AB对地阻抗为150±20Ω，相位角不超过±20°。
