电磁兼容中测产生的高频效应如何解决

电磁兼容性问题通常发生在高频状态下，除个别问题（电压下降和瞬时中断等）外。因此，在电磁兼容性设计中必须有高频思维，总之，是注意高频条件下设备和电路的特点，在高频和传统频率状态下不同，如果仍按照普通工程思维进行判断和分析，就会进入设计误解。

一.电容

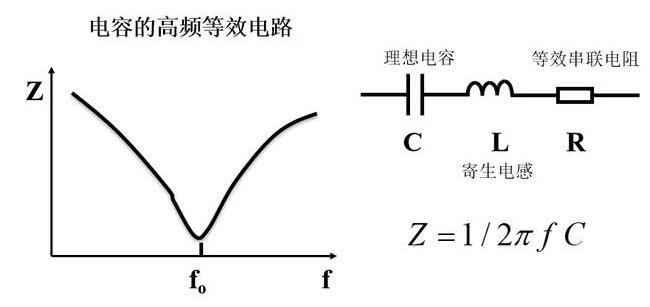

在中低频或直流情况下，电容器是一个储能组件，只表现为一个电容器的特性，但在高频情况下，它不仅是一个电容器，它具有理想的电容器特性、漏电流（R在高频等效电路上）、      导线电感和ESR（等效串联电阻），导致电压脉冲波动，如图所示：

从这张图中分析，可以帮助我们的设计师得到很多有益的设计思路。

首先，按照常规思路，Z=1/(2πFC)，Z是电容的容抗，应该是频率越高，容抗越小，滤波效果越好，也就是频率越高，杂波越容易泄漏，但事实并非如此。由于引线电感的存在，一个电容器只有在其1/2πFC=2πFL等式成立时，才是整体阻抗最小的时候，滤波效果最好。如果频率高低，滤波效果会下降。因此，我们可以分析为什么ICVC端会添加两个电容器，一个电解电容器和一个陶瓷电容器，容值一般相差100倍以上，用于增加电容器的滤波带宽。

解决方法：

用BDL滤波器代替多个普通的退耦电容器。

BDL是一种新一代电容器。在高频状态下，BDL的专利内部结构大大降低了高频寄生效应。在高频下，由于其内部结构的平衡，具有更好的滤波和去耦效果。

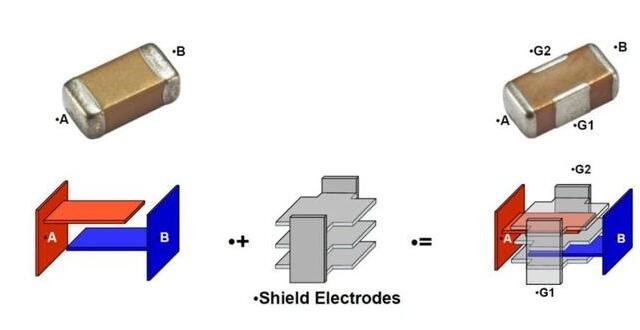

要了解BDL的平衡特性，首先要了解其物理结构，从图中可以看出：

标准旁路电容由连接到A和B两极的交替平行电极板组成。

BDL增加了两个并联参考电极G1.G2，平行印刷在A.B电极之间，形成法拉第屏蔽笼或同轴结构，以实现平衡和减少ESL。

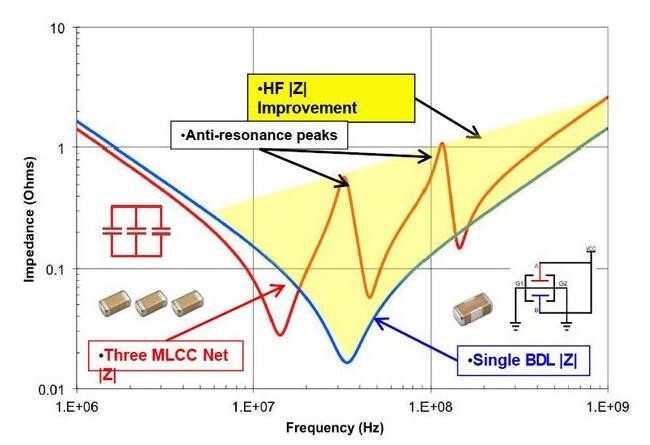

这种专利结构给我们带来的是BDL比普通电容器有更宽的滤波频带。现在只需要一个BDL滤波器就可以解决原本需要多个普通电容器的滤波频带，与结构相似的穿心电容器相比，不受流量限制。

二.电感

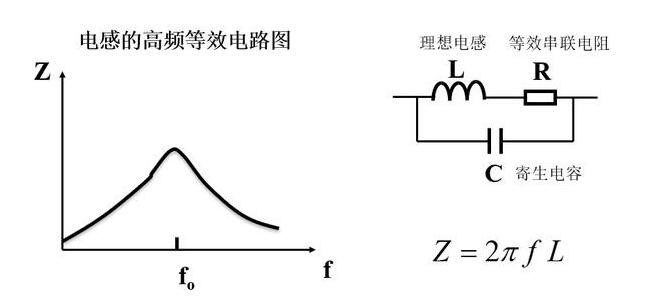

电感和电容器是一个有点相反的装置，一个是低阻力；一个是低阻力。如果暂时忽略电容器的分布，电感阻抗主要由两部分组成：一部分是电阻成分（R），另一部分是感抗成分（FL），即：

Z=2πfl

电阻成分来自绕组电感线的电阻和磁芯的损耗。作为电磁干扰抑制的电感，我希望电阻成分越大越好。因为电阻可以将干扰能量转化为热量消耗，而感应阻力只是将干扰能量反射回信号源。

虽然电感阻抗在形式上随着频率的增加而增加，但在不同的频率范围内，性质完全不同。

低频：磁芯磁导率高，电感电感大，电感电阻成分小，阻抗以感抗为主，是一种低损耗、高Q值特性的电感。

当频率较高时：随着频率的增加，磁芯的磁导率降低，导致电感的电感成分的电感减少。然而，当磁芯损耗增加时，电阻成分增加，电阻成分主要是电阻成分。因此，当高频信号通过铁氧体时，电磁能量以热的形式消散。

解决办法：

磁芯材料是选择的重点，无论是共模电感还是差模电感。磁芯材料的饱和特性是使用差模电感磁芯时最重要的。作为共模电感磁芯，往往更注重磁芯材料的磁导率。

一般有两种材料用作差模电感磁芯：一种是铁粉芯，另一种是铁镍钼芯。铁芯价格较低，但在400Hz电流条件下使用时可能会出现过热问题。这两种材料最大的优点是不易饱和。但磁导率较低。

铁氧体材料主要用作共模电感磁芯，常用于锰锌铁氧体和镍锌铁氧体。虽然锰锌铁氧体的直流磁导率较高，但随着频率的增加而迅速下降；此外，由于该磁体具有良好的导电性，绕组-磁芯之间会产生较大的分布电容，因此仅适用于低频场合。镍锌铁氧体的直流磁导率较低，但可以保持较高的频率。此外，该磁体具有较大的电阻，适用于频率较高的场合。

三、电缆和PCB布线。

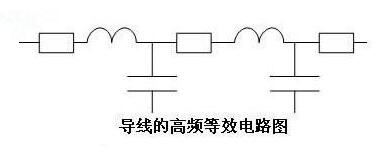

PCB布线的高频等效特性（如图所示），无论高频或低频，布线电阻都是客观存在的，但对于布线电感，只有在高频时才能显示。此外，还有一个分布式电容器，但当导线附近没有导体时，这个分布式电容器是无用的，就像没有男人，女人不能生孩子一样，这需要两个导体来发挥作用。因此，我们应该关注电缆或PCB布线引起的共模噪声。

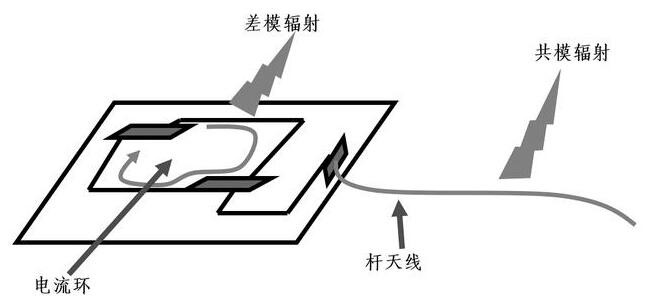

共模辐射是由电路中不希望的电压降引起的。该电压降使系统的某些部分处于高电位。当外部电缆与系统连接时，外部电缆在共模电压的作用下被激励，形成辐射电场的天线。

因此，在设备设计中应考虑外部电缆的滤波器和内部线束的布局。

解决方法：

1.降低共模电压。

降低共模电压的目的是降低共模电流。当共模电路阻抗一定时，降低共模电压可以降低共模电流。

（1）电缆接口设置清洁：清洁无噪声电压，将电缆连接到接地线，可有效降低共模电压。通常与金属底盘连接，以进一步降低共模电压。

（2）屏蔽内部电缆：当内部电缆较长时，更容易感应较高的共模电压。此时，内部电缆可以屏蔽，屏蔽层需要与金属底盘连接。

2.控制电缆长度。

在满足使用要求的前提下，尽量使用短电缆。但电缆长度往往受设备之间连接距离的限制，不能随意缩短。此外，当电缆长度不能降低到波长的1/2时，降低电缆长度的效果并不明显。

电缆和电缆之间的间距不应太近，否则信号电缆之间的串扰会由于电线分布电容的存在而引起。当然，信号线最好更接近地线的耦合，这样信号线上的波动干扰就可以很容易地排放到地线上。

3.增加共模电流环路阻抗。

(1)断开电路板与机箱之间的连接(只有低频段有效)；

(2)在电缆或接口端串联共模扼流圈:共模扼流圈可以对共模电流形成较大的阻抗，对差模信号没有影响，所以使用起来很简单，不需要考虑信号失真，共模扼流圈不需要接地，可以直接添加到电缆上。

4.共模滤波。

解决电缆辐射的另一个有效方法是对电缆进行共模滤波。共模滤波的原理是利用低通滤波电缆上的高频共模电流成分，这是电缆辐射问题的主要原因。

5.屏蔽电缆。

屏蔽层直接阻挡电缆中差模信号电路的差模辐射；为共模电流提供返回共模噪声源的路径，减少共模电流的回路面积。

用屏蔽电缆控制共模辐射的关键是为共模电流提供低阻抗通道，使共模电流通过屏蔽层流回共模电压源。电缆屏蔽层提供的共模电流通道的阻抗由两部分组成：一部分是屏蔽层本身的阻抗；另一部分是电缆屏蔽层与金属底盘之间的重叠阻抗。

因此，在电磁兼容设计中，为了形成低阻抗通道，不仅要求电缆本身的屏蔽层质量良好（低射频阻抗），而且电缆屏蔽层与金属底盘之间的重叠阻抗应尽可能低。确保电缆屏蔽层与底盘之间的低阻抗重叠的方法是在360°范围内连接底盘。换句话说，电缆屏蔽层与金属底盘形成完整的屏蔽，这与底盘是否接地无关。
