屏蔽设计是电磁兼容中比较重要的的一项设计

屏蔽设计是电磁兼容设计中非常重要的一个方面。屏蔽是抑制所有无关信号的重要手段,一般可分为磁屏蔽、电磁屏蔽、静电屏蔽、三种类型。


1.磁屏蔽

当电流流过电感线圈和变压器时,周围产生磁场,磁场通过电路中的互感传播,电流产生的磁线通过互感感应到其他电路中的电压。

特别是在3KH以下的低频条件下,主要干扰是由磁场引起的,但解决磁屏蔽往往既昂贵又困难。在雷达中,磁屏蔽主要用于电源变压器和高压调节器。一般来说,低纹波电源的变压器通常用坡莫合金屏蔽,否则效果不好。


2.电磁屏蔽

任何交流电路都会产生交变电场和磁场。电磁屏蔽与电磁场的性质、变化频率、辐射源与受感器之间的距离有关。在雷达电子电路系统中,工作频率一般较高,在IKHz以上,一般可选择铝作为电磁屏蔽材料。300MHz信号屏蔽隔离超过100dB。当频率低于KHz时,磁场主要屏蔽,应选择导磁性高的材料。


国产电磁兼容仪器设备


在电子电路系统中,为了方便内部布线和取出放置电路,屏蔽装配箱有盖板,有时为了通风。冷却等需要,在屏蔽板上打孔,打开接缝,导致屏蔽断点,造成信号泄漏,形成干扰,设计师应认真考虑。正确布置元件的位置,使接头和孔不切断感应电流,必要时可改为截止波导管,进一步削弱孔辐射。


3.静电屏蔽

空间中的任何两个带电物体都可以产生静电场,其中一个电压的变化必然会导致另一个变化和静电灾难。静电莲花的机制是由电路之间的电容笨拙合作引起的。




克服静电荆合的最好方法是使用金属板作为静电屏蔽。用金属板隔离干扰的两个源,或将电路上的所有部件安装在金属板的一侧,就像表面安装电路一样,可以获得良好的静电屏蔽。在设计初期应充分考虑具体的屏蔽方法,特别是杂散电容灾害的屏蔽。

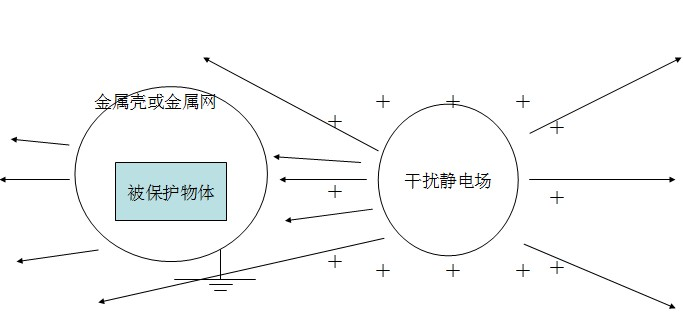

屏蔽方法:将一块金属板放置在两个被屏蔽的电路中间,并将每个金属板连接到地面上,如图所示。这样,从一点发出的电源线就被屏蔽板堵塞,即静电屏蔽。

增加A.B距离,以减少分散电容,也可以减弱电容灾难的合作,但该方法受体积限制,一般不能使用。特别注意静电屏蔽与地面之间的接触必须良好。如果接触不良,屏蔽与地面之间会有电位差,影响屏蔽效果。因此,屏蔽盒应进行导电腐蚀处理,螺钉、铆钉等固定不应太薄,尽量使电接触良好,降低接地电阻,降低接地电感。


4.屏蔽装配设计:

除屏蔽设计外,装配技术也非常重要,特别是对于射频系统的装配,更应精心设计。

一般要注意以下几点:

a.采取措施防止电路级和级别之间不必要的反馈和灾难。

b.内部电路的屏蔽设计不仅要防止电子线路本身的射频能量泄漏,还要防止外部电磁能量对其的影响。

c.射频接地电阻越小越好。

d.在电子组合内部和电子组合与组合之间传输射频信号。

当然也要考虑体积、重量、成本等要求。


5.结语

当电路对寄生场的衰减要求较高时,最好采用装配箱结构形式。它可以作为一个隔离室或多个隔离室的形式,即一个屏蔽盒,分为几个隔离室。这样的装配箱可以更好地隔离静电场和电磁场。铝是制造装配箱的最佳材料。它既便宜又轻。对于雷达电路系统,隔离效果一般都很好。

在组装这些屏蔽体时,经常会遇到长缝泄漏,应采取必要的措施,使长缝上有许多接触点。可采取增加螺钉、增加弹性板和衬里导电垫等措施。但必须注意防腐,特别是电化学防腐,否则不能长期保持满意的效果。

还应考虑射频导线的干扰,合理选择传输信号的范围,正确安排系统电缆方向和脉冲信号线。交流信号线不应相互绑定,特别是大脉冲信号在传输过程中应与高纯度信号严重不同。

简而言之,在电磁兼容设计中屏蔽设计是一种更复杂的设计,它不仅需要机械设计知识,而且还需要熟悉所涉及的电尸和各种知识。
