如何分辨直流充电桩和交流充电桩？

如何分辨直流充电桩和交流充电桩？

众所周知，充电桩是为电动汽车提供电能补给的设备，其标准名称为非车载充电机。充电桩包含交流充电桩、直流充电桩两大类型，二者存在哪些差异？

01

什么是充电桩

充电桩的作用等同于加油站的加油机，设备可落地或壁挂安装，广泛应用于公共楼宇、商场、公共停车场、居民小区停车场及专用充电站等场所，能够适配不同电压等级，为各类电动汽车提供充电服务。它的输入端直接接入交流电网，输出端配备专用充电插头，用于连接车辆完成充电。

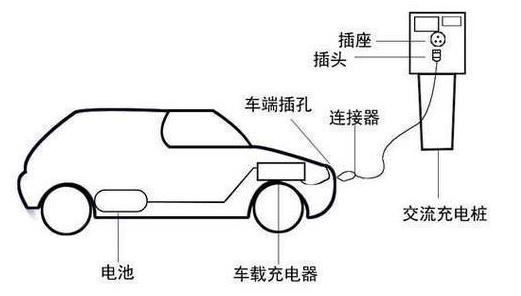

充电桩主要分为交流与直流两大类。其中交流充电桩输出单相或三相交流电，电能需经由车辆自带的车载充电机转换为直流电后，再为动力电池补能。这类设备常见功率为 7kW、22kW、40kW，充电速率偏慢，因此大多部署在小区停车场等区域。

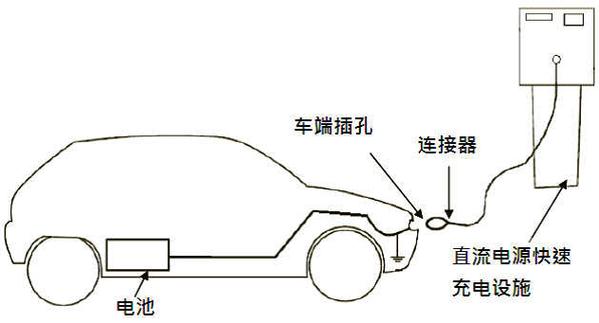

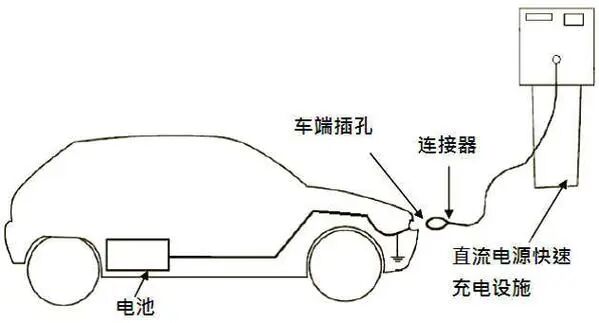

直流充电桩，也叫非车载充电机，可直接输出直流电为车辆动力电池充电。该类设备功率较高，常见规格有 60kW、120kW、200kW 及以上，充电效率出众，因此大多布置在高速公路沿线的充电站。

如何从外观区分直流充电桩与交流充电桩？

通常直流充电桩体积更大，这是因为设备内部搭载了 AC-DC 电源模块，功率越大，模块数量越多，桩体也就越庞大；而交流充电桩外形更为小巧。二者最直观的区别在于充电枪头：直流桩采用 9 芯插头，交流桩则为 7 芯插头。

02

直流充电桩的充电线路

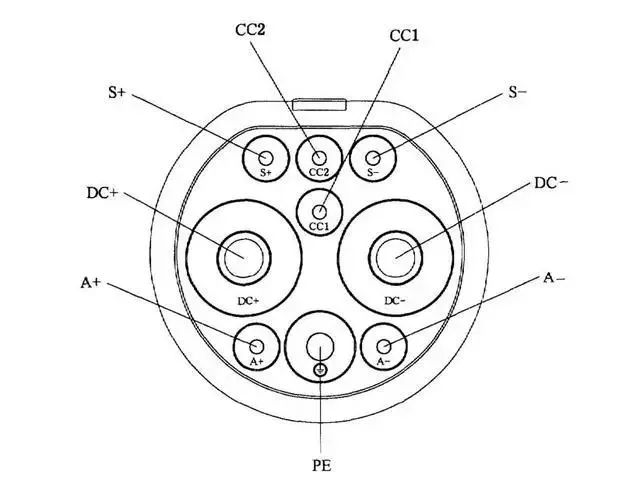

如图所示，直流充电桩的充电接口共包含 9 根线路，具体分类如下：

直流供电线：DC+、DC-

设备接地线：PE

充电通讯线：S+、S-

连接确认线：CC1、CC2

低压辅助电源线：A+、A-

03

交流充电桩的充电线路

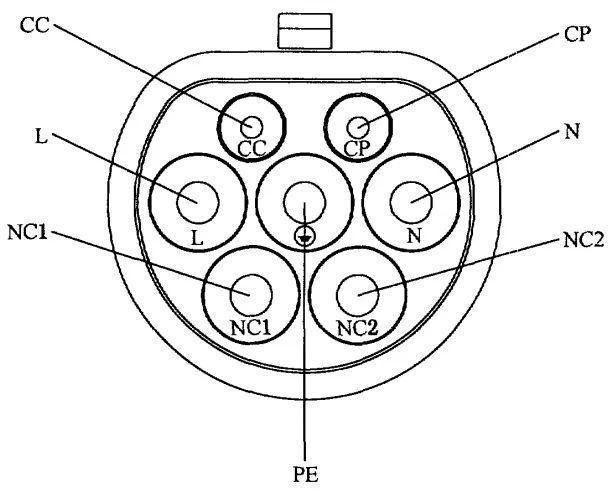

如图所示，交流充电桩的输出接口包含 7 根线路，具体划分如下：

交流电源线：L1、L2、L3

设备接地线：PE

中性线：N

连接确认线：CC

控制导引线：CP

交流充电桩依靠这 7 路线路，完成对电动汽车的充电工作。
