共模与差模噪声的系统化抑制方案

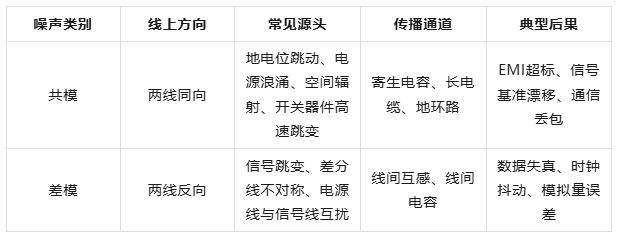

把干扰当成两条线里的不速之客，它们在线上的行走方向、出身、走的路线、造成的破坏各不相同，先列一张对照表，一眼看懂区别：

思路只有两句：要么把回路切断，要么把电压拉低。按“源头-路径-受害端”三段下手。

1.屏蔽与接地：把辐射通道直接“关门”

金属网就是一扇门，门怎么关有讲究：

低频(<1 MHz)：单端接地，另一端悬空，可避开地环路，60 dB以上抑制比不难拿。

高频(>1 MHz)：两端一起接地，屏蔽层阻抗最低，80 dB以上。

超高频(>100 MHz)：隔1 m就接地一次，100 dB也能做到，但接地点电阻必须一致，差1 Ω就能抬出10 mV共模电压。

现场案例：监护仪30 MHz-1 GHz辐射超了12 dB，把时钟线缩短30%，屏蔽层双端接地，再塞一颗磁珠，一次过关。

2.共模滤波：给噪声“修条死路”

共模扼流圈：同向电流看到的阻抗高，差分信号几乎无感。7.5 kW伺服驱动器前端加一颗，RS-485误码率直接降两个数量级。

Y电容：把共模电流直接泄放到地，选2.2 nF-4.7 nF安规电容即可。臭氧治疗仪150 kHz-80 MHz段超标，挂一颗0.01 μF/250 V Y电容后，曲线立刻趴下。

组合玩法：医疗电源“共模扼流圈+Y电容+π型滤波”，150 kHz-30 MHz段再掉15 dB，IEC 60601-1-2一次过。

3.主动抵消：用电路自己“说反话”

SiC MOSFET场景，无源器件体积大，改用主动法：

分段栅极电阻：开通2.2 Ω、关断0.5 Ω，100 MHz段噪声降8 dB，损耗只增5 %。

有源钳位：关断时反向注流，du/dt从50 V/ns砍到20 V/ns，共模电流峰值少60 %。

对称拓扑：全桥左右镜像，共模电压从±15 V压到±3 V，YY0505-2012轻松满足。

核心任务只有一句：把两根线的耦合降到最小。

1.差模滤波：直接在线间“吃”掉噪声

差模电感+X电容：π型结构最常见，开关电源输入端一挂，CISPR 11 Class B立即合格。

跨线陶瓷电容：100 pF-1 nF直接并在信号线之间，工业传感器误差从2 %回到0.2 %。

2.布线：把“对称”写进PCB

差分对：等长、等距、紧贴，USB 3.0、HDMI都靠这一招，30 dB白捡。

远离干扰源：电源线与信号线至少3 mm间距，臭氧治疗仪把0.5 mm改成3 mm，差模耦合降60 %。

现场案例：汽车ECU高频电路与模拟电路混排，辐射超标。重画PCB，分仓布局，差分线严格对称，再加π型差模滤波，车载EMC一次通过。

3.拓扑：从源头让噪声“生不出来”

平衡放大：音频设备改用差分放大，失真从1.5 %掉到0.1 %。

隔离：光耦、隔离变压器把回路直接剪断，电机控制器精度因此提升10 %。

实际系统里两种噪声同时冒头，方案必须打包出售。

1.电源入口“一体化”滤波

共模扼流圈+Y电容负责共模，差模电感+X电容负责差模，一颗模块全搞定。大功率电源照此办理，传导、辐射双降40 dB，认证实验室直接盖章。

2.伺服驱动器“两段式”协同

SiC MOSFET先靠分段栅极电阻把共模噪声降8 dB，再用LCL滤波器在100 kHz处砍40 dB差模噪声；PCB功率环路缩短后寄生电感从50 nH降到10 nH，共模电流再少70 %。汽车焊装线实测，系统效率98.5 %，RS-485误码率从0.1 %掉到0.001 %。

3.医疗设备“三阶五步”整改

近场探头先定位→屏蔽+滤波+隔离三连击→30-300 MHz辐射再掉23 dB，压力传感器读数同时稳住，YY0505-2012一次通过。

流程只有四步：测→找→改→再测。

近场探头锁定干扰源，电流探头区分共模/差模；

对症下药，先改源头，再改路径；

EMC实验室复测，不过就调参数、改接地、动布线，直到标准条框全部变绿。

共模噪声就记一句：屏蔽接地+共模滤波；

差模噪声也记一句：布线对称+差模滤波；

两者混打：源头、路径、受害端三段一起下手，测试闭环跑三遍，基本都能把干扰按在地上摩擦。
