IEC 61000-4-12 振铃波抗扰度试验标准解析

IEC 61000-4-12 是国际电工委员会（IEC）制定的电磁兼容抗扰度试验基础标准，隶属于 IEC 61000-4 系列（试验和测量技术）的第 12 部分。该系列标准是全球电气、电子设备 EMC 合规的核心依据，覆盖了从静电放电、电快速瞬变到浪涌、振铃波等几乎所有常见电磁干扰场景的抗扰度测试方法。

该标准的核心测试对象为振铃波（Ring Wave, RW） —— 这是一种由低压电网中感性负载切换、继电器触点弹跳或雷电感应引发的阻尼振荡瞬变骚扰，其能量集中于设备电源 / 信号端口的输入滤波频段，是工业现场、楼宇供电系统中设备误动作的常见诱因之一。

IEC 61000-4-12:2017 对振铃波的波形参数（开路电压与短路电流）规定了严格的标称值与容差范围，所有参数均需通过高精度示波器（带宽≥20MHz）校准验证，具体要求如下：

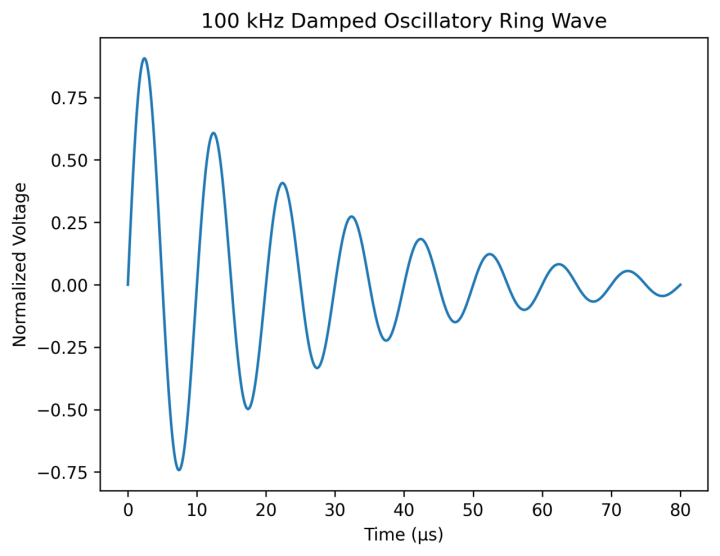

开路电压波形（发生器输出开路时）

•上升时间：10% 峰值到 90% 峰值的时间为0.5μs±30% —— 这一参数模拟了实际干扰中能量快速注入的过程，容差范围确保了不同发生器的波形一致性。

•振荡频率：标称值为100kHz±10% ，对应低压电网中最常见的寄生 LC 谐振频率（如电缆分布电容与变压器漏感的谐振），是振铃波能量最集中的频段。

•峰值衰减：第二个半周期峰值（Pk₂）应≤第一个峰值（Pk₁）的 50%，第三个半周期峰值（Pk₃）应≤Pk₂的 80%—— 这一衰减特性模拟了实际干扰中能量通过线路阻抗逐渐耗散的过程，容差范围确保了波形的真实性。

•重复频率：标准默认范围为 1~60 次 / 分钟，可根据设备的实际使用场景调整；若高频重复测试会导致设备故障，但 1 次 / 分钟测试无异常，则需采用 1 次 / 分钟的间隔完成测试，避免过度测试对设备造成不必要的损坏。

短路电流波形（发生器输出短路时）

•上升时间：≤1μs—— 这一参数确保了电流脉冲的前沿陡度与实际干扰一致，是模拟感性负载切换时瞬态电流冲击的关键。

•峰值：由发生器内阻决定—— 例如，12Ω 内阻的发生器在 6kV 开路电压下，短路电流峰值约为 500A；30Ω 内阻的发生器在相同电压下，短路电流峰值约为 200A。这一参数直接决定了干扰的能量强度，是设备电流防护设计的核心参考。

标准要求，所有波形参数需通过带宽≥20MHz 的示波器与高精度电流探头校准，校准周期为每年 1 次；若设备高频使用（如每天测试≥8 小时），校准周期需缩短至 3~6 个月，确保参数的准确性。

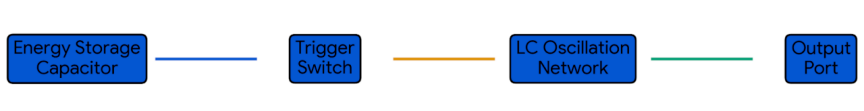

振铃波的物理本质是电路寄生电感（L）与寄生电容（C）形成的阻尼 LC 谐振—— 当开关器件（如继电器、断路器、接触器）快速通断时，储存在感性负载（如电机、变压器、电磁阀）中的磁场能量无法瞬间释放，会与线路的寄生电容（如电缆分布电容、设备输入电容）反复交换，形成衰减振荡。这一过程的能量交换频率由 LC 回路的参数决定，而 100kHz 正是低压电网中最常见的谐振点（如 100 米长的电缆分布电容约为 0.1μF，变压器漏感约为 2.5mH，其谐振频率恰好接近 100kHz）。

从频谱特性看，振铃波的能量集中在 30kHz~300kHz 频段 —— 这一频段恰好覆盖了多数电子设备电源输入滤波器、信号隔离电路的截止频率范围，因此极易突破设备的常规防护措施，干扰内部电路的正常工作。例如，工业现场的电机启动时，接触器触点的弹跳会产生振铃波，若设备的电源滤波器未针对 100kHz 频段优化，就可能出现 PLC 程序跑飞、传感器信号失真等故障。

试验等级由开路电压的第一个峰值（Pk₁）定义，标准提供了 4 个基础等级与 1 个定制等级（X 级），具体参数如下：

上述试验等级的参数与应用场景对应关系的核心依据来自标准table1。

试验等级的选择需严格匹配设备的安装环境，具体规则如下：

•Level 1（0.25kV/0.5kV） ：适用于具有良好接地和屏蔽的受控环境，如电信机房、实验室设备，这类环境的干扰强度极低。

•Level 2（0.5kV/1kV） ：适用于常规工业环境，如电机控制中心（MCC）、楼宇安防系统，这类环境存在少量感性负载切换干扰。

•Level 3（1kV/2kV） ：适用于严酷工业环境，如变频器驱动系统、电力二次保护设备，这类环境存在频繁的电机启动、继电器通断干扰。

•Level 4（2kV/4kV） ：适用于极高干扰环境，如高压变电站的二次回路、户外供电设备，这类环境可能存在雷电感应或强感性负载切换的强干扰。

•X 级：由产品标准或用户与制造商协商确定，适用于有特殊抗扰度要求的设备，如医疗植入设备、航天地面设备。

需要特别说明的是，对于双重绝缘产品（无专门接地端子），严禁施加线 - 地振铃波，需将干扰直接施加于金属外壳，避免因接地缺失导致的测试无效或设备损坏。

试验需严格遵循标准规定的流程，任何环节的偏差都可能导致测试结果无效。以下为关键步骤的详细要求：

初始准备与校准

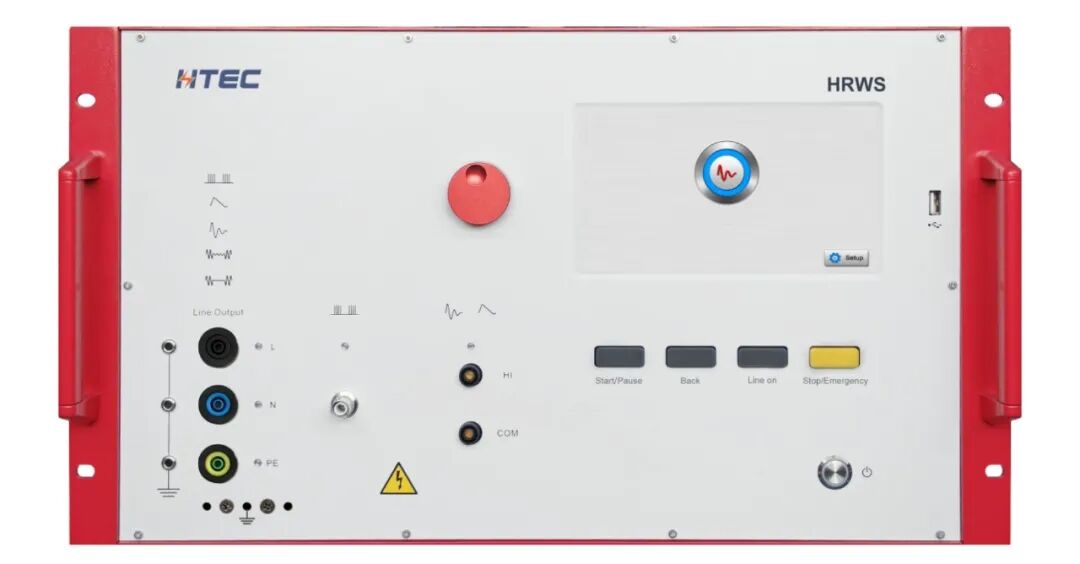

•校准试验发生器：需在开路（负载≥10kΩ）和短路（负载≤0.1Ω）条件下，分别测试电压 / 电流波形的上升沿、峰值、振荡频率、衰减率，确保所有参数符合标准要求 —— 校准周期为每年 1 次，高频使用场景需缩短至 3~6 个月。

•布置参考接地板（GRP）：参考接地板需采用厚度≥0.25mm 的铜箔或铝箔，面积≥1m×1m，且需与实验室的保护接地系统可靠连接，连接电阻≤0.1Ω，确保干扰信号的回流路径低阻抗。

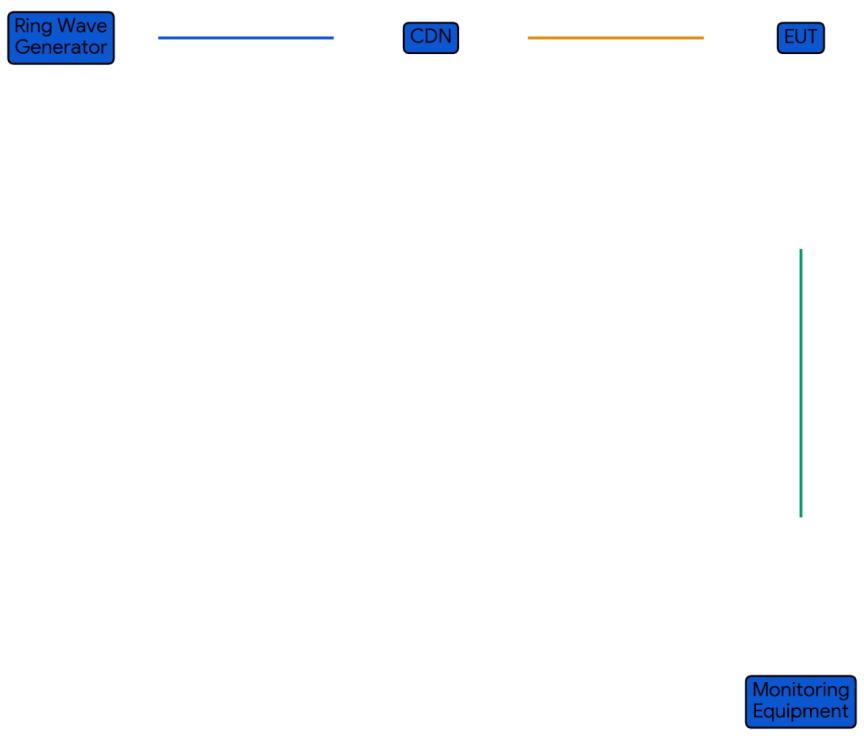

•连接 EUT 与 CDN：EUT 需放置在参考接地板上，与参考接地板的距离≤5cm；若 EUT 带有金属外壳，需通过短导线（长度≤0.5m）与参考接地板连接，确保外壳接地良好。

试验执行

试验的核心要求是确保干扰覆盖设备可能遇到的所有最严酷场景，具体要求如下：

•相位控制：对于 AC 电源端口，需在交流电压的 0°、90°、180°、270° 四个相位角分别施加干扰 —— 这是因为交流电源的不同相位点，负载的阻抗特性不同，干扰的耦合效率也不同，四个相位角的测试可确保覆盖最严酷的干扰场景。例如，在电压过零点（0° 或 180°）注入干扰，设备的电源输入电容处于未充电状态，更容易受到干扰影响。

•脉冲次数与极性：每个相位角需施加正、负极性各 5 次脉冲；对于 DC 电源或信号端口，无需相位控制，但需施加正、负极性各 5 次脉冲，确保覆盖不同极性的干扰场景。

•重复频率：标准默认重复频率为 1~60 次 / 分钟；若高频重复测试会导致设备故障，但 1 次 / 分钟测试无异常，则需采用 1 次 / 分钟的间隔完成测试，避免过度测试对设备造成不必要的损坏。

•电缆长度豁免：若设备配套电缆的实际使用长度≤10m，则无需进行振铃波测试 —— 这是因为短电缆的分布电容小，干扰耦合效率极低，实际使用中几乎不会受到振铃波的影响，测试无实际意义。

试验布置的关键约束

试验布置的细节直接影响测试结果的准确性，标准对以下环节有严格要求：

•EUT 与参考接地板的距离：≤5cm，确保干扰信号的耦合效率一致，避免因距离过大导致的干扰强度衰减。

•电缆铺设要求：电缆需平行铺设在参考接地板上，与参考接地板的距离≤5cm；若为屏蔽电缆，单端接地的屏蔽线需按非屏蔽线要求测试（因单端接地无法防护磁场感应的振铃波），双端接地的屏蔽线需将干扰施加于屏蔽层。

•CDN 与 EUT 的互连线长度：≤2m，且需采用双绞线或屏蔽线，避免线路的寄生电感 / 电容导致波形失真。

标准对试验结果的评估采用“性能等级 + 用户自定义要求” 的双轨制，核心是平衡设备的抗扰能力与实际使用需求 —— 既确保设备在实际环境中稳定运行，又避免过度设计导致的成本上升。

性能等级（Performance Criteria）

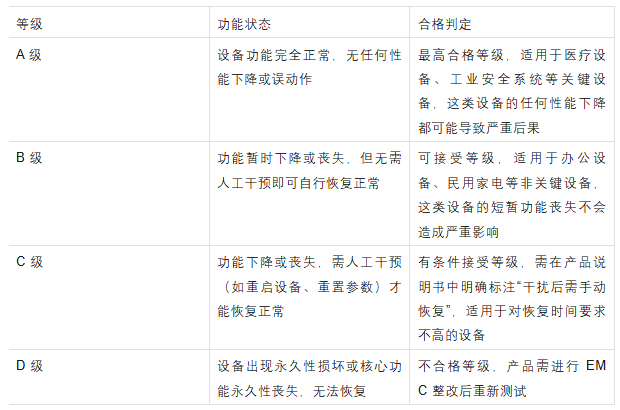

标准将设备的抗扰度结果划分为 4 个等级，每个等级对应明确的功能状态与合格判定规则，具体如下：

需要特别说明的是，对于 B 级和 C 级设备，制造商需在技术规范中明确 “可接受的非关键效应”—— 例如，设备的 LED 指示灯短暂闪烁、显示屏出现少量噪点但不影响功能，这类效应可视为合格，无需判定为故障。

判定规则

试验结果的判定需遵循以下核心规则，确保判定的客观性与可重复性：

•试验记录要求：需记录 EUT / 设备标识、试验配置、骚扰施加期间的影响及持续时间、合格理由、特殊条件等，确保试验可复现 —— 例如，若 EUT 在某一相位角出现功能下降，需记录具体的相位角、脉冲次数、恢复时间等细节。

•判定依据优先级：首先遵循通用标准 / 产品标准的规定，其次是制造商与买方的协议 —— 例如，医疗设备需遵循 YY 0505 的 A 级要求，工业 PLC 需遵循 GB/T 17626 的 B 级或 A 级要求。

•复检条件：标准未做强制规定，需由产品标准或测试机构补充—— 例如，若测试结果不合格，可调整 EUT 的接地方式或滤波电路后重新测试，但需记录调整内容。

•恢复时间：标准未做强制规定，需由产品标准或制造商自行定义—— 例如，工业设备的恢复时间通常要求≤10s，民用设备的恢复时间可放宽至≤30s。
