新规EMC全流程拆解！从零部件到整车，一套流程搞定合规（下篇）

新规EMC全流程拆解！从零部件到整车，一套流程搞定合规（下篇）

旧流程：先测发射、再测抗扰，合格即通关，无工况联动、无后置复测。

新规新流程：工况前置 → 耐久/机械试验 → 安全功能同步监控 → 二次复测闭环

所有高压部件、整车的EMC测试，不再是单一电磁数据考核，而是电磁性能+结构可靠性+安全功能稳定性三位一体考核。

下面我们从下到上，逐级拆解标准化测试流程。

零部件是EMC骚扰源头，也是新规合规的第一道关卡，所有高压零部件必须在OTS阶段完成全项摸底，杜绝问题遗留到整车。

第一步：测试前置准备（合规基础）

提前梳理器件工况、电气原理图、线束布置规范，搭建标准化测试台架，包含稳压电源、模拟负载、CAN通讯系统，严格对标国标把控线缆长度、离地高度、接地方式。同时校验测试设备资质，确保所有仪器校准有效，规避试验无效风险。测试前完成多工况上电调试，保证器件运行稳定无异常。

第二步：发射测试（先控骚扰源头）

核心考核两大基础项目，重点覆盖SiC高频器件骚扰频段：

传导发射CE（0.15MHz～30MHz）：通过LISN采集电源线低频骚扰，排查低频超标问题，优化滤波电路、接地设计；

辐射发射RE（30MHz～3GHz）：GTEM小室预摸底+3米暗室精测，重点管控300MHz以上高频骚扰，解决器件开关高频辐射问题。

新规新增要求：需覆盖满载、快充稳态等全工况，杜绝单一工况达标、全场景失效的问题。

第三步：抗扰测试（新规核心加分项）

区别于旧标准只测器件耐受度，新规要求干扰下安全功能零异常，五大抗扰项目全程监控BMS信号、高压继电器状态、绝缘数据：

ESD静电放电：壳体、接插件高低压放电测试；

EFT电快速脉冲群：电源线、信号线瞬态抗扰；

SURGE浪涌：高压端口雷击、电压波动抗扰；

BCI大电流注入：线束射频干扰耐受（车载核心必考项）；

RS辐射抗扰：空间强电磁场照射抗扰。

只要出现信号跳变、报警误触发、继电器误动作，直接判定不合格。

第四步：耐久后复测（新规独有流程）

完成300次大功率快充耐久循环后，静置冷却，再次复测CE/RE发射数据，考核器件老化后的EMC稳定性，提前规避长期用车后的安全隐患。

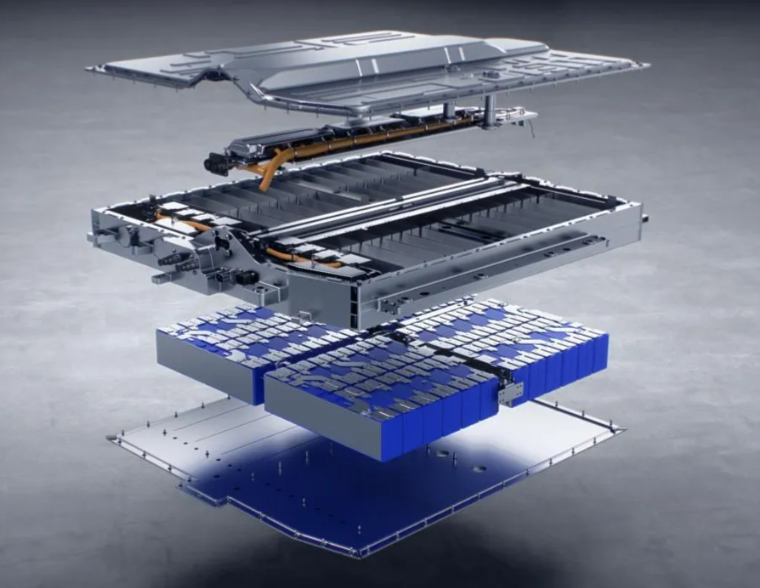

电池包是本次新规管控重中之重，新增“机械破坏+绝缘检测+EMC复测”联动流程，也是目前车企最高发失效环节。

常规EMC摸底

完成电池包静态、快充工况下的传导、辐射、抗扰全项测试，确保基础电磁性能合规。

机械破坏试验前置

依次完成底部撞击、壳体挤压、随机振动试验，模拟行车磕碰、颠簸工况，验证结构可靠性。

绝缘优先检测

机械试验后第一时间检测绝缘电阻，确保无高压漏电风险，这是后续EMC复测的前置条件。

损伤后EMC复测

结构受损后，重点核查壳体屏蔽、线束屏蔽层是否失效，复测辐射发射数据。屏蔽搭接不良、密封开裂导致的高频超标，是当前最高发失效点。

热扩散工况抗扰测试

电池热失控试验全程叠加BCI抗扰测试，强制保障极端工况下，热预警信号稳定、高压保护功能有效，实现热安全与电磁安全双达标。

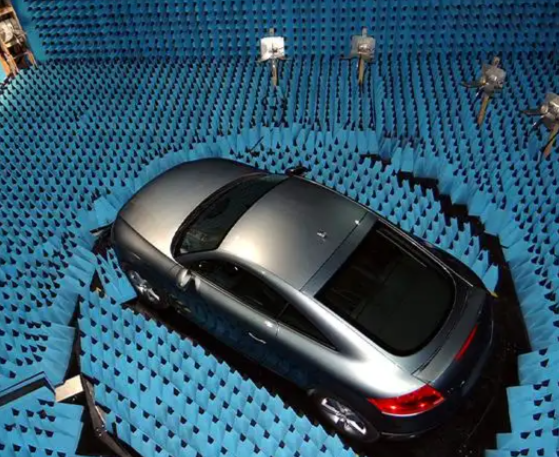

整车EMC严格对标 GB/T 18387、GB 34660 最新标准，是车型上牌、量产的最终考核关卡，流程严谨性直接决定申报成败。

1.车辆预处理

校准电池SOC、冷却系统、电气工况，关闭多余车载设备，严格按照国标规范固定车身、轮胎、线束状态，保证试验条件统一标准。

2.多工况发射测试

覆盖怠速、匀速行驶、大功率快充、V2L外放电四大核心工况，测试整车传导骚扰、高低频辐射骚扰，垂直、水平双极化全维度检测。

3.整车辐射抗扰测试

暗室强场照射环境下，全程监控整车高压安全系统，杜绝高压下电误触发、绝缘监测异常、一键断电装置误动作。

4.托底撞击后整车复测（新规重磅新增）

完成35km/h底盘托底试验后，整车入暗室复测辐射骚扰，验证车身、电池包受损后的电磁兼容性能，彻底杜绝行车磕碰后的电磁安全隐患。

5.数据审核与报告出具

双重判定：电磁限值达标 + 安全功能无异常，方可出具CMA/CNAS合规报告，用于工信部公告申报。

结合近期大量摸底测试数据，我们整理出三大最高发失效问题，配套落地整改方案：

1.高频辐射超标（300MHz～3GHz）

原因：SiC器件高频开关、壳体导电搭接不良、线束屏蔽破损。

方案：优化电池包导电密封结构、升级高频屏蔽线束、高压端口增加高频抑制设计。

2.干扰导致安全信号跳变

原因：强弱电线束共线、安全回路无滤波、耦合干扰严重。

方案：BMS安全信号线独立布线、增加LC滤波模块，隔离功率器件骚扰耦合。

3.老化/撞击后复测超标

原因：前期无抗老化、抗冲击屏蔽设计，器件耐久性能不足。

方案：研发阶段前置耐久摸底、机械工况联测，提前优化结构与器件选型
