详解共模与差模：信号传输的两种模式

在电器设备的电源线、电话通信线等线路中，信号传输存在两种不同的形态，即共模和差模。它们在信号传输过程中有着不同的表现和作用，下面就来详细了解一下。

差模（Differential Mode）是指信号在电路中通过两个相对的导体传输或处理的方式。它由一个正向信号和一个反向信号组成，这两个信号在导线上以相等但相反的幅度传输。

比如在音频传输线中，两根导线会分别传输幅度相等、相位相反的音频信号，这就是典型的差模信号。这种信号承载着我们需要的有用信息，像音频内容、数据信息等都依靠差模信号来传输。差模信号的一大特点是幅度大于单个信号的幅度，并且由于两个信号相反，能有效抵消外部干扰，保证信息的稳定传输。从系统的一对输入端看，若信号的极性相反，电流的方向也相反，这样的信号就是差模信号。

共模（Common Mode）则是信号在电路中通过两个导体以相同的方式传输或处理的方式。共模信号是两个导体上的信号以相同的幅度同时变化。

在有两根导线作为往返线路输送电力或信号的情况下，通常还有第三导体即 “地线”，共模就是两根导线做去路，地线做返回传输的形式。从系统的一对输入端看，若信号的极性相同，电流的方向也相同，这样的信号就是共模信号。实际电路中，共模信号往往来自外界干扰，比如周围环境中的电磁干扰、电源噪声等，这些干扰会同时影响两条传输线，在两条线上产生相同的干扰信号。共模信号的幅度相对较小，且容易受到外部干扰的影响。

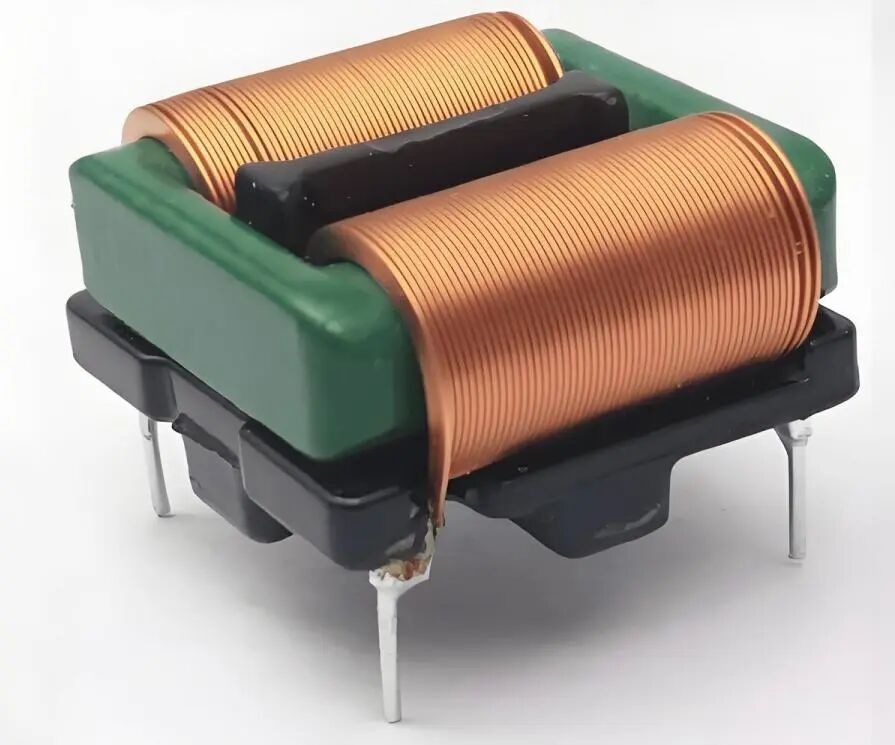

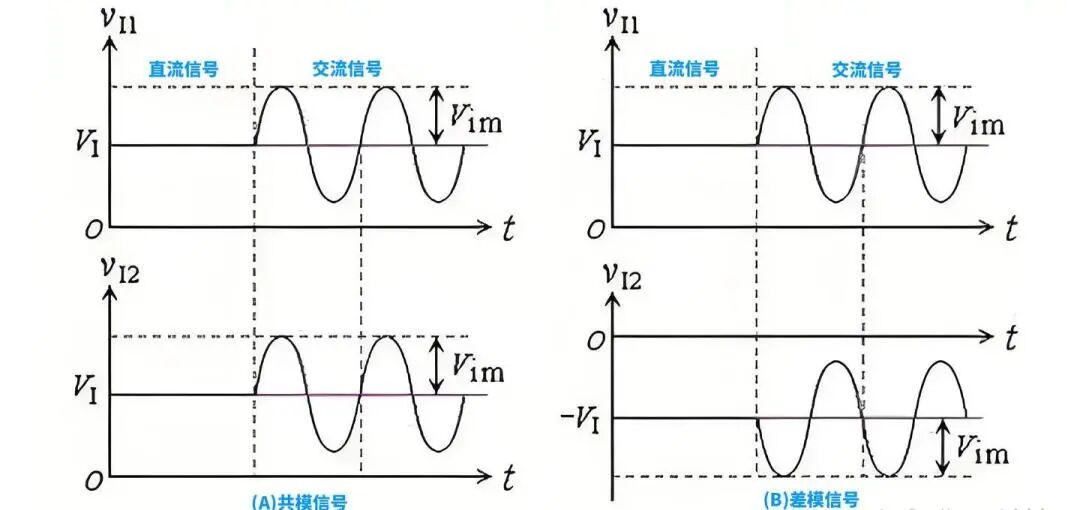

加在两个输入端子上大小相等、相位相同的信号。用公式表示，假设两个输入信号分别为V_1和V_2，则共模信号V_{cm}=\frac{V_1 + V_2}{2}。简单来说，共模信号就是两个大小相等、方向相同的信号。

指在两个输入端子之间存在差值的信号，即两个大小相等、相位相反的信号。在差动放大电路中，设输入信号分别为V_1和V_2，差模信号V_{dm}=V_1 - V_2。通俗讲，差模信号就是两个大小相等、方向相反的信号。

差模又称串模，本质是两根线之间的信号差值；而共模噪声又称对地噪声，本质指的是两根线分别对地的噪声。

差模信号的特点是幅度相等，相位相反；而共模信号的特点是幅度相等，相位相同。

所有的差模电流全流过负载，差模干扰侵入往返两条信号线，方向与信号电流方向一致。而共模信号的干扰信号侵入线路和接地之间，干扰电流在两条线上各流过二分之一，以地为公共回路。

对绞线中的差模信号在每一根导线上的电流是以相反方向在一对导线上传送，如果这一对导线是均匀的缠绕，这些相反的电流就会产生大小相等、反向极化的磁场，使它的输出互相抵消。而对绞线中的共模信号的共模电流在两根导线上以相同方向流动，电流产生大小相等极性相同的磁场，它们的输出不能相互抵消。

信号通常都是以差模形式存在的，而噪声既有差模形式，也有共模形式。若噪声为差模形式，它会与信号相叠混，难以区分，所以所有的抗干扰措施主要都是针对共模噪声的。

当系统的两个输入端阻抗不一致时，共模电流会不再平衡，此时部分共模噪声会转化为差模噪声，尤其是当输入信号一端为系统地线时，共模噪声会全部转化为差模噪声，这对抑制噪声影响十分不利。因此，工业仪表基本上都采用差分输入，以此来减少噪声的影响，保证信号传输的准确性。

了解共模和差模的区别与特性，有助于我们更好地理解电路中信号的传输规律，以及在实际应用中采取有效的抗干扰措施，提升电子设备和通信系统的性能。
