共模电压与差模电压产生机理剖析，原理通俗解读

1、想要理清电压的产生机理，首先认识电机内部结构。

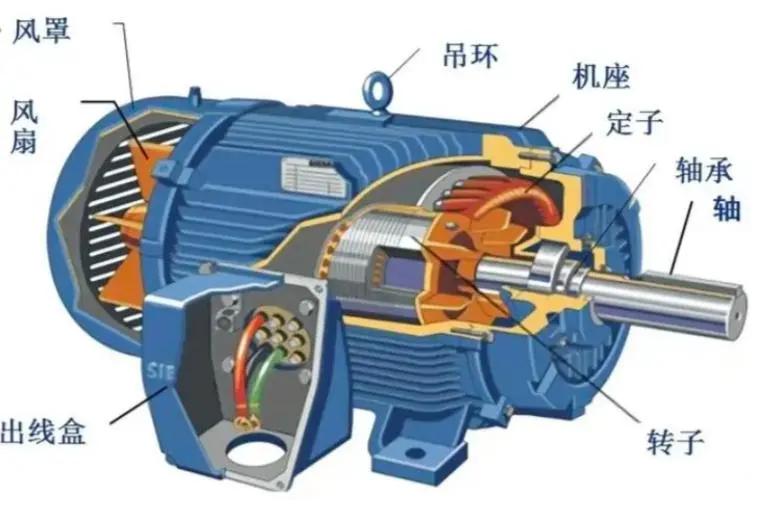

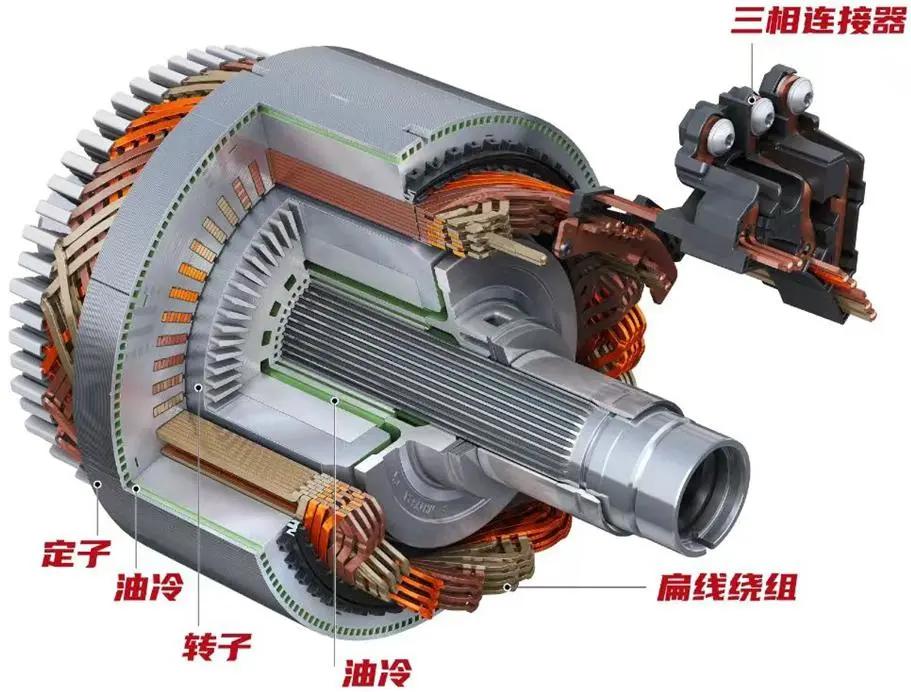

电机主要由定子、转子、机壳（机座）三大核心部件构成。UVW三相绕组对称嵌装于定子铁芯线槽内，常见接线形式为星形（Y型）与三角形接法。

转子与转轴刚性连接，转轴依靠轴承支承于机壳；

定子与转子不存在直接机械接触，中间存在均匀气隙。

定子固定安装在机壳内侧，机壳（机座）承担机械支撑与防护作用，一般进行接地处理，作为电机电气系统的参考地。

金属机壳和内部绕组、转子之间不存在直接电气连接，中间存在绝缘纸、浸渍漆、漆包漆膜、空气、油膜等绝缘介质。绕组与金属机壳分别等效为平行板电容器的两块极板，形成寄生电容。

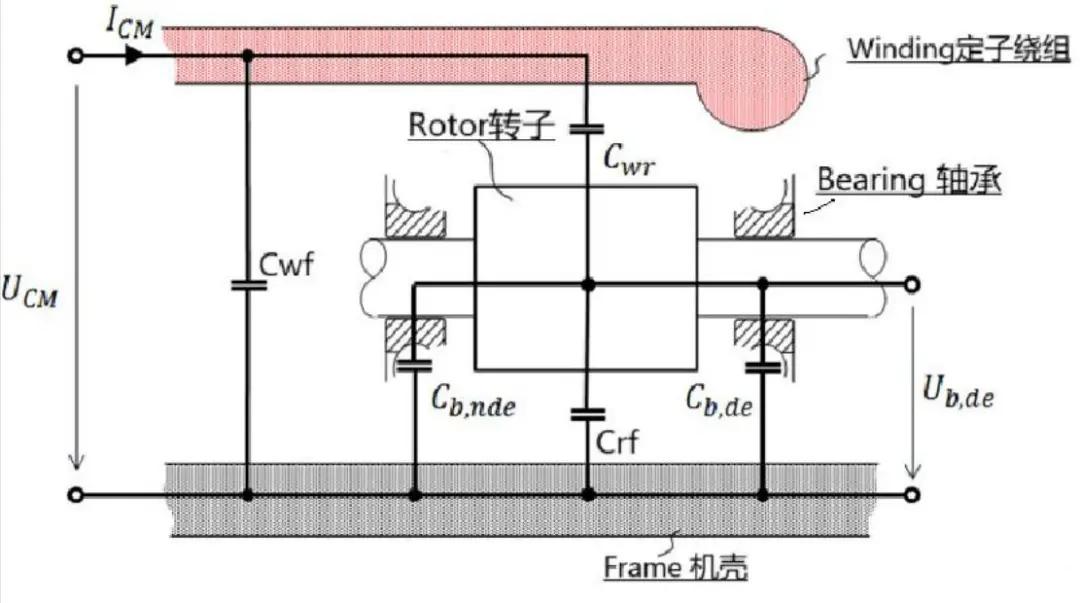

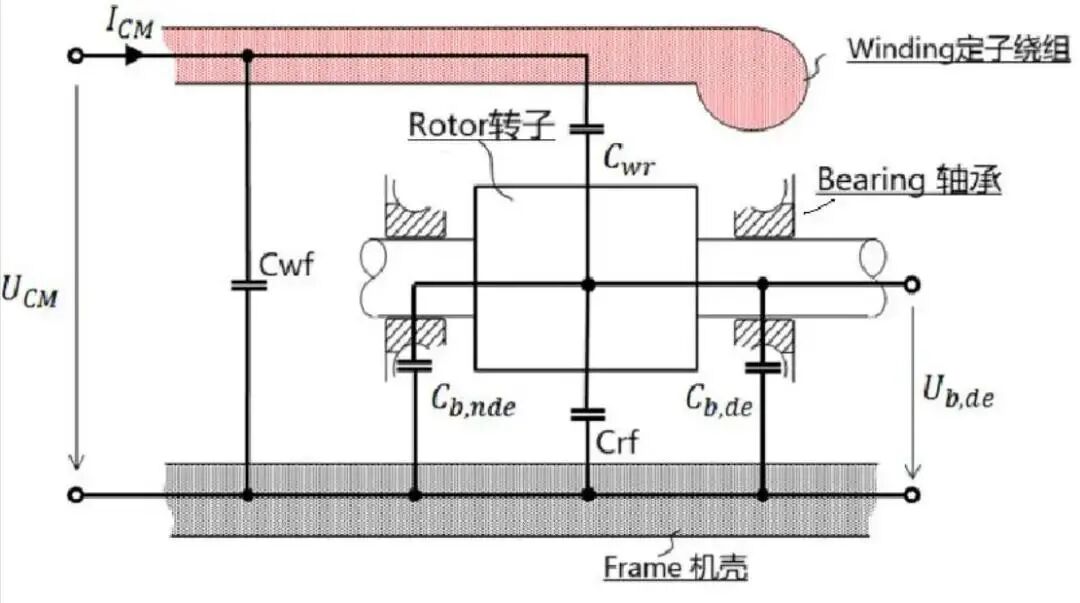

以此类推，电机内部除定子绕组与机壳间等效电容Cwf外，还存在转子与机壳等效电容Crf（金属转轴和机壳之间由油膜、空气隔离，转子可在绕组交变磁场作用下感应出交变电位）、定子与转子等效电容Cwr、驱动端轴承与转轴等效电容Cb,de、非驱动端轴承与转轴等效电容Cb,nde等，共同组成复杂的寄生电容网络。

这类寄生电容容量普遍较小，多处于皮法至纳法量级。依据容抗公式$X_s = 1/(2\pi fC)$，低频条件下容抗可达兆欧级别；但在高频高压工况中，容抗会随频率上升明显降低，成为高频电流重要的传导路径。

2、差模电压的形成过程和影响因素

①差模电压主要产生来源

三相电源固有不平衡：电压幅值偏差、相位不对称，为基础诱因；

电网谐波干扰：谐波叠加至基波电压，加大相线间压差波动；

接地不良：会间接影响三相电压对称性，但对差模电压影响程度较低。

②电机内部结构不对称会放大差模电压，典型情况包含三相绕组匝数不一致、导线电阻不均、定子磁路存在偏差、气隙分布不均匀等。

3、共模电压的形成过程和影响因素

①共模电压主要形成来源

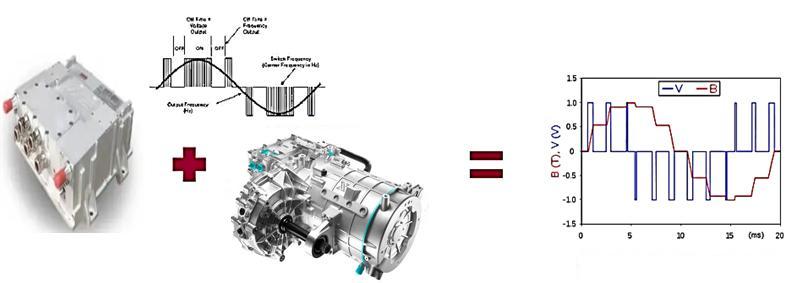

变频器引发的衍生效应：多数变频器采用PWM脉宽调制技术，依靠IGBT等功率器件高频通断拟合正弦波形。该高频开关动作使电机三相绕组中性点产生高频电压脉动，脉动经由绕组对地电容形成回路，直接产生共模电压；

三相不平衡造成电位偏移：实际工况下负载不均衡、线路阻抗不一致会造成三相电压不对称，电机中性点电位偏离零电位，形成基础共模电压；

电机分布电容传导效应：电机绕组与机壳、电缆相线与地线间存在分布电容，高频工况下可为共模电流提供传导路径，进一步放大共模电压带来的影响。

②共模电压受耦合强度、接地条件、变频器输出参数共同影响：

耦合强度：寄生电容越大（定子与机壳间距、气隙尺寸偏小），电位耦合作用越强；

接地状态：机壳接地电阻偏大或接地连接松动时，电荷无法及时泄放，绕组与机壳、转子与机壳之间电位差不断积聚，造成共模电压显著上升；

变频器参数：变频器脉冲频率越高、电压变化率dv/dt越大，中性点高频脉动越剧烈，共模电压幅值与变化速率随之增大。
