大电流注入法（BCI，Bulk Current Injection）是汽车电子零部件传导抗扰度测试方案。核心原理为复现实车高频电磁场干扰，借助电流注入探头将干扰电流耦合至受试设备线束，验证电子器件在复杂电磁环境下的运行可靠性。

通俗类比：不同于辐射场类淋雨式测试，该方式直接向设备线束（电路通路）注入干扰电流，观测设备是否出现功能失效。

现代整车可看作复杂轮载计算机，搭载上百套ECU，长期工作于强电磁噪声环境。各类电子器件极易受电磁干扰引发功能异常，严重时诱发安全隐患。

BCI测试三大目标：

1. 功能安全：保障ABS、ESP、安全气囊、电动助力转向等核心系统在强电磁干扰下无误触发；

2. 运行可靠性：杜绝车机黑屏、传感器信号漂移、控制器无故重启等故障；

3. 法规合规：满足ISO 11452-4等国际规范与车企强制技术指标，为产品量产上市必备测试项。

大电流注入测试向零部件配套线束注入射频干扰电流，复现车辆行驶中线束耦合的电磁能量。核心为电流耦合原理：测试设备利用夹持于线束的注入探头，将射频干扰耦合至线束形成干扰电流，电流沿线束传导至器件内部，考核器件抗干扰性能。

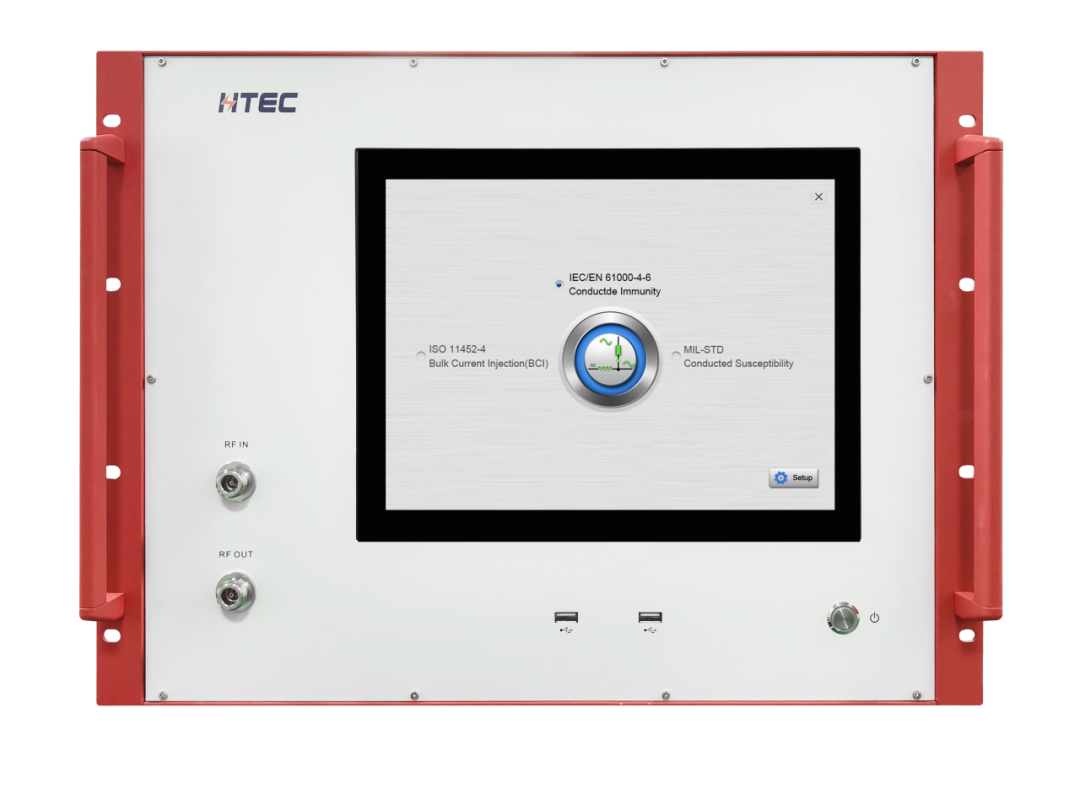

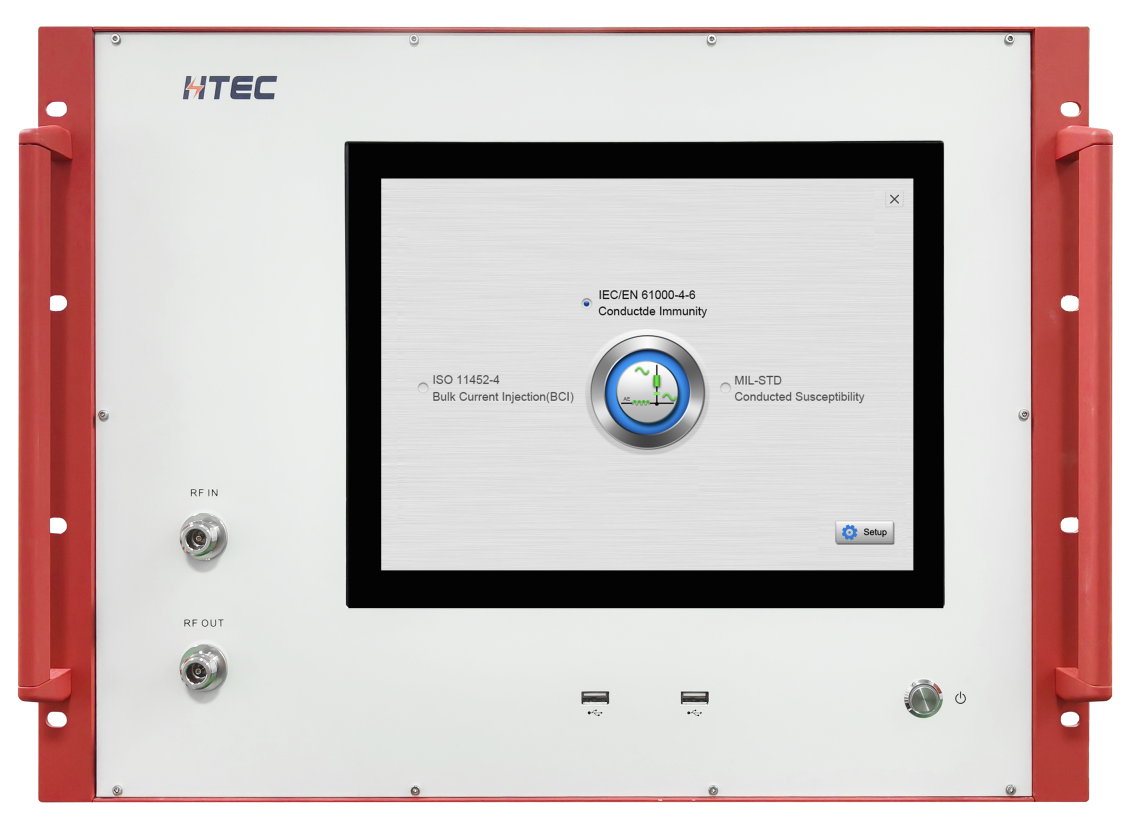

测试设备

测试需在电磁屏蔽室开展，隔绝外部电磁信号对试验结果的影响。

1. 信号发生器：输出标准规定频率、幅值的射频干扰信号；

2. 功率放大器：放大信号至试验所需功率；

3. 注入探头：钳式工装，夹持被测线束，实现射频能量耦合；

4. 校准夹具：探头校准工装，一端接50Ω匹配负载，另一端经衰减器连接功率探头，校准阶段精准测定注入电流；

5. 功率探头：采集功放正向、反向功率，反馈试验干扰强度；

6. 监测仪器：示波器、数字万用表等，实时监测试件工作状态。

测试布置

受试器件线束按整车实际工况接线，包含电源、信号、控制线，线束长度、排布遵循标准整车安装规格。器件若带屏蔽外壳或接地要求，需严格依照产品设计规范接线。

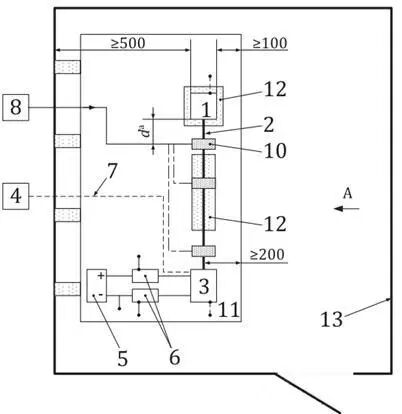

测试布置-替代法

测试布置-替代法

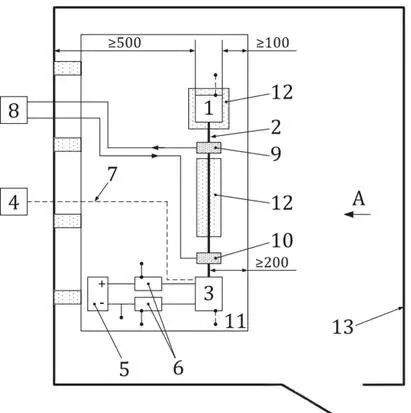

测试布置-闭环法

测试布置-闭环法

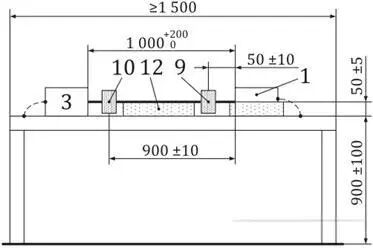

1-DUT

2-测试线束

3-负载模拟器

4-监控系统

5-电源

6-人工网络

7-光纤

8-高频设备

10-注入探头

11-接地平面

12-低相对介电常数支撑物（εr≤1.4）

13-屏蔽室

测试流程简述

1. 环境搭建：依据标准规范，在测试台完成受试件、线束、探头布设。

2. 系统校准：移除受试件，全频段逐频点扫描，调节功放输出，使监测探头电流达到设定值，记录对应功放输入功率，生成校准表。

3. 正式测试：装回受试件，系统依据校准表自动控制功放各频点输出功率。

4. 状态监测：全程持续监测试件各项功能，记录通信异常、信号偏移、复位、死机等性能衰减或故障现象。

5. 结果判定：参照产品规范（企业标准严于国际通用标准），判定试件测试合格或失效。

优势

非侵入式：无需破坏线束、改动受试件结构，试验重复性佳。

高效：对比电波暗室辐射抗扰测试，BCI测试耗时更短、试验成本更低。

针对性强：可精准评估线束耦合敏感特性。

局限性

仅考核传导抗扰性能，设备空间辐射抗扰能力需搭配ISO 11452-2 ALSE辐射抗扰方案联合验证。

大电流注入抗扰测试是汽车电子零部件从研发至量产的必做试验，依靠标准化干扰模拟，提前排查器件在复杂电磁环境下的潜在故障风险。零部件厂商重视该项测试、优化电路抗干扰设计，是提升产品市场竞争力的关键。
