IEC 61000-4-8 & GB/T 17626.8 工频磁场系数

工频磁场（PFMF，Power Frequency Magnetic Field），指电力系统及电气设备中普遍存在的50Hz/60Hz磁场。工频磁场是电磁兼容（EMC）测试关键考核项，极易干扰电子设备正常运行。设备工频磁场抗扰度测试依据标准为IEC 61000-4-8、GB/T 17626.8。

并非直接给线圈通入1A、3A、10A交流电即可达到标准规定等级。

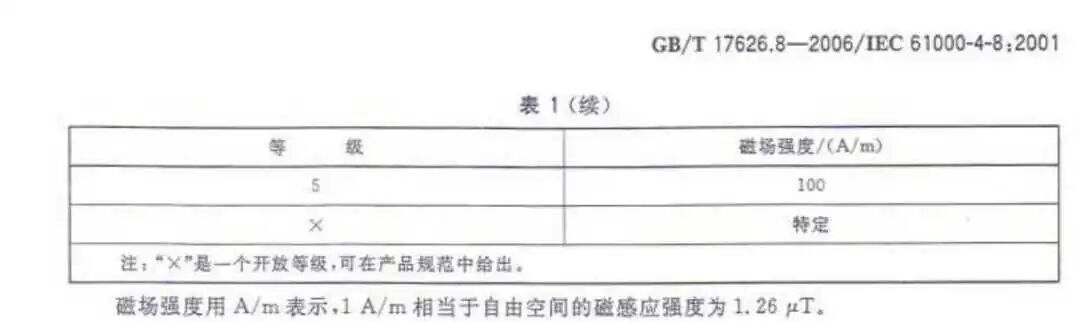

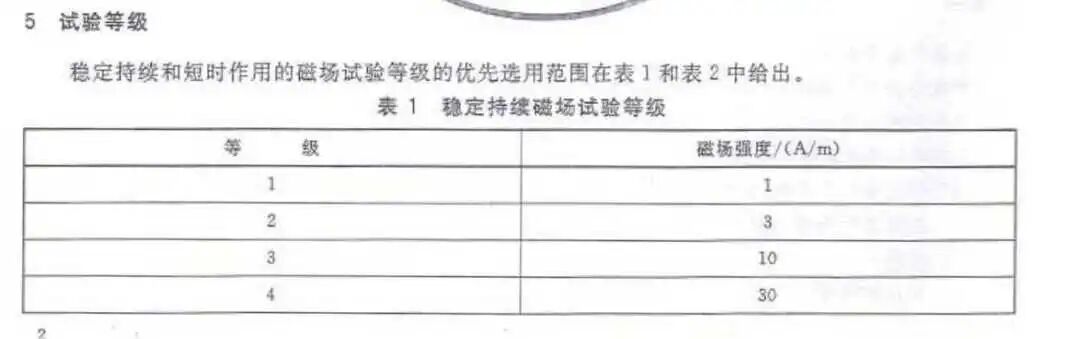

IEC 61000-4-8、GB/T 17626.8给出的1A/m、3A/m、10A/m是磁场强度指标，1 A/m对应自由空间磁感应强度1.26 μT。线圈实际产生的磁场由匝数、外形尺寸、排布结构决定，同等电流下，线圈匝数、尺寸不同，中心场强差异极大。

标准定义感应线圈因数，即线圈中心磁场强度与线圈注入电流的比值H/I，单位A/m/A，是线圈固有特征参数。试验前需通过计量校准实测该系数，再依据目标场强反推所需励磁电流。

IEC 61000-4-8、GB/T 17626.8为工频磁场抗扰度测试标准，规范了EMC测试中设备耐受50Hz/60Hz工频磁场的测试方法与抗扰度指标。

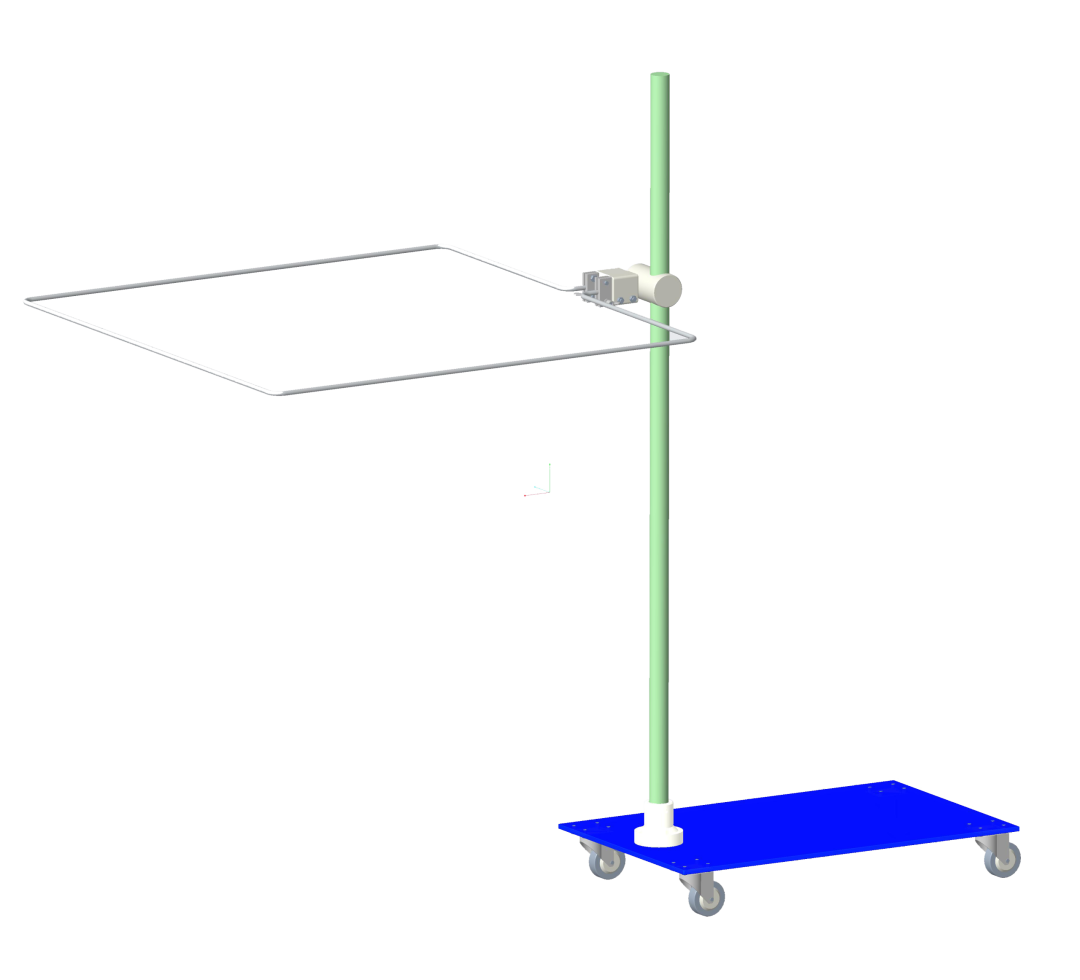

工频磁场测试一般采用亥姆霍兹感应线圈生成标准磁场，磁场强度H与线圈注入电流I的比值H/I为核心参数，用于换算给定电流对应的输出磁场强度。

H/I比值代表感应线圈磁场强度与线圈通入电流的对应关系，单位为A/m/A，表征每安培励磁电流可产生的磁场强度。

简易亥姆霍兹线圈的H/I比值可通过下式计算：

式中：

H——磁场强度，A/m

N——线圈匝数

I——线圈通入电流，A

r——线圈半径，m

依据IEC 61000-4-8、GB/T 17626.8，标准亥姆霍兹线圈系统典型H/I系数约1 A/m/A，代表通入1A电流可产生1 A/m磁场强度。

实际H/I系数由线圈尺寸、结构决定，该参数可由设备厂商提供，也可现场实测标定。

测试环境：受试设备放置于满足标准要求的低干扰测试场地。

线圈配置：采用规格合规的亥姆霍兹线圈或其他感应线圈。

电流注入：向线圈通入对应电流，生成标准规定的磁场强度。

检测：记录设备在各级磁场下的运行状态，判定其工频磁场抗扰性能。

IEC 61000-4-8：电磁兼容（EMC）第4-8部分：试验与测量技术 工频磁场抗扰度试验

GB/T 17626.8：电磁兼容 试验和测量技术 工频磁场抗扰度试验（等同采用IEC 61000-4-8的国内标准）
