浪涌电流深度剖析：从产生机理到分级抑制方案

浪涌电流深度剖析：从产生机理到分级抑制方案

在电子设备的可靠性设计中，浪涌电流是一个容易被忽视却极具破坏性的 “隐形杀手”。它是设备上电、负载切换或遭受外部干扰时瞬间产生的峰值大电流，持续时间仅微秒至毫秒级，峰值却能达到额定电流的 5~100 倍，轻则导致设备重启、性能衰减，重则直接烧毁器件、引发安全事故。

浪涌电流虽持续时间短，但破坏力呈层级扩散：

在器件层面，半导体器件（PMIC、MOSFET）的额定电流远低于浪涌峰值，瞬间过流会导致 PN 结烧毁、栅极击穿；电解电容会因瞬间发热出现鼓包漏液；细导线和连接器可能因焦耳热熔断氧化。

设备性能层面，浪涌会导致电源电压瞬间跌落，引发设备重启复位；快速变化的大电流会产生强电磁辐射，干扰传感器、射频模块等敏感电路；长期反复的浪涌冲击会加速器件老化，缩短设备使用寿命。

系统层面，数据中心服务器集群同时上电时，叠加的浪涌电流可能导致电网电压崩溃；工业控制系统中，浪涌引发的 PLC 误动作可能造成生产事故；车载电子中，充电浪涌可能损坏电池管理系统，影响行车安全。

浪涌抑制的核心思路是 “增大等效电阻、延长上升时间、吸收浪涌能量”，不同场景需针对性选择方案：

1. 小功率设备（消费电子、物联网模块）

推荐低成本无源方案：PTC 热敏电阻 + 小型 TVS 管。PTC 常温下电阻小，浪涌电流通过时发热，阻值急剧增大限制电流；TVS 管响应时间小于 1ns，能快速钳位过压，保护敏感芯片。例如 3.3V 供电的物联网模块，可选用 0603 封装 PTC（R₂₅=10Ω）+0402 限流电阻（1Ω）+SMD0603 TVS 管（V_BR=5V），兼顾抑制效果与小体积需求。

2. 大功率设备（工业变频器、服务器电源）

需采用有源抑制方案：软启动电路 + 共模电感。通过 MOSFET 和 RC 延时电路控制电流缓慢上升，正常工作时 MOSFET 饱和导通，功耗极低；共模电感可同时抑制浪涌和电磁干扰。大功率交流设备还可搭配双向可控硅，通过控制触发角让电流在电压过零点逐渐导通。

3. 户外 / 高压设备（基站、新能源汽车）

需组合外部防护方案：压敏电阻 + 气体放电管 + TVS 管。压敏电阻应对电网浪涌，气体放电管吸收雷击大电流，TVS 管精准钳位电压保护核心器件。车载场景需选择 AEC-Q200 认证的车载级 PTC 和 TVS 管，满足 - 40~125℃宽温要求。

PCB 布局时，浪涌抑制器件应靠近电源输入端，引线长度不超过 5mm，减少寄生参数；有源抑制电路的采样电阻需靠近开关器件，确保检测精度。电源输入端应并联 0.1μF 陶瓷电容和 1μF 钽电容，实现高低频去耦，远离 DC-DC 转换器等噪声源。

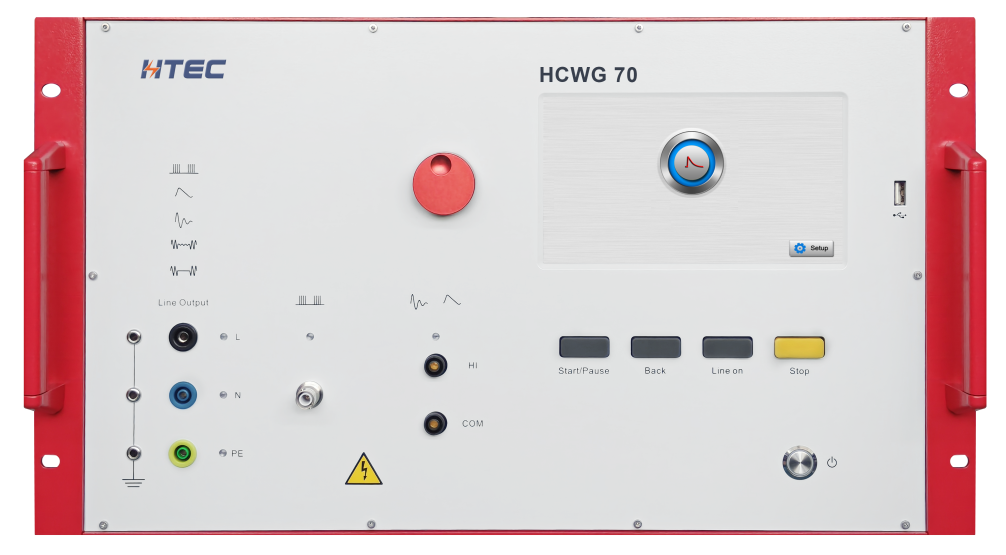

测试验证需遵循 IEC 61000-4-5 标准，采用浪涌发生器产生 8/20μs 标准波形，通过示波器和电流探头测量浪涌峰值、上升时间等参数。不同场景测试等级不同：实验室环境为 1 级（0.5kV），户外设备需达到 4 级（4kV）。

浪涌电流抑制是电子设备可靠性设计的关键环节，核心在于 “场景匹配 + 参数量化”。小功率场景优先低成本无源方案，大功率场景采用有源软启动，户外设备强化多重防护。实际设计中需先计算浪涌峰值和能量，再选择通流容量、能量吸收能力匹配的器件，必要时通过测试验证优化方案。
