电压跌落DIP 整改调试方案

本次我们优先采用行业解决电压跌落（DIP）问题的常规方案，逐步开展调试与故障分析，具体过程如下：

① 初步排查设备输入端储能不足的问题。我们对设备输入端电解电容进行扩容升级，测试后设备DIP故障现象有一定改善，但并未彻底消除，故障依旧存在。

② 优化输入端滤波电路，新增LC滤波电路进行抗干扰优化。经过实测，设备故障无任何改善，由此可判定本次DIP异常与输入端滤波电路无关，初步锁定故障诱因来自设备后级电路受干扰。

③ 针对主板输出DC电源及各类信号线路新增电容储能保护结构，强化输出端抗跌落防护，调试后DIP故障问题仍然没有改善。

④ 经过输入、输出端的多轮防护优化调试均无效果，由此精准判断：设备DIP故障的核心诱因为主板控制电路受电压跌落干扰。

⑤ 针对性对主板DC/DC电源主芯片反馈电路做强化防护处理，通过降低反馈电阻阻值提升电路响应速度，同时新增反馈电容，强化电源芯片输出端的抗干扰与防护能力，完成优化后上机测试，故障依旧未得到改善。

上述调试方案为行业解决常规产品DIP问题的通用成熟手段，多数设备通过以上硬件优化方式均可有效解决电压跌落故障。但本次充放电一体机经过多轮常规硬件调试后，故障改善效果极不明显。不过通过逐层排查、逐项验证的调试过程，我们最终锁定故障核心源头集中在主控板芯片区域。

结合设备电路结构与故障现象，进一步梳理核心故障诱因：

① 设备电源与主板之间采用485信号通讯，电源侧产生的干扰会串扰至485通讯线路，进而侵入主控芯片内部。由于芯片自身防护余量不足，最终导致485通讯信号异常关断，触发设备重启。

② 为验证上述干扰诱因的推断，我们使用近场抗干扰诊断分析设备，对主控芯片精准注入干扰信号，测试后设备同样出现通讯信号中断的故障现象，充分证实了此前的故障推断准确有效。

③ 确认故障集中于主控芯片后，我们梳理了硬件优化方案：除了常规的增加VCC滤波电容、优化主板接地布局两种手段外，暂无其他有效的硬件防护整改方式。因此，我们决定切换调试思路，通过软件优化的方式强化通讯信号的抗干扰防护能力。

④ 联合软件工程师开展故障复盘与方案研讨，最终判定核心问题为：485通讯信号敏感度较高，极易受电源电压波动干扰。基于此，我们制定软件优化方案，通过增加芯片通讯信号采样次数、调整信号采样阈值范围的方式，大幅提升485通讯的抗干扰性能，解决电压跌落带来的信号异常问题。

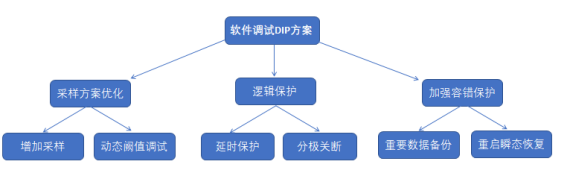

(主控芯片EMS抗干扰,软件调试方案)

1、电压跌落（DIP）常规整改方案可从输入端、主控端、输出端三个维度切入，通过优化设备储能能力、电路响应速度、电源备份机制与硬件容错性能，能够解决绝大多数设备的常规 DIP 异常问题。

2、若硬件整改手段存在局限，例如存在通讯信号敏感、主控芯片本身抗干扰余量不足等硬件瓶颈，可通过软件防护优化方式整改，实现精准定位问题、低成本解决故障的整改效果。

3、针对主板类抗干扰故障，除了传统的逐项排查方式外，可借助近场可视化检测设备进行扫描分析，能够快速、精准定位电路敏感干扰源，大幅提升 DIP 问题的排查效率。
