为什么不同的群脉冲（EFT）仪器测试结果差异很大？

01

什么是群脉冲测试

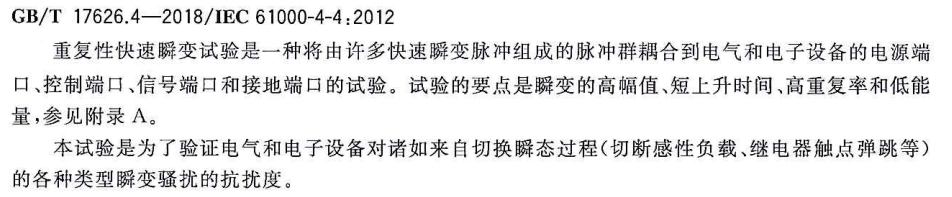

调取《GB17626.4-2018/IEC 61000-4-4:2012》标准文件，相关说明内容如下：

电子设备运行期间会产生各类电气操作，诸如感性负载分断、继电器触点抖动等情况，若硬件方案设计存在缺陷，极易产生干扰并引发设备运行故障。

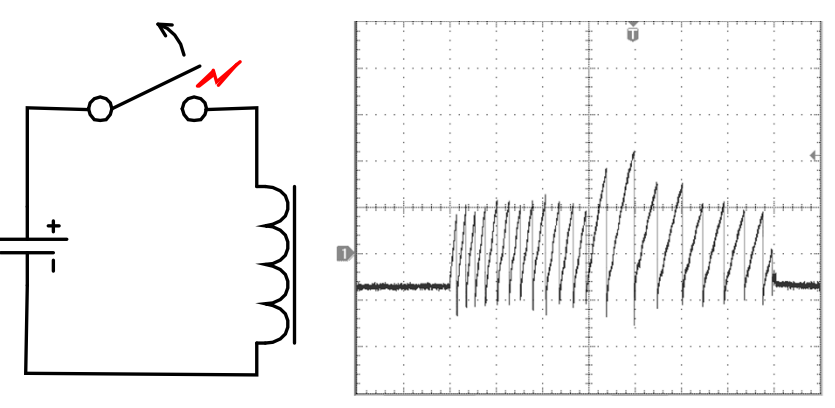

 感性负载断电的工作过程见下图：

若带电电感回路突然断开，回路电流会在极短时间内降至零；受电感自身特性影响，此时会生成幅值极高的脉冲电压并引发电弧，电弧还会发生多次重复放电，对应产生多组脉冲电压。

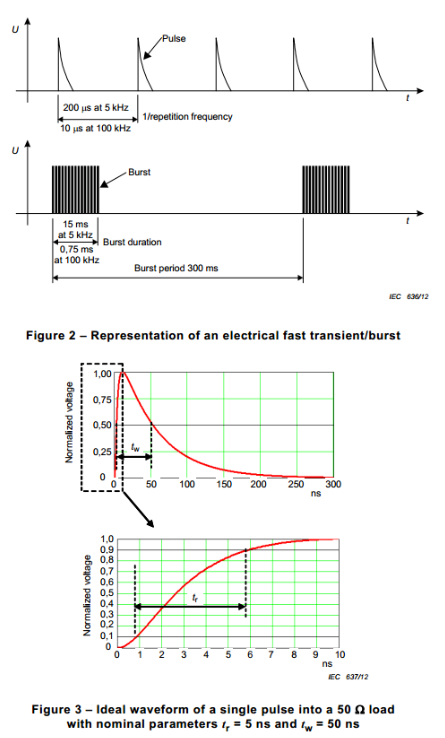

 电快速瞬变脉冲群（EFT）测试用于复现设备实际运行场景中该类干扰，以此验证设备的抗干扰性能。IEC标准规定了专用EFT干扰波形，用于还原真实工况下的干扰脉冲。

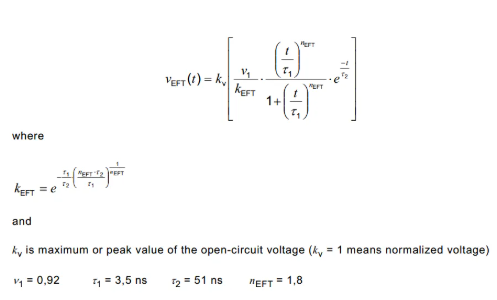

相关标准中同时给出波形计算公式，具体如下：

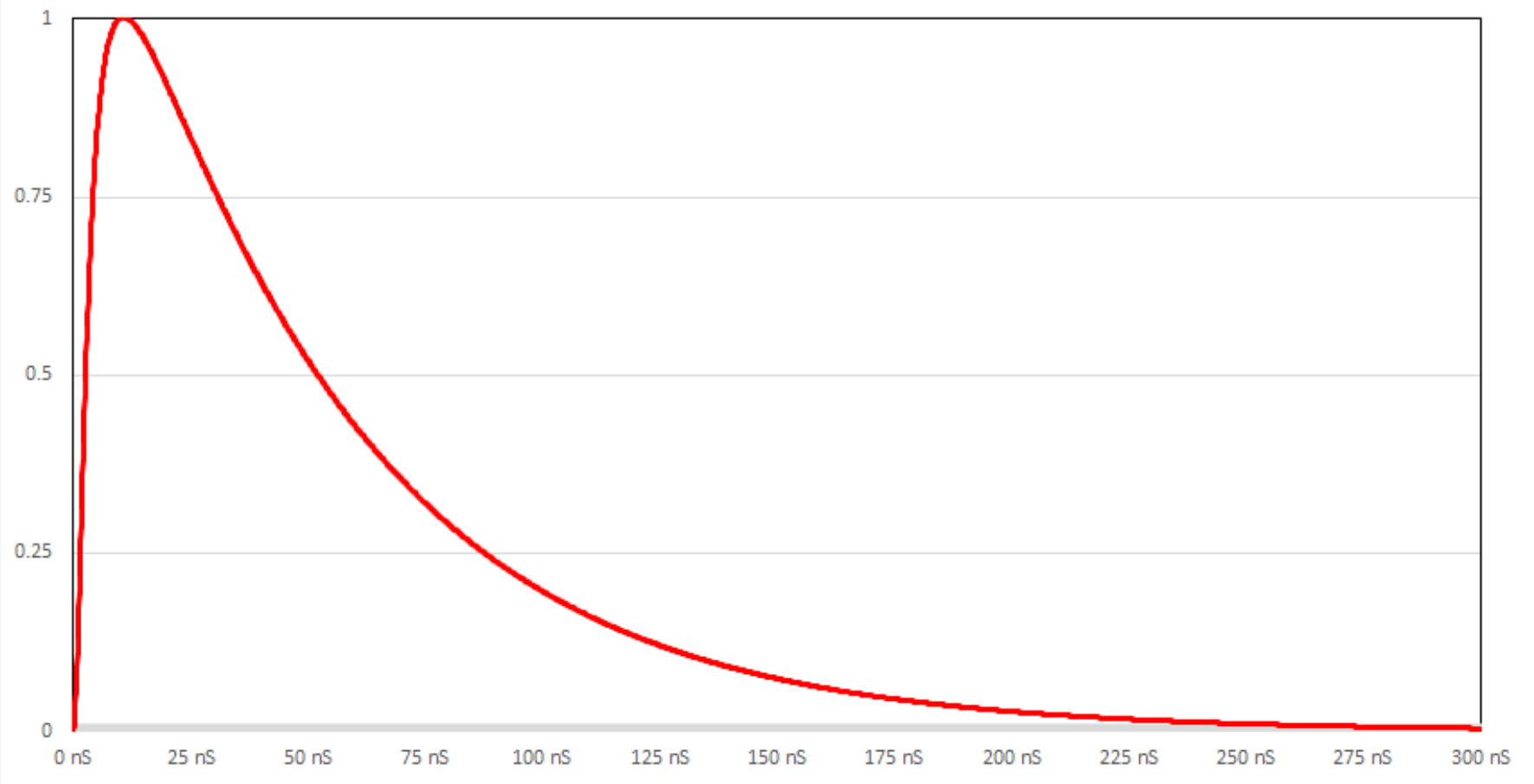

依据上述计算公式，使用Excel绘制生成的波形图如下，与标准提供的图例完全一致。

02

为什么不同的EFT测试设备存在差异

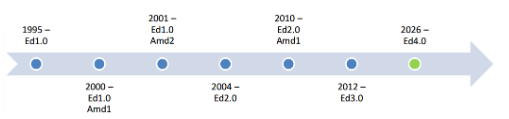

EFT标准版本沿革如下：1995年推出首版，2004年更新为第二版，现行最新版本于2012年正式发布。

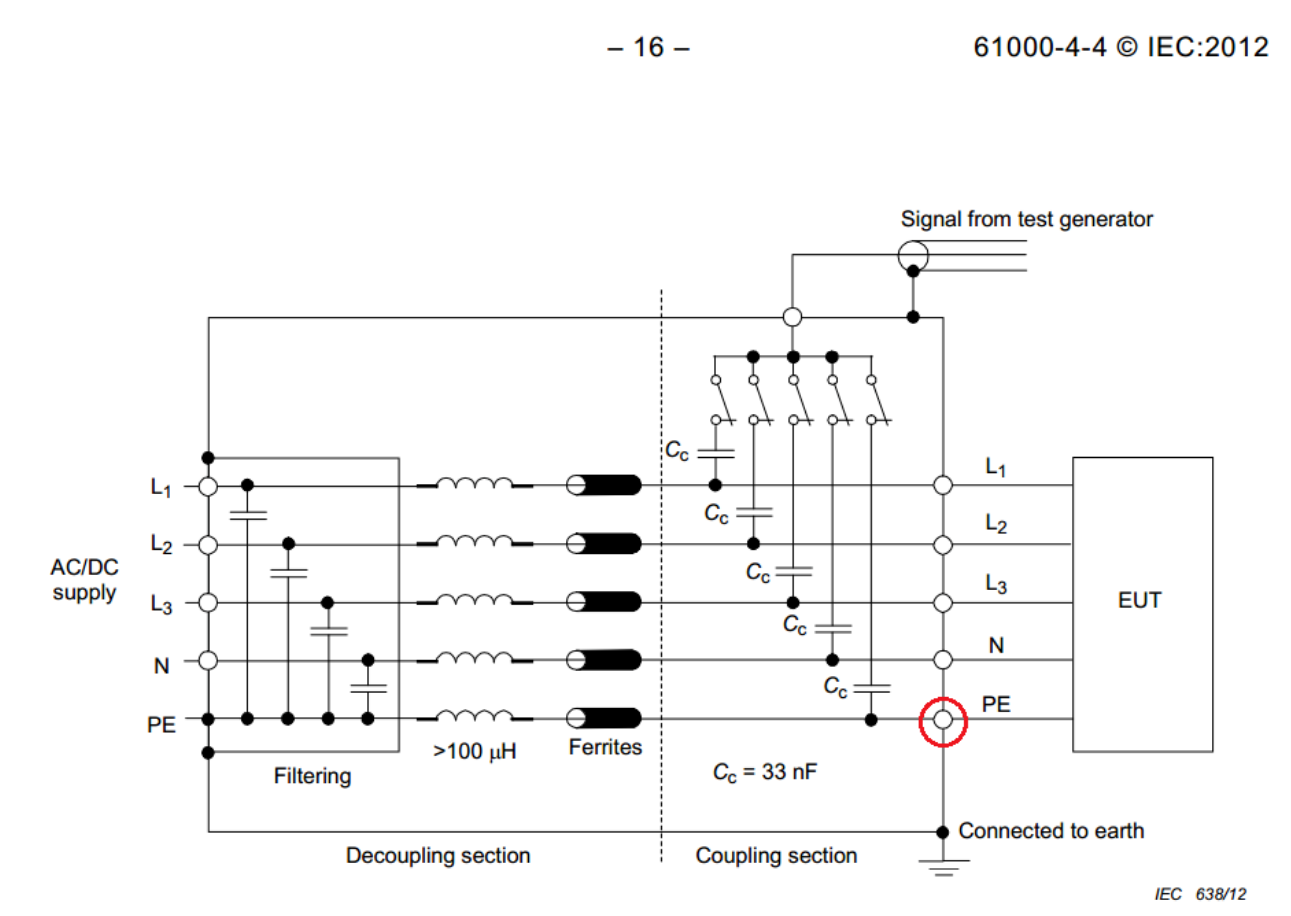

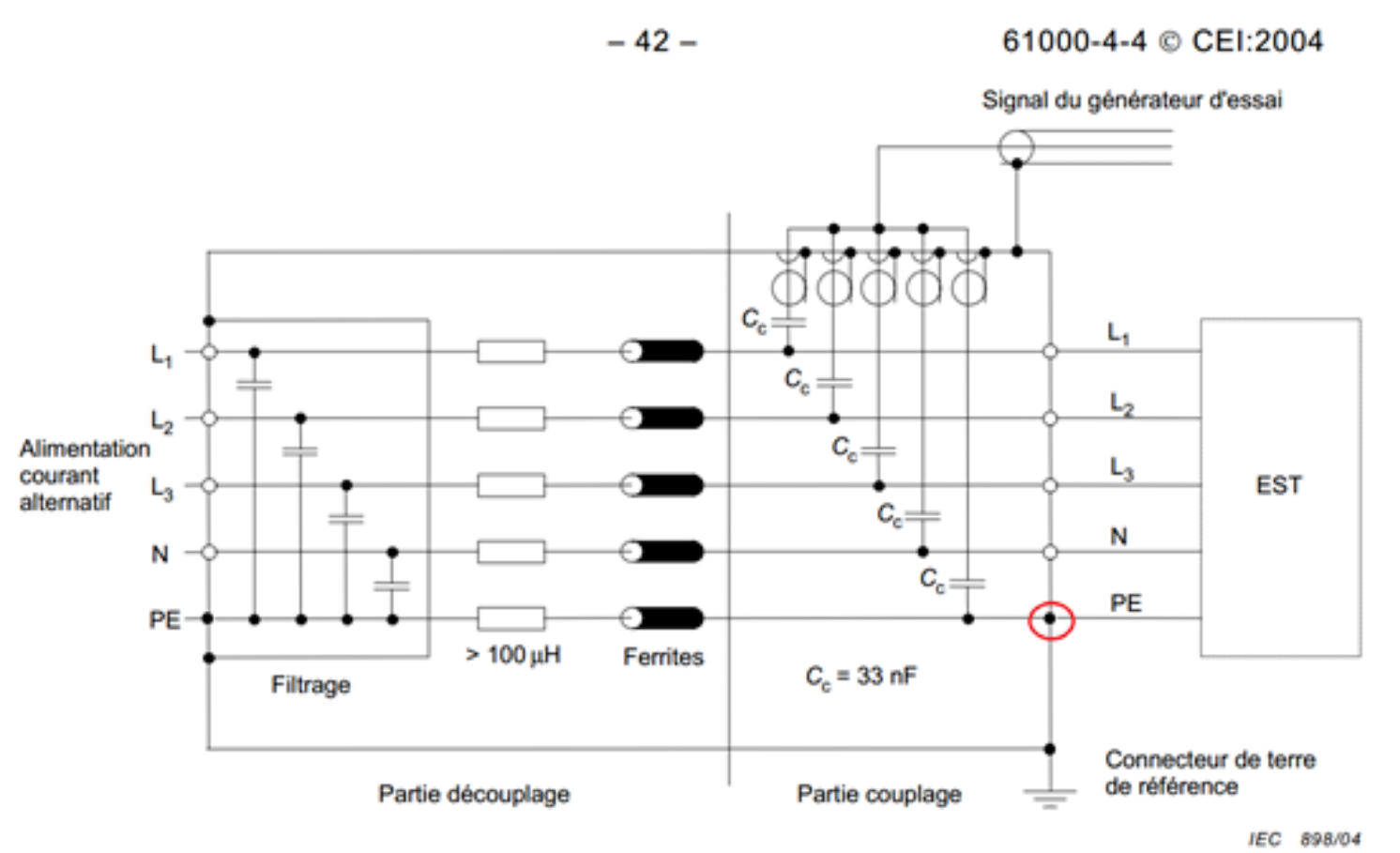

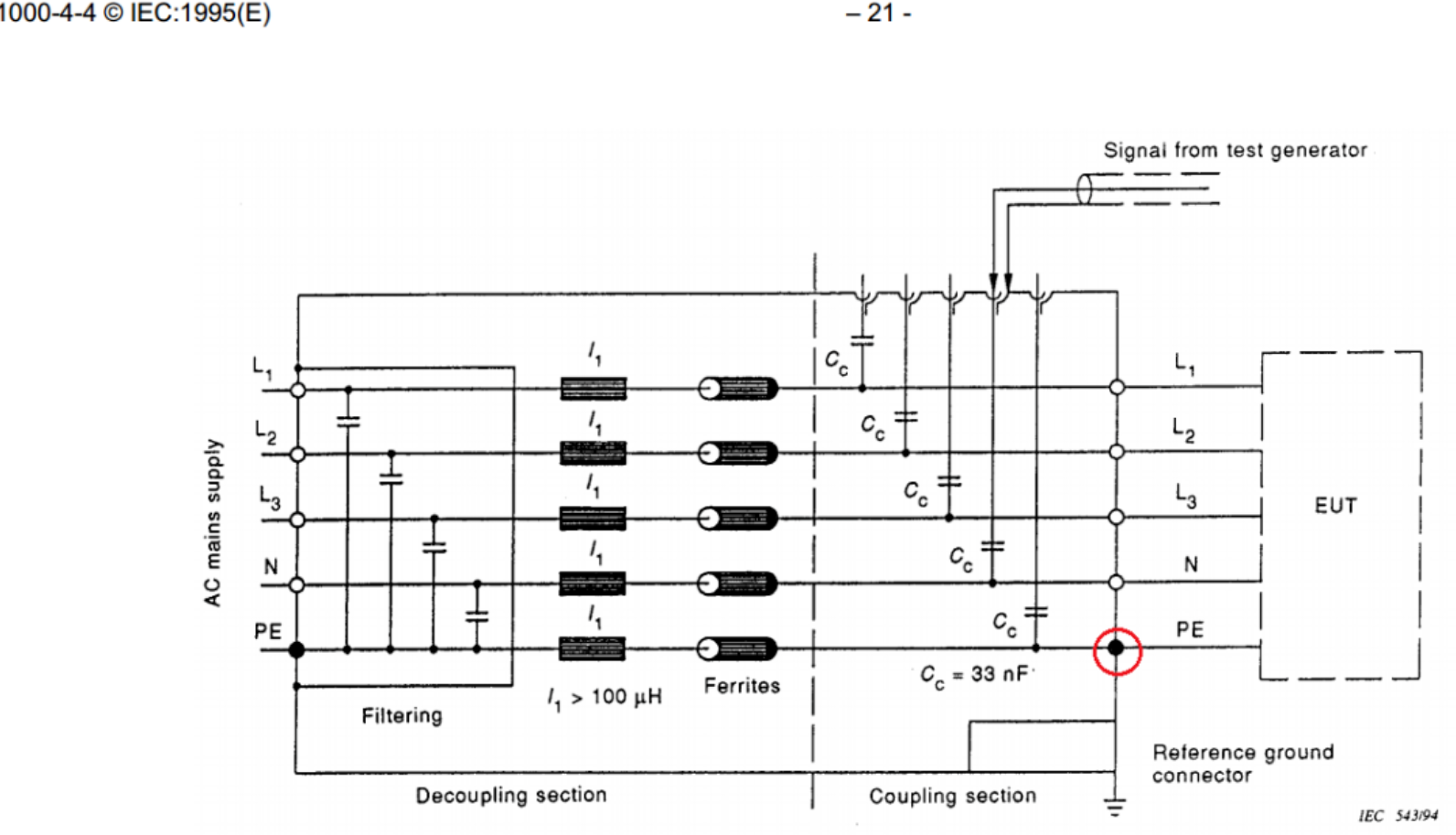

后文将对比 1995 版、2004 版与 2012 版框图，请关注红色圈标记的连接点存在的不同之处。

通过上方三份不同时期的标准截图能够明显看出，PE线的接线方式存在明显区别。1995版与2004版标准中，PE线和接地线的交汇点为实心标识，代表二者直接接地；而2012版新标准里，PE线与接地线交汇点采用空心标识，代表两者相互断开、无接地连通。

针对PE接线开展测试时，依据旧版标准的线路会将绝大部分干扰能量直接泄放至大地，流入被测设备（EUT）的干扰能量更少，测试也就更容易达标。

除此之外，各版本标准之间还存在其他区别，本文不再逐一详述，各位可自行查阅对应标准进行对比分析。

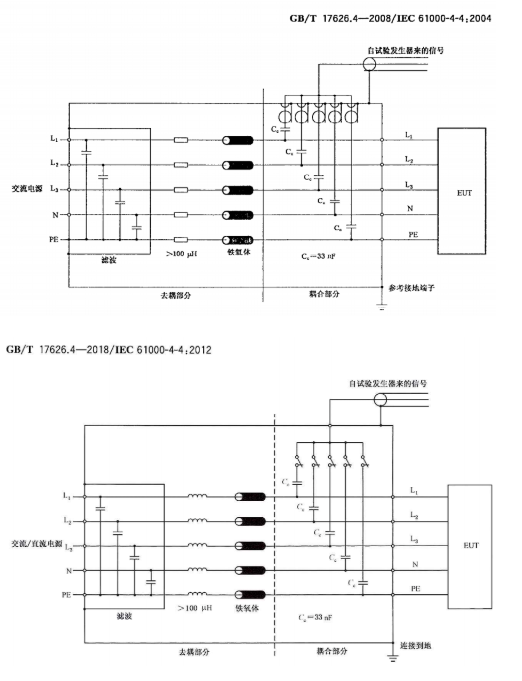

额外补充说明：除查阅相关IEC国际标准外，我也核对了国内标准的原理框图，下方依次为2008版、2018版国标框图：

标准《GB/T 17626.4-2008/IEC 61000-4-4:2004》虽标注等同采用 IEC 2004 版，但标准内 PE 与 GND 连接点均绘制为空心符号，与原版 IEC 61000-4-4:2004 存在差异。
