电磁兼容性中电源和地的干扰分析及电磁兼容设计的处理策略

电源电路是连接电子电路和电网的介质，而噪声是干扰电磁兼容设计的主要原因，随着PCB设计的发展，电磁兼容设计中的电压也是导致电路不稳定的主要因素。

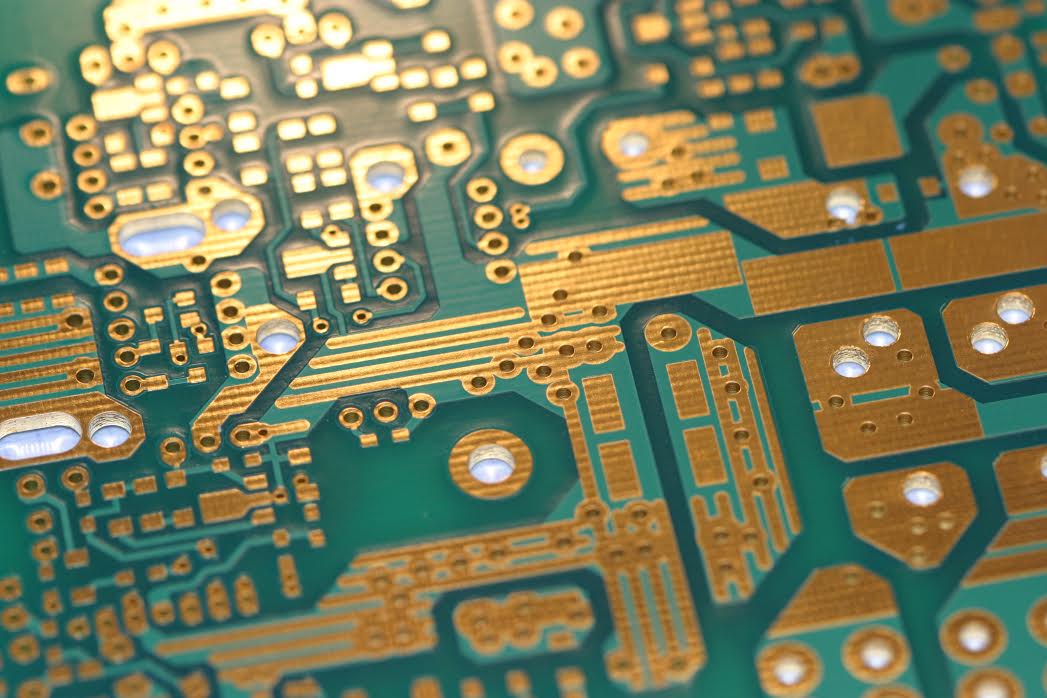

随着电子元器件集成度不断提升，电子产品内部电路结构愈发精密，对 PCB 电磁兼容设计标准要求更高。若电路设计优化进度跟不上器件升级节奏，极易产生电磁不兼容问题，因此需要针对性优化 PCB 布局与电路结构。

CPU、DSP 等逻辑芯片对电磁环境极为敏感，极易受电源、地线阻抗引发的电磁干扰影响，导致设备工作异常、性能下降。电源走线与地线存在寄生电阻、寄生电感，高速电路瞬态变化的电流会在此产生压降与噪声，是 PCB 电磁干扰的重要诱因。因此必须优化电源线与地线布局，使高速电流变化特性与电磁兼容设计要求相匹配。

多路电路共用同一路电源线时，线路负载加重、信号传输受限，电路间会形成公共阻抗干扰。相比单线独立供电的干扰，公共阻抗耦合带来的干扰影响更突出，是电源布线中重点管控的干扰来源。

电力线的电磁兼容性设计和处理作为PCB电磁兼容设计的重要组成部分，电力线的电磁设计和处理对稳定PCB电路起着至关重要的作用，包括以下几个方面：

　1）根据通过PCB的电流强度设置和调整电源线宽度，科学设置电源线宽度，可以大大降低电路运行过程中的电流阻抗。

2）注重电源线和地线的布线方向，一般来说，电源线和地线的布线方向应与电流的流向兼容。然而，就PCB电磁兼容设计而言，电源线和地线的布线方向应与数据的流向兼容，因为噪声问题将在此过程中得到解决。

3）合理设定引脚的长度。安装组件应用是增加引脚适用性的重要步骤，在应用安装元件时，必须减小电容提供的环路面积，安装元件能够减少元件分布电容的不良影响。在电磁兼容设计过程中，元件分布电容的影响是导致噪声产生的关键因素，元件分布电感平衡的原因在于引脚长度的缩小。

EMC的地线设计和处理主要是为了减少接地环路的干扰，消除噪声对PCB电磁兼容性的不良影响，可以从以下几个方面实现：

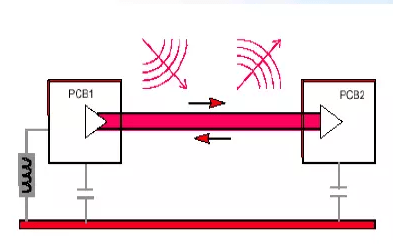

1）环路电流的形成是接地环路干扰的关键原因。然而，为了实际上减少回路电流的形成，工作是根据其电磁兼容性设计地线。具体来说，隔离器和共模扼流圈的应用是降低回路电流的必要措施。当形成回路电流时，公共阻抗是产生效果的主要因素。为了避免环路电流和环路接地线设计之间的冲突，需要在接地环路附近铺设一层厚的地线，以阻止引起噪声干扰的环路电流的形成。

此外，应确保极端位置的准确性，用于多层PCB中的地线平面，必须进行具体设定。同时，在PCB电磁兼容设计过程中，调整移位器的组装实际上是调整噪声干扰的重要措施，这意味着当噪声干扰超出一定限度时，移位器的调整能够降低噪声。

2）公共部件的电阻是导致EMC设计干扰的主要因素，然而，为了顺利实施地线的EMC设计，公共部件的电磁兼容性设计是重要的工作，无论是加厚地线还是涂层加工都能够避免公共部件的阻力。因此，地面模式的改变能够处理和优化并行单点。同时，在串联和并联设计的过程中，单点接地的产生也可以尽可能地消除公共电阻。

3）数字地和模拟地应彼此独立。一方面，数字地、模拟地分区布线隔离，避免模拟回路噪声串扰数字电路；另一方面，低频电路优先采用单点接地，可最大程度抑制公共阻抗干扰；高频电路不适宜单点接地，需改用多点接地的连接方式。

电子产品的有害物质检测主要包括检测方法的应用，检测项目的确定和废弃出口电子产品的回收。

a、电子产品有害物质检测的样品数量和方法选择。

b、检测项目的确定。与市场上的商品类似，电子产品的原材料具有不同的质量和类型。原材料应根据电子产品供应商和制造商的具体环保项目确定，这也有利于检测结果的改进。检测应从以下几个方面实施：

1）确保电子产品的种类，数量和指标达到相应的标准，并结合制造工艺流程的特点。

2）从所有位置和角度检测。必须实施法律和权威检测，以便检测结果既完整又准确。

3）充分了解物理和化学特性，将检测到的环境对电子产品的影响降至最低，并减少测量误差。具有不同特性的电子产品需要对应于不同的检测等级，以便检测到的数据可以更准确和科学。

C、废弃电子产品的回收和销毁。
