MIL-STD-461 军用电磁兼容（EMC）测试标准详解（含中国GJB对应标准）

标准简介

MIL-STD-461 是美国国防部（DoD）制定的电磁兼容性（EMC）测试标准，用于评估电子、电气和机电设备及其子系统的电磁特性。该标准是众多国际 EMI（电磁干扰）标准的基础，已被全球广泛采纳，为多项电磁兼容规范提供了技术依据。

MIL-STD-461 特别适用于以下设备类型：

· 外壳尺寸不大于机架级的电子设备；

· 多个外壳之间具有独立电气连接；

· 电源输入源于主电源（非电池供电）。

该标准不仅在美军体系中广泛应用，也成为全球军用 EMC 测试的“黄金标准”。

中国国军标中，等效对应的标准为：

· GJB 151B-2013

· ：《军用设备和分系统电磁发射和敏感度要求与测量》

· GJB 152A-1997

· ：《军用设备和分系统瞬态电磁场抗扰度要求》

这两部标准在项目结构、频率范围及测试目的上与 MIL-STD-461 基本对应，适用于中国国内军工研发、生产与出厂测试环节。

02

版本历史

该标准经历了多次修订，主要版本包括：

· MIL-STD-461A（1968）

· MIL-STD-461B（1980）

· MIL-STD-461C（1986）

· MIL-STD-461D（1993）

· MIL-STD-461E（1999）

· MIL-STD-461F（2007）

· MIL-STD-461G（2015，现行版本）

03

主要规范内容

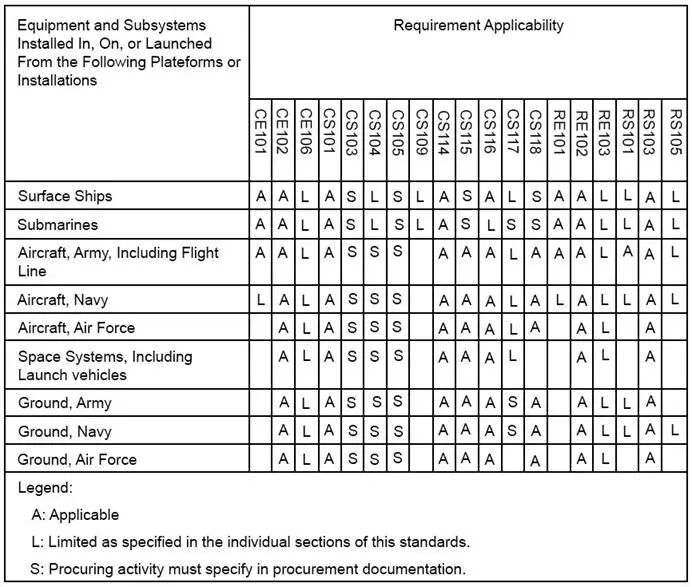

MIL-STD-461 为空军、海军和陆军的设备和平台定义了专门的 EMC 测试要求。测试项目采用字母+数字的编码方式表示，如 CE101、CS114、RE102 等。

04

版本历史

传导发射：10 kHz – 40 GHz

· 辐射发射：30 MHz – 18 GHz

· 传导抗扰度：10 kHz – 18 GHz

· 辐射抗扰度：30 MHz – 18 GHz

其他抗扰测试限值如下：

· 静电放电抗扰度（ESD）：2 kV – 30 kV

· 雷击感应电流（LITS）抗扰度：50 A – 100 A

05

MIL-STD-461的测试方法有哪些？

A. 传导发射测试（CE 类）

用于测量设备通过电缆传播的电磁干扰（EMI）。

· CE101：音频频率电流和电源线测试
适用频率：30 Hz – 10 kHz，用于评估设备电源线（含返回线）的低频干扰。

· CE102：射频电压和电源线测试
适用频率：10 kHz – 10 MHz，用于评估电源线在射频频段的发射。

· CE106：天线端口发射测试
适用频率：10 kHz – 40 GHz，用于发射器、接收器、放大器的天线端口发射测试。

B. 传导抗扰度测试（CS 类）

用于评估设备对通过电缆传入的电磁干扰的敏感性。

· CS101：电源线抗扰度（30 Hz – 150 kHz）

· CS103：天线端口互调响应测试（15 kHz – 10 GHz）

· CS104：天线端口对不期望信号的抑制（30 Hz – 20 GHz）

· CS105：天线端口交调抗扰度（30 Hz – 20 GHz，仅适用于接收机）

· CS109：结构电流抗扰度（60 Hz – 100 kHz，手持设备豁免）

· CS114：电缆注入射频信号抗扰度（10 kHz – 200 MHz）

· CS115：电缆脉冲激励抗扰度测试

· CS116：阻尼正弦瞬态抗扰度（10 kHz – 100 MHz）

· CS117：雷击感应瞬态抗扰度（适用于安全关键设备）

· CS118：人员静电放电（ESD）抗扰度（操作中放电）

C. 辐射发射测试（RE 类）

用于评估设备通过空间辐射的电磁干扰。

· RE101：磁场发射（30 Hz – 100 kHz）

· RE102：电场发射（10 kHz – 18 GHz）

· RE103：天线谐波与杂散发射（适用于发射设备）

D. 辐射抗扰度测试（RS 类）

用于评估设备对空间电磁干扰的抗扰能力。

· RS101

· ：磁场抗扰度测试（30 Hz – 100 kHz）

· RS103

· ：电场抗扰度测试（依平台不同而变化）

· 地面平台：2 MHz – 18 GHz

· 水面舰艇、潜艇、军机、航天器：10 kHz – 18 GHz

· 空军飞机：2 MHz – 18 GHz

· RS105

· ：瞬态电磁场抗扰度测试

验证设备壳体对短时高强度电磁场的抵抗能力，适用于核爆、雷击等极端环境。
