汽车电子的电磁兼容环境

电磁兼容基础概念

电磁兼容性（Electromagnetic Compatibility，简称 EMC）是汽车电子模块设计核心指标。其定义为：电子模块在所处电磁环境内可稳定正常工作，同时自身产生的电磁干扰不会对环境内其他设备造成超标影响。

简单来说，EMC 属于综合性技术指标，包含两大维度：一是设备对外电磁发射的抑制能力，二是设备抵抗外部电磁骚扰的抗扰能力。

车辆属于复杂移动式电磁环境，集成发动机点火系统、驱动电机、无线通讯、雷达传感器等多类电磁干扰源。整车各电子模块之间实现良好电磁兼容，是整车稳定、可靠运行的基础保障。

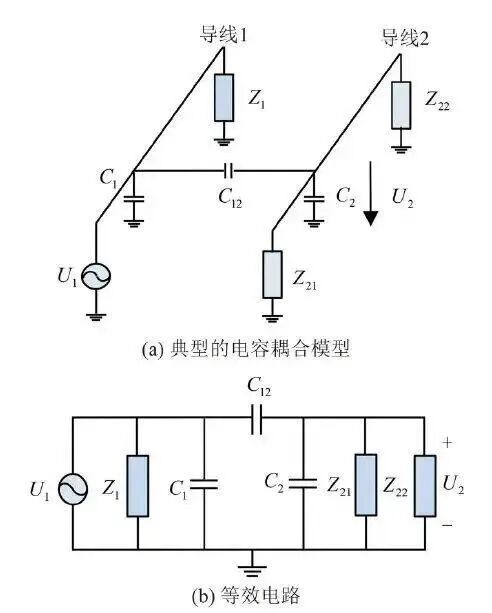

如图1所示，汽车线束内各导线间存在分布电容C₁₂；若导线1带有干扰电压U₁，干扰信号会经由该电容耦合，在导线2上感应生成干扰电压U₂。该耦合机理是传导干扰重要物理成因，掌握电容耦合模型，便于设计人员在线束布线阶段采用屏蔽、隔离等针对性抑制方案。

电磁干扰（Electromagnetic Interference，简称EMI），指各类会造成电子模块性能劣化的电磁能量耦合现象。车载电子领域中，EMI主要分为传导干扰、辐射干扰两类：

1. 传导干扰

干扰借助电源线、信号线、地线等导电介质，在不同电路网络间耦合传递。典型案例：发动机点火产生高频噪声，经供电线路传导至车载音响，造成收音机杂音。

2. 辐射干扰

干扰源以电磁波形式通过空间耦合至其他电路网络。典型案例：车载雷达、无线通信模块输出高频信号，通过空间辐射干扰周边传感器模组。

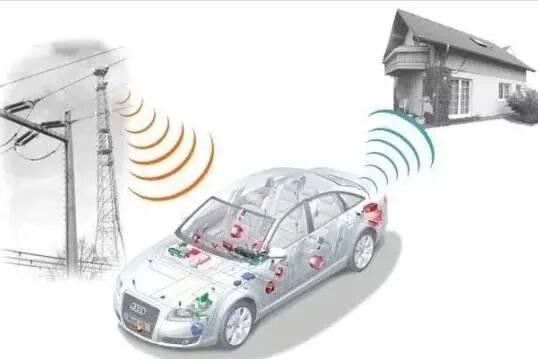

如图2所示，车辆运行时除了车内各类电子模块互相产生干扰外，还会承受高压输电线、通信基站等外部强电磁环境带来的辐射耦合影响。整车接地系统设计优劣，直接关系外部电磁干扰能否可靠泄放到大地。

电磁敏感度（Electromagnetic Susceptibility，简称 EMS），也叫电磁抗扰度，表征设备、系统受电磁干扰后性能劣化的程度。

EMS 数值越高，代表器件对电磁干扰越敏感，抗干扰性能越差。车载电子设计中，一般通过屏蔽、滤波、接地、优化 PCB 布局等方式降低敏感度、提升抗扰能力。

当下车辆电子化程度持续提升，ADAS 辅助驾驶、自动驾驶、车联网等功能，对整机电磁抗扰性能的要求也愈发严格。

补充区分要点：

EMI＝对外发射干扰（扰别人）；

EMS＝被外部干扰影响（被别人扰），二者共同构成完整 EMC 设计。

汽车电子零部件电磁兼容规范体系

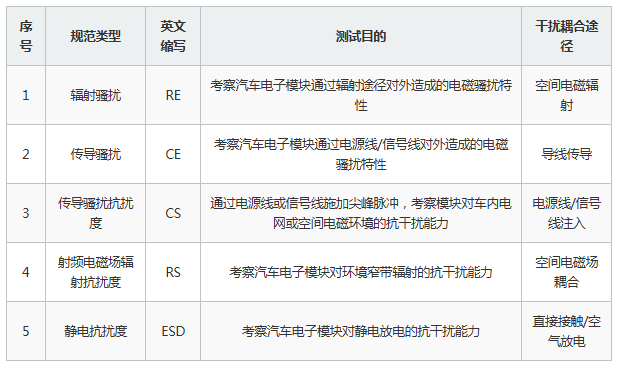

车载电子零部件电磁兼容规范，是保障整车电磁环境兼容、各模块互不干扰的技术根基。ISO等国际标准化组织针对各类EMC测试项目，均制定了完整细化的技术规范与试验要求。

辐射骚扰测试用于考核车载电子模块以空间辐射方式向外释放电磁干扰的特性。试验一般在电波暗室内开展，接收天线布置在 1m 或 3m 标准测试距离，采集模块向外辐射的电磁场强度，常规测试频段覆盖 150kHz 至数吉赫兹。

车载产品典型辐射干扰源头主要包括开关电源、高速时钟电路、电机驱动电路。

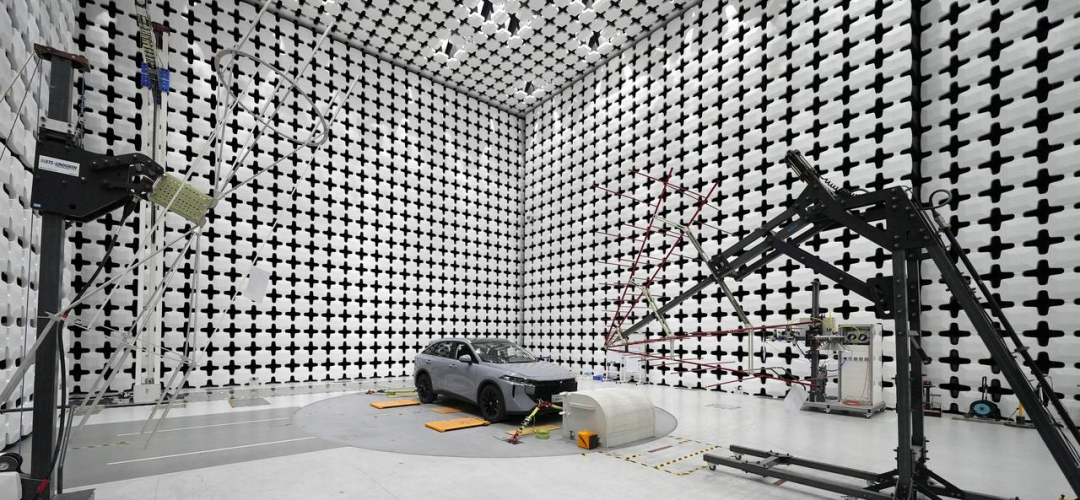

如图3所示，整车EMC试验需在大型电波暗室内开展，暗室内壁铺设吸波材料以消除电磁波反射，保证测试数据仅体现车辆自身辐射发射量。暗室空间尺寸、转台定位精度、天线极化方向都会大幅影响测试结果。

 EMI发射测试系统由电波暗室、EUT被测件、接收天线、EMI测试接收机与配套控制软件构成。零部件级测试时，被测件放置于试验台；整车测试则将整车安置在转台，天线沿车辆各个方位扫描采集信号。

传导骚扰测试用于考核车载电子模块经由电源线、信号线向外传导电磁干扰的特性。测试借助阻抗稳定网络（LISN，人工电源网络 AN）采集电源线上的传导噪声电压、噪声电流，常规测试频段为 150kHz～108MHz。合理的电源滤波电路设计与完善的接地方案，是抑制传导骚扰的核心手段。

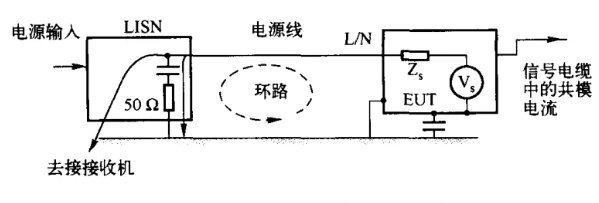

如图 4 所示，传导骚扰测试时将 LISN 线路阻抗稳定网络串联于电源输入端与被测件 EUT 之间，为噪声测量提供标准 50Ω 阻抗测试接口。测试布置过程中若形成接地环路，会引入额外共模电流，造成测试数据失真，因此接地方案设计是试验布置的关键要点。

传导骚扰抗扰度测试通过电源线、信号线向车载电子模块注入标准尖峰脉冲或连续波干扰，检验模块承受车载电网瞬态波动、空间电磁感应传导干扰的性能。

 ISO 7637-2标准定义的各类浪涌脉冲为本项测试核心内容。试验利用人工网络（AN）复刻整车线束阻抗特征，将标准脉冲耦合至被测部件电源线与信号线。整套试验布置须严格遵循标准规范，精准控制线束长度、接地方案以及脉冲发生器接线结构。

射频电磁场辐射抗扰度用于验证车载电子模块抵御环境窄带辐射电磁场干扰的能力。测试设备由信号源搭配功率放大器驱动发射天线，在被测件周边建立均匀电磁场；常规测试频段为 20 MHz～6 GHz，部分标准可扩展至 18 GHz。试验全程被测模块需维持正常工作状态，性能下降幅度不得超出标准限定等级。

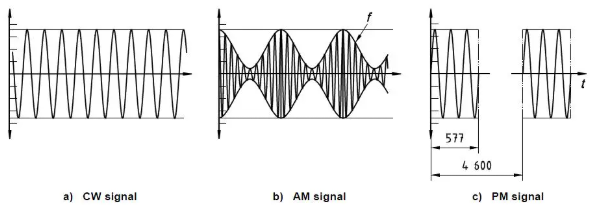

如图5所示，射频辐射抗扰度测试一般采用连续波（CW）、调幅（AM）、脉冲调制（PM）等多种调制波形，以此复现真实工况下不同类型的射频干扰。调制参数的选取会直接改变试验严酷等级与考核侧重点。

静电放电是车载电子产品主要电磁干扰来源，极易造成元器件击穿损毁、整机功能异常，静电抗扰度相关测试内容将独展开详细说明。

电源线传导干扰与 ISO 7637-2 浪涌脉冲

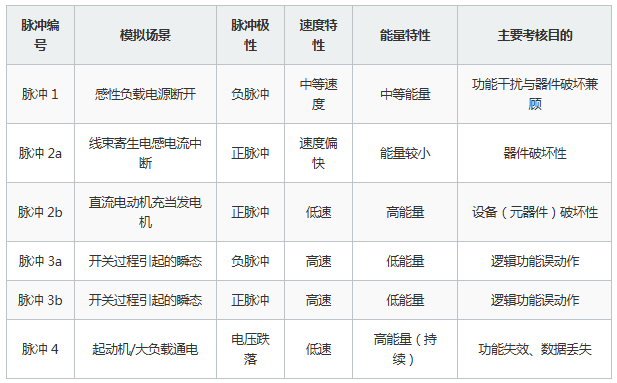

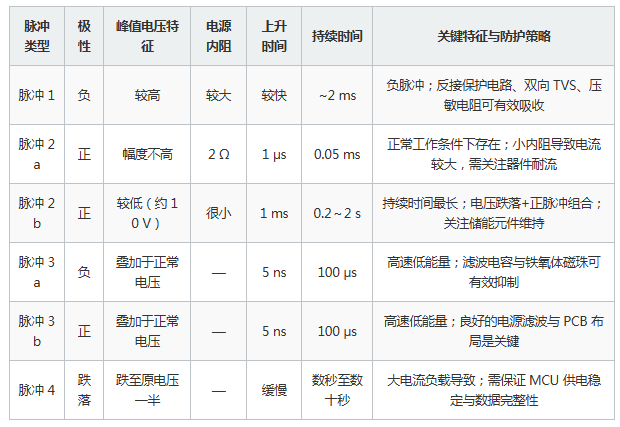

电源线传导干扰与信号线传导干扰是传导抗扰度测试两大核心考核维度。对电子模块来说，电源侧的瞬态扰动会直接冲击电源回路电路，严重时引发功能异常甚至元器件损毁。ISO 7637-2标准给出多类标准化脉冲波形，可完整复现车载电气系统中各类瞬态干扰实际工况。

该脉冲用于模拟车辆上电后，继电器、电磁阀、喇叭等感性负载断开供电瞬间，在并联电源端口产生的瞬态电压现象。脉冲1属于车载电子模块设计必须应对的基础干扰脉冲，任意感性负载通断过程中都极易产生该类干扰。

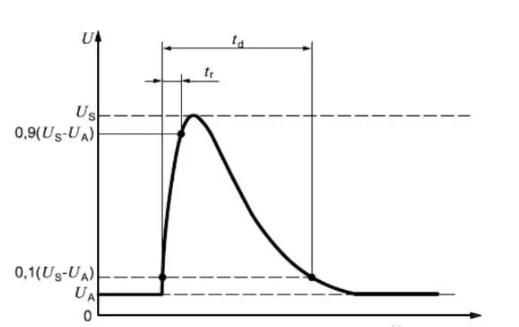

如图6所示，典型瞬态脉冲波形由峰值电压$U_S$、上升时间$t_r$、持续时间$t_d$三项关键参数界定。脉冲1能量主要集中在2ms左右区间，属于中速、中能量脉冲干扰，会同时造成电子模块误动作、元器件损坏两类问题。脉冲1为负向脉冲，常规电源反接保护电路即可实现基础防护；电路设计中采用双向TVS二极管、压敏电阻均可有效吸收脉冲能量，保护后端电路。

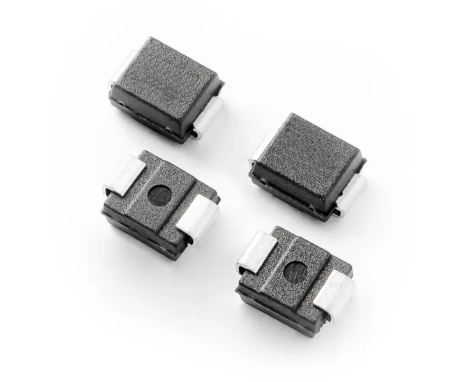

如图7所示，TVS瞬态电压抑制二极管是抑制脉冲1这类负向浪涌的核心防护器件。该器件响应速度快、钳位电压稳定，可在纳秒级时长内将过压脉冲钳位至安全电压区间，被大量运用于车载电子电源输入端与信号接口电路。

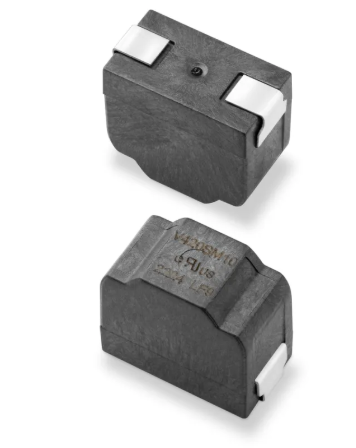

如图8所示，压敏电阻为另一类常用浪涌吸收元器件，具备非线性伏安特性：当其两端电压超过动作阈值时，阻抗会急剧降低，以此泄放过压能量。对比TVS二极管，压敏电阻可承受更大通流，更适配高能量脉冲吸收场景，但响应速度存在明显劣势。

脉冲2a用于模拟线束寄生电感作用下，与模块并联设备的电流骤然切断所产生的瞬态工况。并联支路电流突然断开时，线束电感为维持原有电流，会生成幅值较高的正向脉冲电压。

脉冲2a上升时间约1μs，持续时间约0.05ms，源内阻仅2Ω，可输出较大瞬时电流。该脉冲在车辆正常运行时持续存在，因此电子模块遭受该干扰期间必须维持功能正常。受车载线束电感偏小影响，脉冲2a属于幅值不高、前沿陡峭、脉宽窄、内阻低的正向脉冲，会对半导体元器件造成一定损坏风险。

脉冲2b用于模拟直流电机工作时充当发电机、同时点火开关断开产生的瞬态工况。波形分为两个典型阶段：第一阶段，点火开关断开，在线束寄生电感影响下，电源端口电压快速跌落；第二阶段，电压跌落结束后，直流电机依靠惯性持续转动，进入发电状态，生成幅值偏低、持续时间较长的正向脉冲。

如图9所示，整车线束总长可达数千米，线束自带的寄生电感、寄生电阻是脉冲2b这类瞬态干扰产生的关键物理成因。通过合理对线束分段布设、优化接地节点分布、完善屏蔽层结构设计，能够有效削减寄生参数引发的干扰幅值。

脉冲3用于模拟各类开关动作产生的瞬态干扰，分为负向脉冲3a与正向脉冲3b两类。车辆模块内部继电器、固态开关，以及整车各类开关通断时，受线束分布电容、分布电感共同作用，电源端口会产生大量浪涌脉冲。

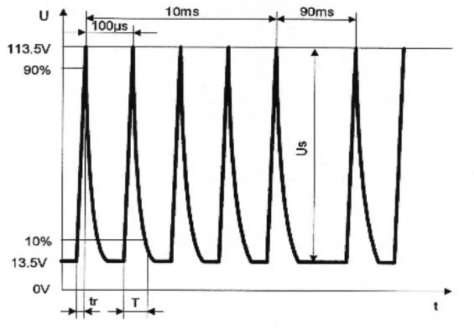

如图10所示，脉冲3b为叠加在13.5V标准供电电压上的高速正向脉冲串，上升沿极陡，脉宽约100μs，重复频率高。脉冲3属于叠加在正常工作电压上的暂态浪涌，因此要求电子模块受干扰时功能不能异常。

 整车线束分布电容、分布电感数值偏小，致使脉冲3上升时间可达5ns级别。这类超快速瞬态脉冲极易耦合进入数字电路电源引脚，造成逻辑电平误触发。为此PCB设计阶段必须重点做好电源去耦与滤波处理。

脉冲4用于模拟内燃机启动机工作、大功率负载上电时出现的电源电压跌落工况（不含启动瞬间尖峰电压）。启动机或大功率负载上电瞬间会抽取巨大瞬时电流，使整车蓄电池电压大幅下降，电压可跌至正常值一半左右，跌落持续时长可达数秒乃至数十秒。此阶段电子模块易因供电不足出现误动作，内部MCU还可能发生数据丢失、程序错乱、整机复位等故障。

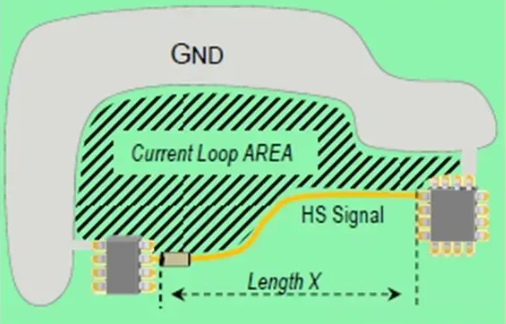

如图11所示，针对脉冲4这类长时间电压跌落工况，PCB布局里电源去耦电容的容量大小与摆放位置起到关键作用。过大的电流环路面积除了会提升辐射发射水平，在电压跌落阶段还会依靠电感效应放大电源纹波。设计时需尽可能缩小高速信号线与电源回流路径形成的环路面积。
