工频磁场抗扰度试验该如何开展？

本部分GB 17626.8标准，规定了设备正常工作状态下，针对住宅、商业区域、工矿厂区、发电站及中高压变电站环境工频磁场干扰的抗扰度指标，用于考核各类家用、商用及工业电气电子设备在连续或短时工频磁场环境下的工作性能。

工频磁场主要由载流导体的工频电流形成，仅有少量来源于周边设备（例如变压器漏磁）。在分析邻近导体带来的磁场影响时，需要划分两类工况：一是设备正常工作电流，所生成的磁场幅值低且保持稳定；二是故障工况下的短路电流，会形成幅值很高的磁场，但持续时间有限，直至保护器件跳闸。其中熔断器动作时长约数毫秒，继电保护装置动作时长可达数秒。

本次试验采用工频正弦磁场波形。

★感应线圈 induction coil

具备固定外形与尺寸的导体环。线圈通入电流后，可在线圈平面及其包围区域内形成恒定磁场。

★感应线圈因数 induction coil factor

在未放置被测设备时，线圈中心位置测得的磁场强度与线圈通电电流之比，该数值由线圈自身尺寸决定。

★浸入法 immersion method

向受试设备施加磁场的试验方式，把被测设备放置在感应线圈的中心区域。

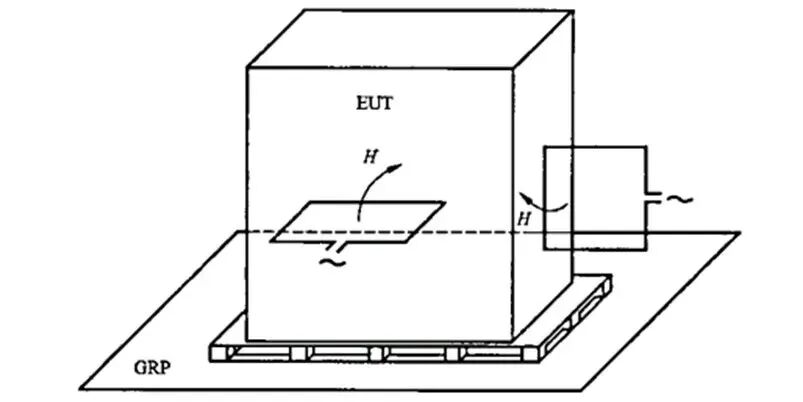

★邻近法 proximity method

一种给受试设备施加磁场的试验方法：使用小型感应线圈沿着受试设备外壁缓慢移动，以此定位设备上对磁场干扰尤为敏感的区域。

★接地（参考）平面(GRP) ground(reference)plane (GRP)

一块导电平板，该平面的电位作为统一的公共参考电位。

试验磁场由感应线圈的通入电流产生，采用浸入法对受试设备施加磁场干扰。整套试验装置包含试验电流发生器、感应线圈及配套辅助测试仪器。

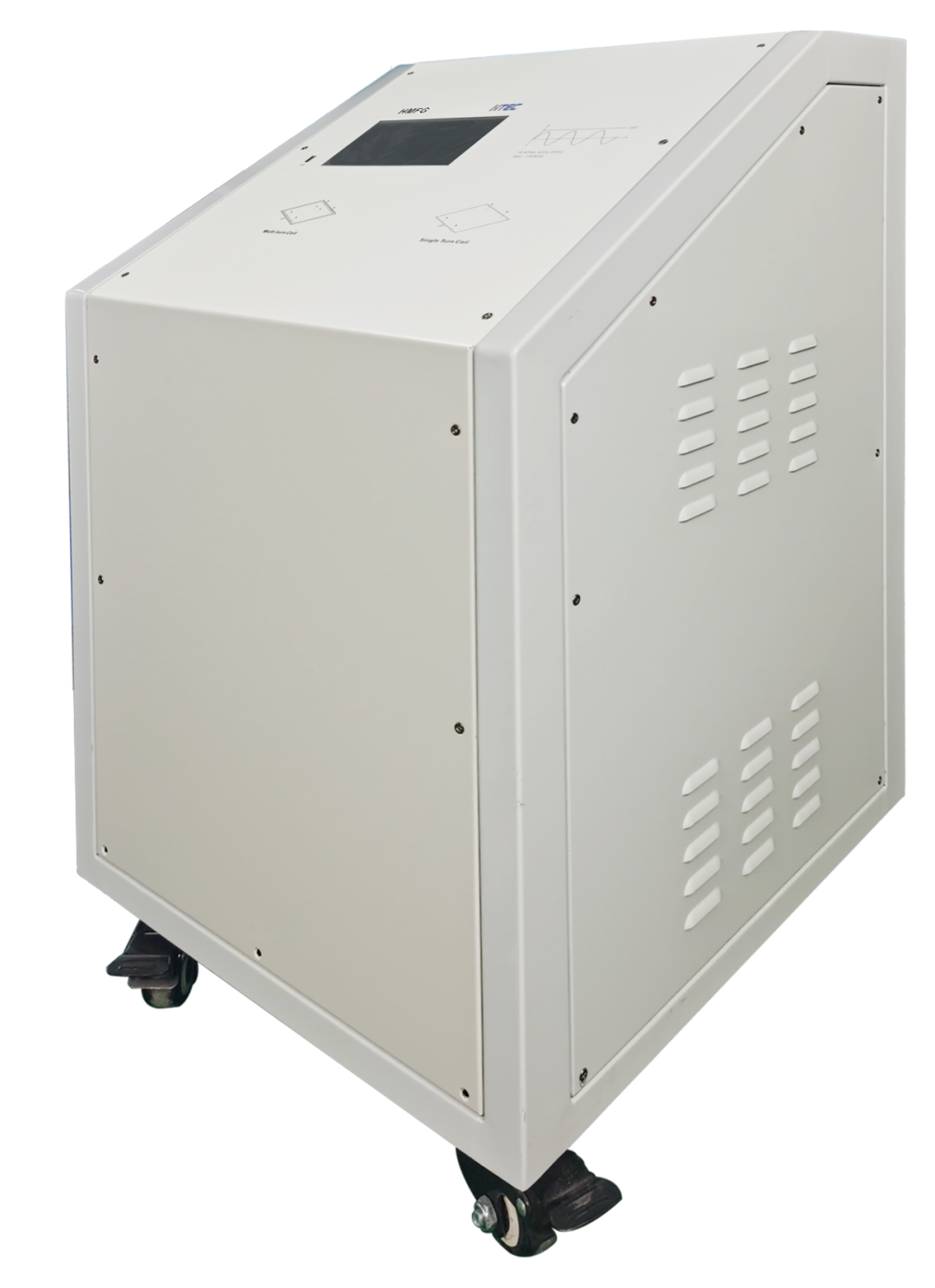

发生器输出波形应与试验磁场波形一致，可为指定感应线圈提供所需试验电流。发生器容量根据线圈阻抗确定，线圈电感范围为 2.5μH（1m 标准线圈）至数微亨，例如 1m×2.6m 矩形感应线圈的电感为 6μH。

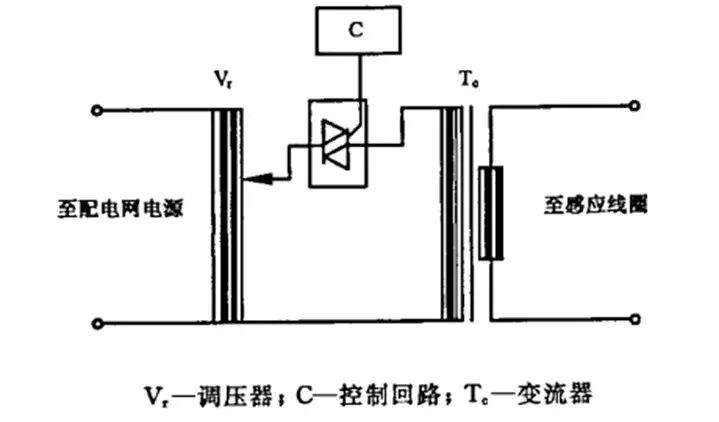

典型电流源主要由接入电网的调压器、电流互感器，以及短时试验控制电路构成。发生器可工作在连续模式与短时模式，输出电流为正弦波形。

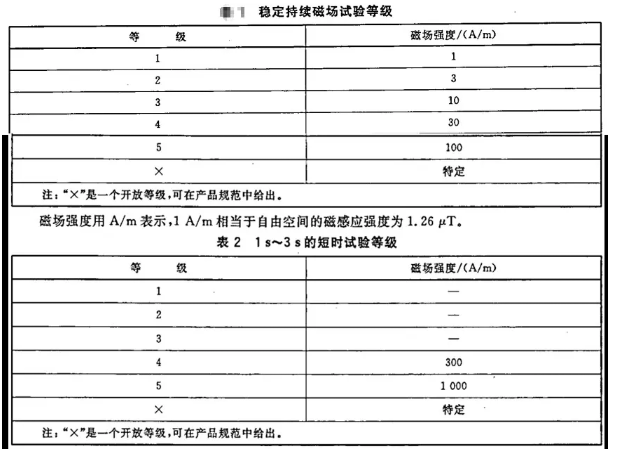

感应线圈产生的磁场强度，应当匹配选定的试验等级，并满足规定的磁场均匀度要求。感应线圈需采用铜、铝或是其他非磁性导电材料制作，截面规格与机械结构需保障试验过程中线圈保持稳定。为降低试验电流，可以采用多匝结构的线圈。

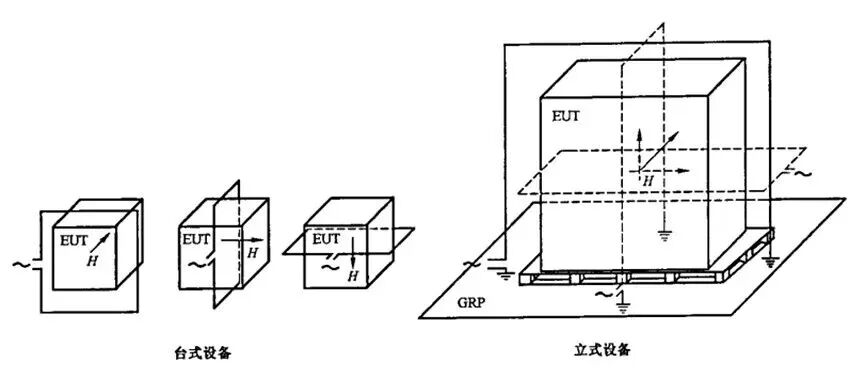

 感应线圈尺寸需足够大，能够从三个相互垂直的方位包围受试设备。可依据受试设备外形尺寸，选用不同规格的感应线圈。

 针对台式与立式设备所使用的感应线圈，需保证受试设备整体空间内的磁场偏差控制在±3dB。磁场均匀性指标，仅对垂直于线圈平面这一个方向做出要求。

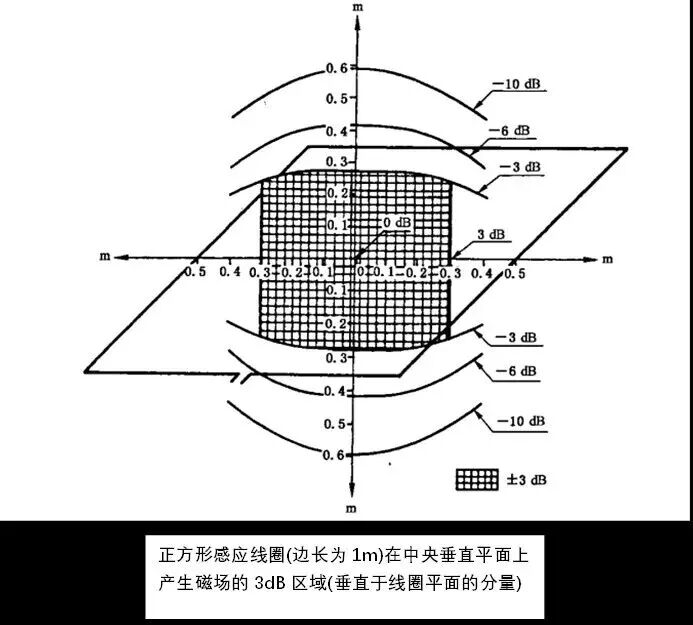

例如测试小型设备（计算机显示器、电能表、程控发射机等）时，选用边长1m的正方形或直径1m的圆形标准感应线圈，线圈采用小截面积导体制作。正方形标准线圈对应的有效试验空间为0.6m×0.6m×0.5m（高）。若需要优于±3dB的磁场均匀度，或是对体积更大的产品开展测试，可采用双线圈结构的亥姆霍兹线圈。亥姆霍兹线圈由保持合适间距的两个及以上线圈组合而成。

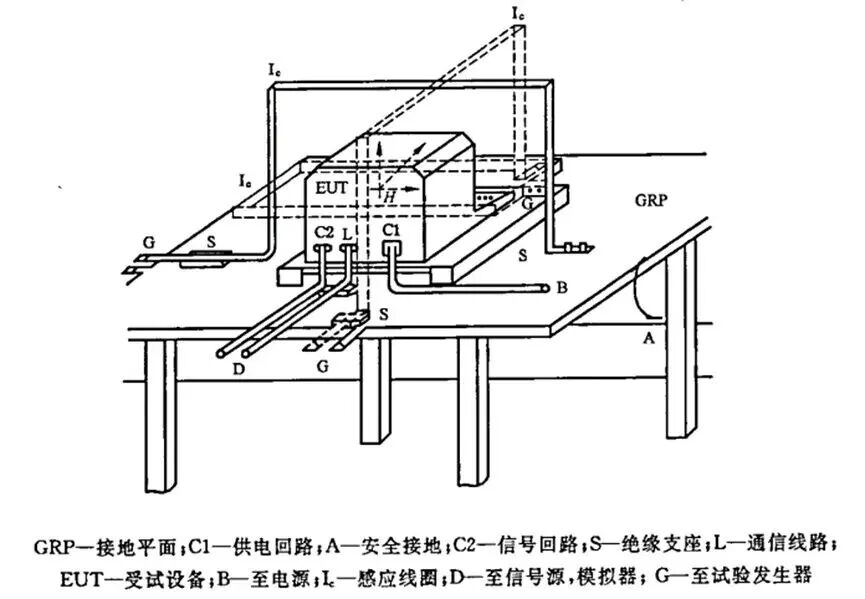

受试设备的摆放与接线需满足正常工作条件。设备放置于接地参考平面之上，二者之间垫置厚度0.1m的绝缘支撑物，例如干燥木块。设备外壳通过受试设备自身接地端子，直接与接地参考平面的保护地相连。电源回路、输入及输出线路分别对接供电电源、控制单元与信号源，优先选用设备厂家配套或推荐的线缆。若无指定线缆，则选用适配设备信号传输的非屏蔽电缆。每根线缆需保留1m长度处在磁场区域内。通信数据线按照对应技术规范与标准要求接到受试设备。试验发生器与感应线圈之间的距离不得大于3m，发生器的接地端应当和接地参考平面可靠相连。
