GB/T 17626.5 浪涌（冲击）抗扰度试验详解

一、标准基础信息

1.版本沿革

GB/T 17626.5-2019 与 IEC 61000-4-5:2014 技术内容一致（等同采用），自 2020 年 1 月 1 日起生效，取代 2008 年发布的前一版本。

2. 在抗扰度试验系列中的位置

GB/T 17626 是一整套抗扰度试验规范，浪涌试验只是其中一项。同系列还包括静电放电（.2）、射频电磁场辐射（.3）、电快速瞬变脉冲群（.4）、射频场感应的传导骚扰（.6）、工频磁场（.8）、电压暂降与短时中断（.11）等分项。浪涌的本质是能量大、电压高的瞬态冲击，对应现实中两类主要诱因 —— 远处落雷在电网上引起的感应过电压，以及大功率电器投切电网时产生的操作过电压。正因如此，工业整机、电源滤波器、AGV 充电站、半导体机台等产品都将它列为必做的 EMS 项目。

3. 考核对象与端口

几乎覆盖所有交 / 直流供电的电气电子设备。考核端口包括交流电源输入、直流电源输入、控制与信号长线三类；典型产品涵盖半导体晶圆设备、MFC、工业控制柜、电源滤波器、AGV 智能充电站、电能表、工控仪器、IT 与医疗设备。

二、核心试验波形（标准强制两种波形）

1. 1.2/50μs 组合波——工业 / 电源设备通用

发生器以开路状态输出电压、短路状态输出电流来定义：

- 开路电压：前沿 1.2μs（允差 ±30%），半峰值宽度 50μs（允差 ±20%）；

- 短路电流：前沿 8μs（允差 ±20%），半峰值宽度 20μs（允差 ±20%）。

适合 220V 交流输入、直流供电、设备内部短控制线、充电接口及滤波器电源端口等场景。

2. 10/700μs 长波形—— 通信端口的专用波形

主要面向室外铺设、长度超过 300m 的对称通信总线，如厂区远距离 485 总线、户外通信线缆。车间内部的短控制线通常不涉及此波形。

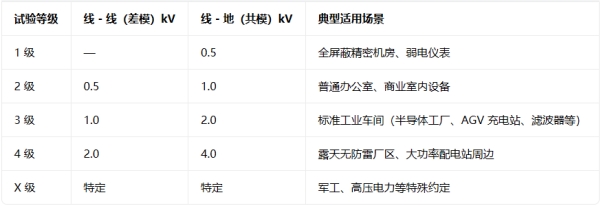

三、5 档试验严酷等级

（线对线差模 / 线对地共模电压）

需要说明的是，线 - 地（共模）电压取值是线 - 线（差模）的 2 倍。

结合应用场合，业内通常这样定级：

- 半导体设备、SEMI 认证整机、AGV 压缩充电站、工业电源滤波器按 3 级执行，即差模 1kV、共模 2kV；

- 户外充电桩、露天控制柜按 4 级执行；室内办公用 IT 设备取 2 级即可。

四、端口耦合注入方式

（缺一不可）

1. 交流单相电源端口（L/N/PE）：差模浪涌加在 L-N 之间；共模浪涌则对 L-PE、N-PE 分别施加。耦合 / 去耦网络（CDN）负责把浪涌注入被测线路，同时把电网侧干扰隔离开，确保波形不失真。

2. 直流电源端口：正负极间做差模，正极对地、负极对地分别做共模，全部工况都要测到。

3. 控制 / 信号线缆端口：一般只做共模，即以电容耦合方式向信号线对地注入浪涌。短距离控制线可不做差模；长距离总线则按 4 级从严执行。

五、完整标准化试验流程

1. 设备预处理：设备满载持续运行，先记录初始精度、通信与输出功能等基线数据；试验全程设备保持正常工作，严禁空载 —— 空载状态发现不了 PCB、芯片的隐性损伤。

2. 接地布置：使用标准铜接地平板，机壳可靠接地；屏蔽电缆的屏蔽层需 360° 低阻抗搭接。

3. 浪涌施加强制规则：

- 差模、共模两种耦合方式都要分正、负极性各测；

- 每个极性至少打 5 次；

- 相邻两次间隔不得小于 60s，让 TVS、压敏电阻等防护器件充分泄放并恢复；

- 交流供电设备还须在电源相位的 0°、90°、180°、270° 四个点分别施加，以覆盖各种电网状态。

4. 实时全程监控：施加瞬间同步观察屏幕显示、总线通信、功率输出、报警状态、设备是否复位停机，以及有无打火、击穿等硬件现象。

5. 后稳态验证：全部浪涌结束后再连续运行 30 分钟，复测精度与控制逻辑，确认没有留下隐性器件损伤。

六、四级试验判定准则

（工业设备硬性门槛）

工业设备对试验结果按四个等级验收：

1. A 级（工业 / 半导体设备强制合格标准）：从冲击开始到试验结束后的长期运行，功能、精度、通信全程无异常、无降级、无误动作、无重启。滤波器、AGV、晶圆设备的出厂检验和 SEMI 审核只接受 A 级。

2. B 级：冲击瞬间出现短暂功能下降，脉冲过后自行恢复，无永久性硬件损伤。此等级仅民用小家电可接受，工业设备判不合格。

3. C 级：故障后需人工重启或复位才能恢复，元器件无击穿烧毁。工业场合同样判不合格。

4. D 级（完全失效）：彻底失效 —— 元器件击穿、电源短路、主板烧毁等永久损坏，直接不合格。

七、2019 版对比 2008 版

的主要变化

1. 为浪涌波形补充了完整的数学模型附录，发生器校准有了量化依据；

2. 耦合 / 去耦网络（CDN）纳入强制定期校准范围，旧版只要求校准发生器本体；

3. 补充了 200A 以内大功率工业设备和充电设备的耦合方案，直接回应 AGV 充电站类应用；

4. 删去老旧高速通信线的冗余条款，试验逻辑向工业设备统一；

5. 明确了 CDN 开路输出电压与短路输出电流的对应关系，从源头避免实验室波形失真；

6. 精简长距离通信线的配置说明，区分室内短线与户外长线两套做法。

八、典型应用场景与工程整改方案

1. 电源滤波器：抑制传导浪涌本就是滤波器的职责之一，浪涌试验因此成为滤波器最关键的考核项。在 3 级共模 2kV 的冲击下，滤波器必须把高压能量完整泄放掉，保证后级主控、驱动芯片不损坏。

2. AGV 智能压缩充电站：充电站交、直流输入功率大，且连着车载电池的长线缆；半导体车间属 3 级严酷工业环境，差模 1kV、共模 2kV 的浪涌必须全项通过。一旦防护失效，BMS 电池管理主板、充电功率管极易被烧毁。

3. 半导体整机（SEMI E33 电磁兼容要求）：半导体工厂要求进厂整机满足 IEC 61000-6-2 工业场所 EMC 规范，其中抗扰度部分必然包含 GB/T 17626.5 的 3 级浪涌测试；对应检测报告是晶圆厂设备准入的必备文件。

4. 工程整改通用方案（浪涌测试不合格优化）：

- 电源入口做三级防雷：气体放电管（GDT）先泄放、压敏电阻（MOV）承接、TVS 精细钳位；

- 机壳低阻抗多点接地，地线尽量短、尽量粗；

- 提高滤波器共模 / 差模电容的耐压余量，增强对低频冲击的泄放能力；

- 信号口加装专用信号防雷器，总线两端配终端匹配电阻。

九、合规实验室测试硬件配置要求

具备 CNAS/CMA 资质的实验室，完成浪涌试验至少需要以下装备：

1. 1.2/50μs 组合波发生器；

2. 单相 / 三相电源 CDN；

3. 信号端口电容耦合夹具；

4. 标准接地铜平板及大功率设备承载工装。

十、配套关联标准

与本标准配套使用的相关文件：

1. 工业环境通用要求：抗扰度看 GB/T 17799.2 / IEC 61000-6-2，发射看 GB 17799.4 / IEC 61000-6-4；

2. 商住轻工业环境：抗扰度 IEC 61000-6-1，发射 IEC 61000-6-3；

3. 低压电器安规基础：IEC 60947-1（涉及低压开关、滤波器配套空开）；

4. 半导体行业专项：SEMI E33（整机 EMC 准入）。
