IEC 61000-4-18 标准解读：阻尼振荡波抗扰度试验技术解析

随着现代电力系统的快速发展和电气电子设备的广泛应用，设备在复杂电磁环境下的可靠性问题日益突出。阻尼振荡波作为电力系统中常见的电磁干扰现象，主要由高压开关操作、气体绝缘变电站内部电弧放电以及高空电磁脉冲（HEMP）等因素产生。这类振荡波具备频带范围宽、衰减特性复杂、能量集中的特点，会对电气电子设备的稳定运行形成较大威胁。

在 IEC 61000 电磁兼容标准体系内，IEC 61000-4-18 作为该系列的第 18 部分，专门围绕阻尼振荡波这类特定电磁骚扰制定了完整的测试规范。

该标准的编制，源于电力现场阻尼振荡波干扰带来的实际测试需求。在高压 / 中压（HV/MV）变电站中，隔离开关的投切操作会产生频率在 100kHz 到 1MHz 区间的慢速阻尼振荡波；而气体绝缘变电站（GIS）内部电弧放电，能够激发频率达到 3MHz、10MHz 甚至 30MHz 的快速阻尼振荡波。

除此之外，高空电磁脉冲（HEMP）也可能在各类设施的线路上诱发同类高频阻尼振荡波。这类电磁干扰会对变电站内保护继电器、控制装置、通信设备等关键装置的正常工作造成不良影响。

IEC 61000-4-18 的版本迭代，对应着测试技术的持续完善。当前有效版本为 2019 年 5 月发布的第 2 版（IEC 61000-4-18:2019），并于 2019 年 8 月发布第 1 号勘误表（COR1:2019）。该版本废止并替代了 2006 年发布的第 1 版以及 2010 年发布的第 1 号修改单，属于一次重要的技术修订。对比第 1 版，第 2 版包含多项技术更新：新增阻尼振荡波波形数学建模、补充测量不确定度附录 B、增加高速耦合 / 去耦网络（CDN）相关要求、配套 CDN 校准流程、新增利用电容耦合夹在互连线上开展快速阻尼振荡波测试的方法、补充 CDN 非工作状态下 DC/DC 转换器的测试流程，同时新增附录 C，说明输入端口带有 DC/DC 转换器的受试设备供电方案。

标准基本信息与体系定位

1

标准体系结构与版本演进

IEC 61000-4-18 在 IEC 61000 电磁兼容标准体系中有着明确的定位。IEC 61000 系列采用分层架构，分为基础标准、通用标准和产品标准三个层级，覆盖 EMC 相关术语定义、电磁环境条件、限值要求、测试方法、通用规范等全部内容。在这套体系里，IEC 61000-1 系列规定基础概念与定义；IEC 61000-2 系列用于电磁环境分类；IEC 61000-3 系列管控谐波电流、电压波动与闪烁限值；IEC 61000-4 系列统一各类电磁现象的抗扰度测试方法；IEC 61000-5 系列提供安装与骚扰缓解指南；IEC 61000-6 系列规定不同应用场景的通用 EMC 要求。

IEC 61000-4-18 的版本更迭体现了技术优化的过程：2006 年 11 月发布第 1 版（IEC 61000-4-18:2006）；2010 年 4 月发布第 1 号修改单（IEC 61000-4-18:2006/AMD1:2010）；2011 年 3 月推出合并版本（IEC 61000-4-18:2006+AMD1:2010 CSV）；后续在 2019 年 5 月推出第 2 版（IEC 61000-4-18:2019），同年 8 月发布配套勘误表（IEC 61000-4-18:2019/COR1:2019）。

该标准由 IEC 电磁兼容性技术委员会 TC 77 下属的高频现象分委会 SC 77B 负责编制，精细化的分工模式保障了标准内容的专业性与权威性，对应的国际标准分类号（ICS）为 33.100.20（抗扰度），清晰界定了该标准所属的技术领域。

2

标准基本信息与适用范围

标准全称为《Electromagnetic compatibility (EMC) - Part 4-18: Testing and measurement techniques - Damped oscillatory wave immunity test》，中文名称为《电磁兼容性（EMC）第 4-18 部分：测试与测量技术 阻尼振荡波抗扰度试验》。第 2 版于 2019 年 5 月 16 日正式发布，全文共 115 页，采用英法双语版本。

标准划定了清晰的适用边界，用于评估运行状态下电气、电子设备的抗扰性能，主要包含两类测试场景：a）高压、中压（HV/MV）变电站电源电缆、控制电缆、信号电缆上出现的重复性慢速阻尼振荡波；b）气体绝缘变电站（GIS）、部分空气绝缘变电站（AIS），或是高空电磁脉冲（HEMP）作用下各类设施线缆上产生的重复性快速阻尼振荡波。

从应用领域来看，该标准旨在建立统一的抗扰度评价基准，在实验室条件下评估住宅、商业、工业场景电气电子设备的性能，也可根据需求用于发电厂、变电站设备测试，同时覆盖民用、工业以及电力系统相关装置，具备较强通用性。

在技术参数层面，标准明确了适用频率区间：慢速阻尼振荡波频率范围 100kHz～1MHz；快速阻尼振荡波频率高于 1MHz，典型取值为 3MHz、10MHz 和 30MHz。标准对振荡频率作出定义：初始峰值之后，第一个零点和第三个零点之间时间间隔的倒数。【注：该定义核对 IEC 61000‑4‑18:2019 原文准确，无需修改】

3

与其他 IEC 61000 标准的关系

在 IEC 61000-4 系列中，该标准和其余抗扰度测试标准形成互补体系。同系列内，IEC 61000-4-2 对应静电放电抗扰度测试，IEC 61000-4-3 为射频电磁场辐射抗扰度，IEC 61000-4-4 是电快速瞬变脉冲群抗扰度，IEC 61000-4-5 为浪涌抗扰度，IEC 61000-4-6 针对射频场感应的传导骚扰抗扰度，IEC 61000-4-8 为工频磁场抗扰度，IEC 61000-4-11 规定电压暂降、短时中断和电压变化抗扰度。

本标准和其他标准的核心区别，在于专门针对阻尼振荡波这一独特电磁现象。和 IEC 61000-4-4（电快速瞬变脉冲群）相比，二者波形特征、产生机理完全不同；对比 IEC 61000-4-5（浪涌），阻尼振荡波带有周期性衰减振荡特性；相较于 IEC 61000-4-11（电压暂降、短时中断），阻尼振荡波属于高频瞬态骚扰，并非工频电压幅值变化。

在规范性引用文件方面，IEC 61000-4-18 主要引用 IEC 60050 (161)《国际电工词汇（IEV）第 161 章：电磁兼容》、IEC 61000-4-4《电磁兼容性（EMC）第 4-4 部分：测试与测量技术 电快速瞬变 / 脉冲群抗扰度试验》以及 IEC 61000-6-6《电磁兼容性（EMC）第 6-6 部分：通用标准 室内设备的高空电磁脉冲抗扰度》，依靠这些文件提供术语定义、参考测试方法与通用规范支撑。

核心技术内容深度解读

1

阻尼振荡波现象分类与机理

IEC 61000-4-18 将阻尼振荡波划分为慢速阻尼振荡波与快速阻尼振荡波两类，分类依据包含振荡频率、产生机理以及应用环境的差异。

慢速阻尼振荡波大多产生于户外高压 / 中压变电站隔离开关投切操作，尤其是高压母线的切换，同时也包含工业现场的背景骚扰。隔离开关分合会形成陡波前瞬态信号，上升时间处于几十纳秒量级；高压回路存在阻抗失配，电压行波会发生多次反射，母线中形成的瞬态电压、电流可以用基波振荡频率表征，频率大小由线路长度与信号传播时延决定。户外变电站母线长度从几十米到四百米不等，振荡频率分布在 100kHz 至数兆赫兹区间，多数场景选用 1MHz 作为代表频率，大型高压变电站一般采用 100kHz。

快速阻尼振荡波主要来自气体绝缘变电站（GIS）内部电弧放电，部分工况下也会出现在空气绝缘变电站（AIS），或是由高空电磁脉冲（HEMP）在各类设施中激发。GIS 内部电弧产生的振荡波典型频率为 3MHz、10MHz、30MHz。高空电磁脉冲（HEMP）是上升时间 2.5ns、脉冲宽度约 25ns 的平面强电磁脉冲场，该电磁场和外露线缆耦合后，会在线缆上激励出振荡电压与电流，响应特征和线缆长度密切相关。过往试验结果表明，虽然大部分阻尼振荡波频率在 30MHz 以内，但 HEMP 耦合到短线缆时，能够产生最高可达 100MHz 的高频阻尼振荡波。

在衰减特性上，标准作出明确要求：第 5 个峰值（Pk5）大于第 1 个峰值（Pk1）的 50%，第 10 个峰值（Pk10）小于第 1 个峰值（Pk1）的 50%，以此还原振荡波在现场自然衰减的规律。

2

测试方法详细解析

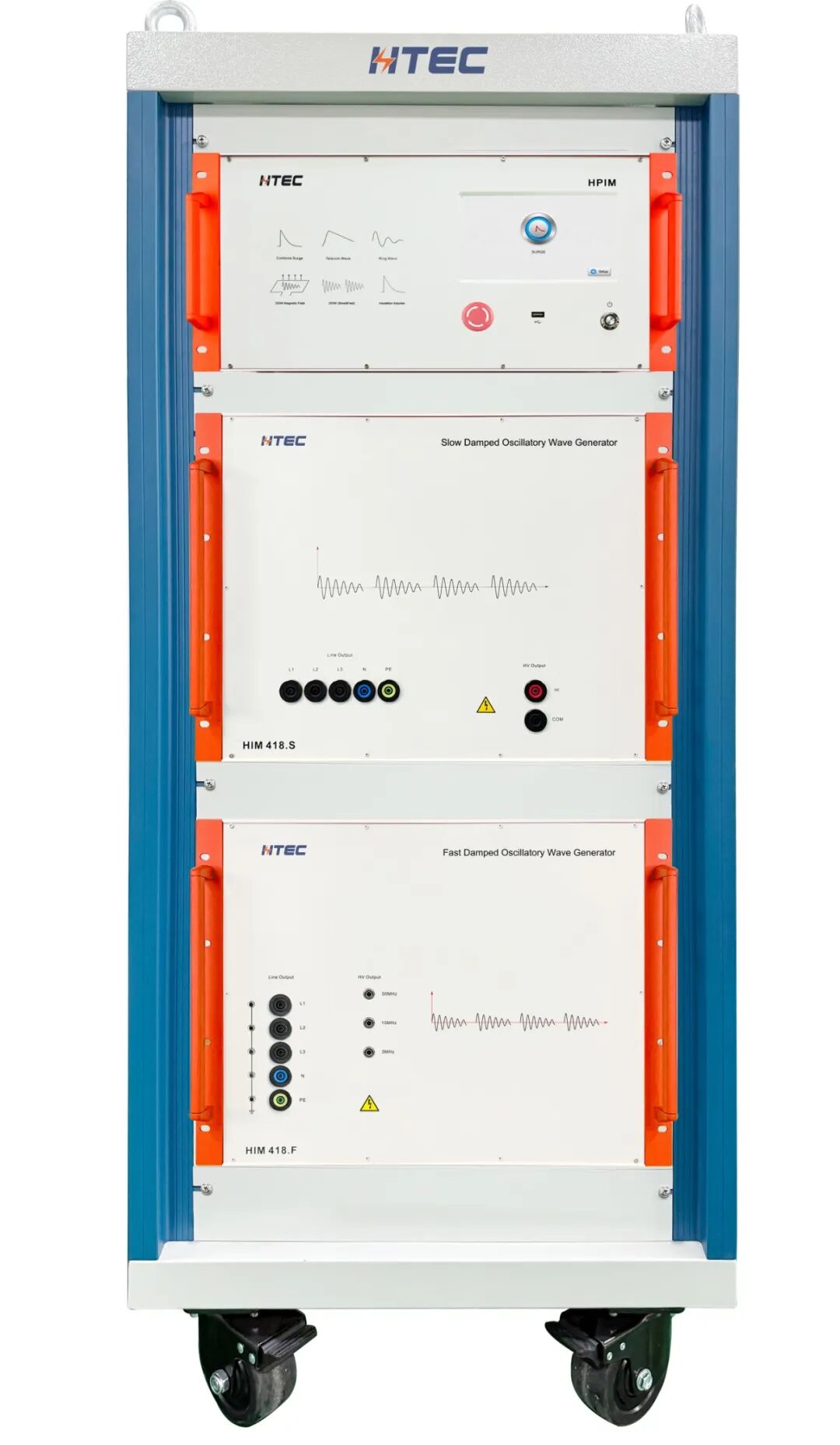

2.1 信号发生器技术要求

IEC 61000-4-18 对阻尼振荡波信号发生器设置了严格的技术指标，指标的合规性直接决定测试结果的准确度与可复现性。信号发生器需要支持短路工况下稳定输出，适配开路、短路等不同负载条件。

慢速阻尼振荡波信号发生器关键参数：电压上升时间 75×(1±20%) ns；振荡频率 100×(1±10%) kHz、1×(1±10%) MHz；重复率：100kHz 档位 40×(1±10%) 次 /s，1MHz 档位 400×(1±10%) 次 /s；衰减满足 Pk5＞50% Pk1、Pk10＜50% Pk1；猝发持续时间不低于 2s；输出阻抗 200Ω；开路电压（Pk1）范围 250×(1±10%) V～2.5×(1±10%) kV；短路电流（Pk1）范围 1.25×(1±20%) A～12.5×(1±20%) A；与电源频率无相位同步要求，首个半周期极性支持正向、负向。

快速阻尼振荡波信号发生器关键参数：电压上升时间 5×(1±30%) ns；振荡频率 3×(1±10%) MHz、10×(1±10%) MHz、30×(1±10%) MHz；重复率 5000×(1±10%) 次 /s；衰减判定条件：Pk3＞50% Pk1，Pk10＜50% Pk1；猝发持续时间：3MHz 为 50×(1±20%) ms，30MHz 为 5×(1±20%) ms；猝发周期 300×(1±20%) ms；输出阻抗 50×(1±20%)Ω；开路电压 250×(1±10%) V～4×(1±10%) kV；和电源频率无相位同步要求，首个半周期极性支持正向、负向。

电气特性方面，信号发生器输出端推荐浮地设计，输出端对地寄生电容不平衡度小于 20%，这是对受试设备信号端口开展差模测试的必要条件。慢速阻尼振荡波发生器为双端口输出，快速阻尼振荡波发生器为单同轴输出端口，仅支持共模方式测试。【注：不是发生器硬件限制，标准定义中快速阻尼振荡波试验仅规定共模注入，无差模测试要求】若发生器无法实现浮地，需要配套对应的接地管控方案。同时需要采取屏蔽措施，避免发生器自身产生的骚扰注入电网，对试验结果形成干扰。

2.2 耦合 / 去耦网络技术规范

耦合 / 去耦网络（CDN）是阻尼振荡波测试系统的核心部件，作用是将共模或差模试验电压施加到受试设备的电源、信号、控制端口，同时阻隔试验高压，防止骚扰信号影响配套辅助测试设备。

通用技术要求：耦合 / 去耦网络可以向受试设备端口施加共模（两类发生器）或差模（仅 100kHz、1MHz 慢速波）试验电压，受试设备端口输出波形需要满足标准容差范围。校验时采用 0.1Ω 短路试验负载，例如三相 CDN 依次校验 L1-PE、L2-PE、L3-PE、N-PE 通道。

去耦性能指标：受试设备断开后，电源输入端残留的阻尼振荡电压（Pk1 至 Pk10）上限，取试验电压的 15%、耦合 / 去耦网络额定峰值电压两倍二者中的较大者；信号端口要求更加严格，残余电压上限取试验电压的 10% 或者两倍额定峰值电压中的较大值。

耦合 / 去耦网络需要按照标准规定完成校准与验证，输出波形指标应当和信号发生器的要求保持一致。2019 版新增了高速 CDN 技术要求以及配套的校准程序。

当耦合 / 去耦网络会干扰受试端口原有工作信号时，可参照 IEC 61000-4-4 的规定，搭配电容耦合夹和快速阻尼振荡波发生器开展测试，作为替代方案，拓宽标准适用场景。2.3 试验布置规范

IEC 61000-4-18 对试验布置给出了详细技术要求，保障测试的可重复性，内容包含接地连接、接地参考平面、受试设备摆放、耦合去耦网络安装、信号发生器布设等。

接地参考平面（GRP）：1MHz 以上测试场景一般需要配置接地参考平面；铜、铝材质板材厚度不小于 0.25mm；其他金属板材厚度不低于 0.65mm；平面尺寸需要足够容纳受试设备以及全部连接线缆。

受试设备摆放：台式设备放置于木质台架；搭配接地参考平面时，受试设备和线缆使用 0.1m±0.01m 绝缘支撑，和参考平面隔离；落地式设备同样通过 0.1m 绝缘支撑和参考平面隔开；如果受试设备电源线长度超过 1m，多出部分盘成直径 0.2m 的扁平线圈，放置在距离参考平面 0.1m 高度位置。

线缆布置：通信数据线按照设备配套规范选型连接，线缆距离接地参考平面 0.1m，有效长度不少于 1m；布线方式尽量还原设备实际安装状态，减少额外电磁耦合。

安全接地：受试设备按照制造商安装说明连接地线，尽量降低接地阻抗，不允许增设额外接地支路。如果受试设备依靠三芯单相电源线接入（L、N、保护地线），无独立接地端子，则不可额外增加接地线，该保护地线本身也要参与抗扰度试验。

3

限值要求与测试等级

3.1 测试等级分类体系

标准以波形第一个峰值 Pk1 定义测试等级，电源端口、信号与控制端口可选取不同等级。

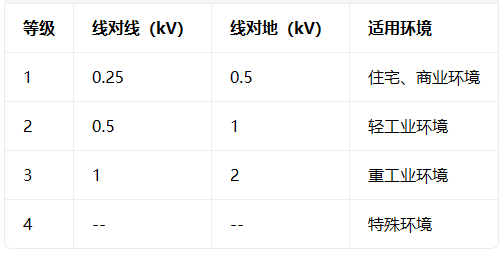

慢速阻尼振荡波测试等级：

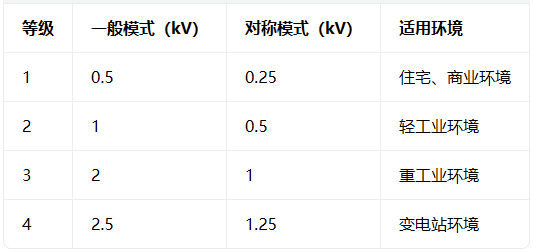

快速阻尼振荡波测试等级：

快速阻尼振荡波的 4 级为自定义等级，标记为 X，指标可以高于、低于或者介于常规等级之间，具体参数由对应的产品标准规定。

3.2 不同端口类型的限值差异

标准允许同一台设备的不同端口采用差异化测试等级。电源端口直接接入电力回路，更容易受到阻尼振荡波骚扰，测试等级通常更高；信号、控制端口工作电压、电流偏小，器件敏感度更高，一般选用相对更低的测试等级，具体要求由产品标准明确。同时需要完成端口之间的通道校验，保障耦合去耦网络各通道一致性。

3.3 特殊环境的限值要求

针对变电站场景，慢速阻尼振荡波测试电压最高可设置至 2.5kV。测试等级选取时，需要综合互联设备类型、安装位置、线缆屏蔽效果、接地方式等条件。快速阻尼振荡波的 X 等级适配各类定制化场景；2019 版进一步完善了高空电磁脉冲 HEMP 相关测试要求，适配强电磁脉冲环境的设备评估。

4

试验程序与实施要点

4.1 试验程序概述

整套试验流程分为试验前准备、试验实施、试验后结果评价三个阶段，流程依次为：核查试验室参考条件、确认受试设备初始工作状态、开展抗扰度注入试验、评估试验结果。

试验前准备阶段，需要核验测试系统性能，通常优先核查耦合 / 去耦网络输出端口波形，确认系统正常；同时管控试验室环境温湿度、背景电磁噪声，保证环境条件稳定。试验过程中持续观察、记录设备在骚扰注入下的变化，包括功能中断、重启、数据丢失等现象。

4.2 测试点选择与测试顺序

测试端口按照设备实际使用情况确定，电源、信号、控制端口均需要覆盖，不同端口可匹配不同测试等级。

测试顺序：慢速阻尼振荡波先执行 100kHz 测试，再执行 1MHz 测试；快速阻尼振荡波按照 3MHz、10MHz、30MHz 依次开展；每个频率点分别完成正向、负向极性测试。

试验时长：慢速阻尼振荡波猝发时长不小于 2s；快速阻尼振荡波 3MHz 档位猝发时长 50×(1±20%) ms，30MHz 档位 5×(1±20%) ms。为规避和工频同步，总试验时间拆分为 6 次、每次持续 10s 的脉冲注入，两次测试间隔 10s。

4.3 结果判定准则

试验全程记录受试设备运行状态。合格判定：受试设备在测试期间维持原有功能，没有出现性能降级、功能丧失、状态异常；试验结束后输出参数仍在规格范围之内，试验过程输出电流波动不超过初始值的 5%。

如果测试中出现功能异常，需要分析失效原因，评估整改方案，必要时调整测试等级或者更换替代测试方法。试验报告需要完整记录测试条件、现象、判定结论，留存设备电磁兼容评估资料。

标准实施要点与技术难点

1

测试设备校准与验证

IEC 61000-4-18 对测试仪器的校准、验证提出严格要求，是保证测试结果准确、可复现的基础，校准规范同样适用于等同转化国标 GB/T 17626.18-2016 对应的测试设备以及 EMC 抗扰度综合测试系统内配套单元。

校准推荐采用双端比对法，在屏蔽环境内使用经过认可的示波器、频谱分析仪作为计量标准；校准覆盖频率区间 1Hz～6GHz；频率误差、幅度偏差、波形失真度需要满足对应指标；校准前仪器提前预热一小时，采取措施消除接地环路带来的干扰。

验证的目的是确认整套试验链路（信号发生器、互联线缆）功能正常，验证方法可以和校准方法不同，只要能够保证验证结果可靠。测试设备需要满足 ISO 17025 的溯源要求；通过校准，可以修正晶振漂移、功放非线性等问题，保障输出信号波形纯净度满足 IEC 61000 系列标准要求。

2

试验环境条件控制

气候环境：标准没有指定固定的温湿度数值，但要求试验期间环境参数保持稳定，降低环境变化对测试结果的影响。

电磁背景环境：试验室背景电磁噪声需要满足参考条件，避免外部电磁干扰叠加到试验波形中，一般需要配备屏蔽设施。

接地系统：优先采用独立地桩引出接地线；其次可取自楼层配电柜地线；不建议直接使用墙面插座的保护地线。

试验台布置：受试设备放置在距离接地参考平面 (0.8±0.08) m 的非金属台面上；设备底部采用 0.05m～0.15m 厚绝缘支撑，和参考平面隔开；连接线缆使用厚度约 (0.5±0.05) mm 的绝缘支撑抬高，与参考地隔离。

3

与其他相关标准的协调配合

依据 IEC 导则 107，IEC 61000-4-18 属于电磁兼容基础测试标准，供各产品技术委员会选用；产品委员会负责确定是否采用该试验项目，以及选定适配的试验等级、性能判据。这种体系设计，兼顾测试方法的统一性和不同产品应用的灵活性。

该标准和 IEC 61000-4 系列其他抗扰度标准搭配使用，构成完整的抗扰度测试组合，在项目测试时，结合设备应用场景和功能需求选择对应标准。

该国际标准支持区域标准转化，国内 GB/T17626.18-2016 等同采用旧版 IEC 版本，EN IEC 61000-4-18:2019 等同采纳 2019 版国际标准，测试结果具备互认基础。在电力、通信等行业落地应用时，还需要和对应行业电磁兼容规范协同。

4

标准实施中的技术难点

波形生成与衰减控制：阻尼振荡波对信号发生电路设计要求较高，尤其 30MHz 高频段，发生器带宽性能会直接影响波形质量；Pk5、Pk10 的衰减包络控制，是波形调试的难点。

阻抗匹配与校准：发生器输出阻抗、耦合去耦网络特性阻抗、受试设备输入阻抗之间的匹配对结果影响显著；高频工况下分布参数效应突出，校准难度高于低频抗扰项目。

多端口设备测试：带有多路不同类型端口的复杂设备，需要为各个端口匹配对应的测试等级，容易出现漏测。

测试结果评估：部分设备受阻尼振荡骚扰时，故障现象具有偶发性、间歇性，区分设备正常瞬态响应和有害的性能降级，对测试人员的专业经验要求较高。
