车规ESD静电测试ISO10605 V.2023新版要求是加严还是放宽松_(移除470欧*2接地和引入自动化测试方法后)

ISO 10605:2023 对比 ISO 10605:2008 版本修订要点

ISO 10605 新版 2023 版本，在 2008 旧版基础上针对汽车行业静电放电试验的应用场景做了多项调整。最核心改动集中在试验布置方案与接地设计，不再沿用通用消费电子 EMC 标准 IEC 61000-4-2 的设计思路，转而采用适配整车车身特性的直接接地方案，同时多项试验条件与判定要求同步更新：

1. 补充耦合板配套试验装置说明，支持零部件的直接放电与通电状态下的间接放电测试；

2. 零部件通电间接放电项目，最低放电次数更新至 10 次；

3. 零部件通电间接放电时，单次放电的时间间隔调整为 1 秒；

4. 水平耦合金属板的注入点位，由接地板侧边调整至接地金属板上方区域；

5. 新增零部件非通电测试方法，要求在 DUT 引脚施加放电时增加接地连接；

6. 将电子模块通电测试对应的可选试验设置与操作流程，从标准附录迁移至正文主体章节；

7. 新增附录 G，引入自动化静电放电测试方案。

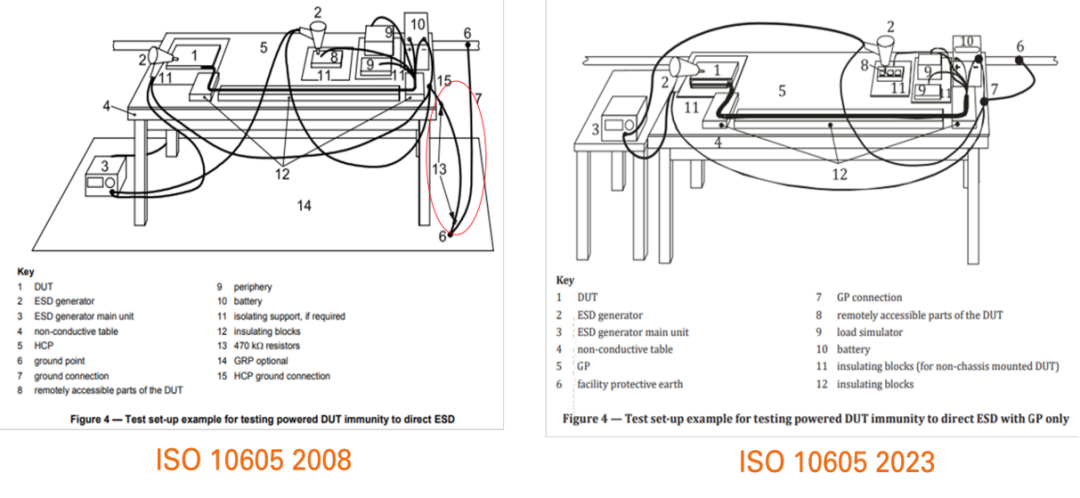

随着 ISO 10605:2023 正式落地，车载电子 ESD 测试场景和车辆真实工况的匹配度进一步提升。自动化测试方案的推出，也推动测试仪器厂商与实验室优化测试技术，摆脱传统人工测试依赖人力操作的模式，有效降低人为操作带来的偏差，提升整套测试数据的稳定性。接地方案改动最为直观：新版布置示意图删除了旧版 ESD 试验台接地回路内的两只 470kΩ 电阻；另外在零部件非通电引脚测试环节，新标准要求受试样品的接地端子可靠接地。

不少工程师读到此处会产生几点疑问：

a：取消两只 470kΩ 电阻，是不是代表试验环境要求有所放宽？

b：自动化测试采集放电波形时，电流初始尖峰不再明显，是否意味着试验严酷等级降低？

c：试验工作台的材质、外形尺寸等指标，是否同步更新要求？

针对上述疑问展开分析

CNAS 认可规范、ISO/IEC 17025、IATF 16949 等体系文件，并未对试验桌提出强制更新要求，若无车企定制规范约束，实验室可继续沿用现有试验台。部分主机厂存在特殊规定，例如大众 VW80000 标准明确：接地平面材质应当和车载金属本体保持一致；若车身采用铝合金材质，则接地工作台选用铝板，规避异种金属接触发生电化学腐蚀。还有部分车企规定，当开展≥10MHz 高频测试时，接地平面必须使用铜板。

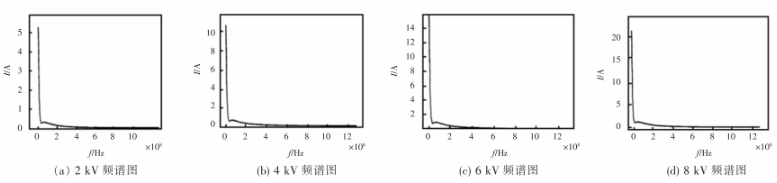

在 ESD 试验体系中，参考接地平面（GRP）、水平 / 垂直耦合板（HCP/VCP）的核心作用，是搭建低阻抗等电位参考基准面。紫铜（T2 纯铜）是当前该场景下最优材料，理由如下：ESD 放电脉冲上升时间小于 1ns，频谱宽度可达数 GHz，高频分量丰富；铜材质能够维持参考地平面阻抗稳定，避免板材阻抗差异造成测试结果漂移。

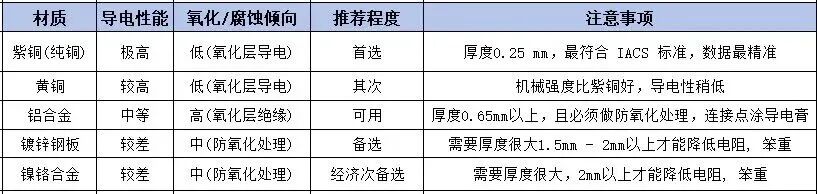

疑问 C：为何优先选用铜材，尤其是紫铜？

⚡优异导电性能，降低电阻损耗

铜的导电能力仅次于银，属于高导电材料。ESD 放电瞬间脉冲电流最高可达几十安培，如果板材电阻率偏高，会产生明显压降，造成接地平面电位不均，干扰测试结果准确度。

紫铜（纯铜）导电率可达到国际退火铜标准 100%，电阻率低至 1.7241×10⁻⁸Ω・m。

铝的导电率仅为铜的 61%，铝板回路电阻更高，更容易产生电压跌落与发热现象。

⚡抗氧化能力与接触稳定性

紫铜虽然表面同样会氧化，但生成的氧化铜仍具备一定导电性能；搭配镀锡、镀镍等成熟表面处理工艺，能够长期维持良好的接地接触特性。

铝材料极易氧化，表层生成的氧化铝（Al₂O₃）属于绝缘物质，会造成接地点位接触电阻急剧上升，形成虚接问题，严重破坏 ESD 测试的重复性与准确度。

⚡加工装配性能突出

紫铜延展性良好，便于焊接与螺栓紧固。试验台搭建时，铜板需要和接地线、泄放电阻（旧版 470kΩ×2）可靠连接，铜材质能够保障连接点位长期稳定。

疑问 a：旧版耦合板接地线配置两只 470kΩ 电阻，并且分别布置在线缆两端，设计原理是什么？

1）模拟人体静电放电场景，是该电阻网络设计的根本目的

标准人体放电模型由 150pF 电容串联 330Ω 电阻构成，用于模拟人体本体阻抗；人体对地绝缘状态下，泄漏电阻一般处于 10⁹~10¹²Ω 区间。在 ESD 间接放电试验（对耦合板放电）中，为复现电荷不会瞬间泄放消失的物理特性，IEC 61000-4-2 这类标准要求采用约 1MΩ 阻抗回路。

两个 470kΩ 电阻串联，总阻值接近 1MΩ。该阻值一方面可以限制回路电流，另一方面复现人体对地高阻抗特性，保证放电属于可控瞬态过程，不会形成短路。

2）核心作用：构建瞬态电磁场

耦合板如果直接低阻抗接大地，静电电荷会被瞬间泄放，无法建立有效干扰场。

高阻抗回路（接近 1MΩ）延缓电荷泄放速率，让电荷短暂积聚在耦合板表面；电荷积累之后，会在耦合板周边形成瞬态静电场与交变电磁场。该时变电磁场会耦合至受试设备，复现真实工况：人体触碰设备周边金属物体放电，依靠电磁场干扰车载电子设备，也就是间接放电工况。

3）布局逻辑：电阻放置在线缆两端的传输线理论依据

为何不把两只电阻集中焊接在线缆中段，而是分别布置在导线首尾两端？

阻抗不匹配与电流反射效应：ESD 脉冲上升时间 0.7~1ns，频谱覆盖 GHz 频段。高频脉冲沿着线缆传输时，如果电阻集中在中间，脉冲电流直接流过；当高阻 470kΩ 电阻放置在线缆两端，会形成强烈阻抗不匹配，脉冲抵达线缆两端发生全反射。

能量耗散机制：电流脉冲在线缆内部来回振荡，能量最终以热量形式消耗在电阻上。该方式大幅降低流入参考接地板的净电流，绝大多数能量用于在耦合板建立干扰场，提升试验真实性与严酷度。

安全防护功能：尽管电阻阻值较高，依旧提供直流与低频电荷泄放通道，避免耦合板持续蓄积静电，保护操作人员与参考接地平面。同时电阻器件耐压指标需要≥30kV，防止 ESD 发生器高压作用下击穿短路。

4）整套布置属于经过精密设计的瞬态电磁场仿真系统

若耦合板通过导线或者低值电阻直接接地，静电枪向耦合板放电时，电荷会快速泄放到大地。

带来的后果：电荷快速中和，耦合板周边无法形成持续、高强度静电场。

原理说明：ESD 试验不仅考核传导注入干扰，辐射耦合效应同样是重点。现实场景中人触碰设备附近壳体、钣金件，瞬间产生剧烈变化的强电磁场，耦合侵入设备内部电路，引发异常甚至器件损坏。两只 470kΩ 电阻构成高阻抗通路，减慢电荷泄放速度，使耦合板留存电荷并维持一段时间，在空间产生满足标准要求的瞬态静电场，复现人体对邻近物体放电带来的辐射干扰效应。

人体放电模型（HBM）仿真原理：整套方案核心目标复刻人体静电放电行为。经典 HBM 模型为 150pF 电容串联 330Ω 人体内阻；两只 470kΩ 串联总阻值约 940kΩ，叠加线缆阻抗后接近 1MΩ，该数值不是随意选定。干燥环境下，人体依靠鞋底、地板和大地之间形成分布漏电电阻，范围大致在 100kΩ~1GΩ，1MΩ 是行业选取的典型参考值。

概念梳理后，回归两大核心疑问分析

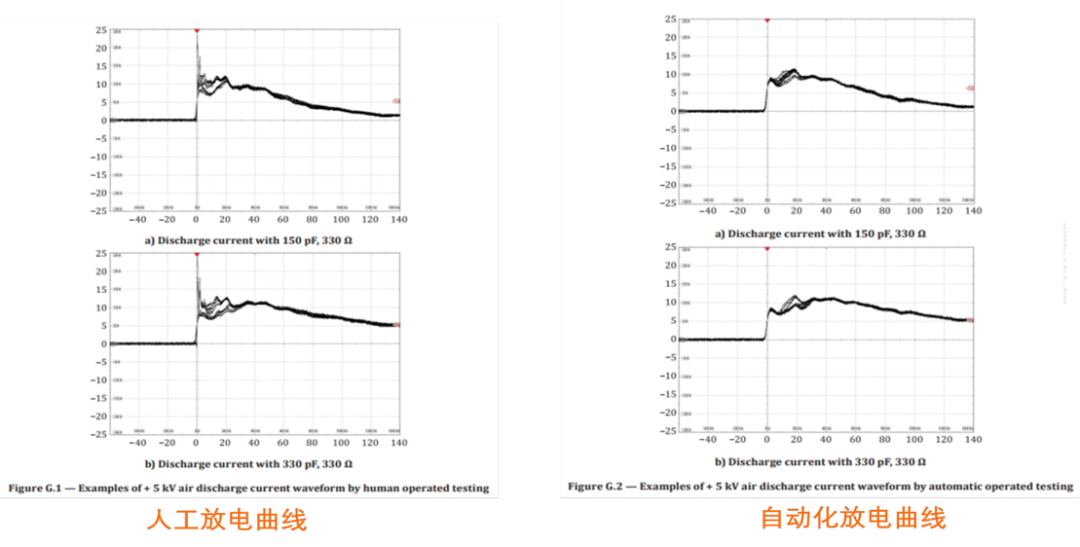

① ISO 10605:2023 引入自动化测试方案后，实测静电电流波形相比传统人工测试更为平滑，标志性的初始峰值会衰减甚至近乎消失。

但这并不代表标准要求放宽，反而是测试技术迭代、器件应力评估思路升级，剔除了测试伪影，还原器件真实承受应力。

人工测试出现尖锐初始峰值，来源分为两部分：

接触弹跳：人工握持静电枪放电，枪头接触 DUT 瞬间金属端头发生微秒级机械抖动；

电弧击穿效应：枪头和样品存在微小间隙时，高压击穿空气形成电弧。

两类现象都会产生 GHz 超高频、极窄脉冲电流，也就是波形上看到的尖峰。

自动化测试消除虚假初始尖峰：机械臂刚性强，放电接触压力、移动速度能够精准控制，彻底消除人工操作抖动与触点弹跳，放电过程平稳，人工测试带来的超高频虚假尖峰随之消失。

新标准是否降低严苛度？

并没有放宽要求，反而更加严谨科学，剔除无关干扰项。旧版人工测试得到的尖峰，很多来自线缆排布、接地阻抗、人为操作手法引入的噪声。虽然峰值读数大，但持续时间仅纳秒级别，携带能量很低。去除该虚假尖峰，目的是消除人为因素影响，提升测试结果可复现性。

标准考核重心转移至电荷转移总量与持续电流造成半导体结温升热效应。尖峰消失，但自动化测试下主放电电流幅值并未下调。

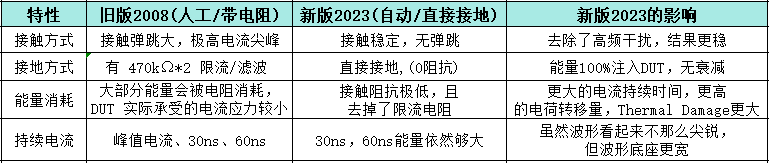

ISO 10605:2023 属于 “表面趋松、实际变严”：

表层现象（松）：电流尖峰消失，电磁噪声分量减少，设备出现逻辑报错概率下降；

本质变化（严）：采用直接接地方案，回路接触阻抗降低，注入芯片内部焦耳热显著提升。倘若器件 TVS 防护电路设计余量不足，新版测试更容易造成芯片永久性烧毁。因此不能仅凭波形平滑就低估风险，新版标准对硬件防护的热稳定性提出更高指标。

通俗类比：

旧版本带尖峰工况：如同锤子短促重击元件，瞬时冲击力大，但大多仅击穿表层绝缘或产生电磁噪声；

新版本无尖峰工况：类似大锤稳定持续击打，瞬时冲击尖峰消失，但平均功率提升，向器件内部传递更多破坏性热能。

② ISO 10605:2023 不再全盘引用通用 EMC 标准 IEC 61000-4-2，改用匹配整车工况的直接接地方案。该接地方式模拟车辆金属底盘大面积直接接地的真实状态，还原车辆使用过程遭遇静电干扰的真实场景。

取消 470kΩ 电阻的原因：

1）高阻回路会阻碍静电电荷泄放，造成试验台表面积累电荷并形成电场，不仅会引入前置脉冲、残余电压，造成测试结果不可复现，还可能损伤敏感电子零部件。采用直接接地，保障试验稳定，保护受试样品，尤其在非通电测试阶段优势明显。

2）阻抗匹配优化：470kΩ 电阻会改变放电回路阻抗特性，干扰放电电流上升沿与波形形态。移除高阻电阻改为直接接地，能够保障放电电流波形标准化、稳定性更强，减少仪器配置差异、人为操作带来的偏差，提升测试数据可信度。

综上，ISO 10605:2023 删除 470kΩ 电阻，核心目的三点：

更贴合实车：复刻车身金属底盘直接接地的车载环境；

试验更安全：消除电荷堆积，降低样品损坏风险（非通电测试尤为关键）；

测量更精准：适配自动化测试体系，保证放电波形保真，提升测试结果可重复性。
