IEC 61000-4-30:2025 中超谐波：2kHz～150kHz 频段关注度提升原因

以往谈及电能质量分析，工程师最先关注的指标大多为电压暂降、闪变、三相不平衡、谐波与间谐波。上述指标均具备很高工程价值，但随着光伏逆变器、储能变流器 PCS、直流充电桩、变频器、LED 驱动电源以及电力线载波通信设备大规模投入使用，工程现场经常出现一种矛盾现象：低频电能质量检测指标满足要求，可是现场设备依旧出现报警、重启、通信故障等异常现象。这类故障诱因往往来自一个长期被现场运维人员忽略的频段：2kHz～150kHz。该频段信号英文名称为 supraharmonics，国内行业一般译作超谐波，也可称高频传导骚扰。

IEC 61000-4-30:2025 第四版在 Annex C 与 Annex D 章节新增了针对该频段的相关内容，Annex C 覆盖 2kHz~9kHz，Annex D 专门新增 9kHz~150kHz 的测量规范。标准修订的核心意义并非新增专业名词，而是将高频、细密、由电力器件开关动作产生的电网扰动，纳入一套统一、可横向比对的电能质量测量体系。

1

超谐波的基本定义

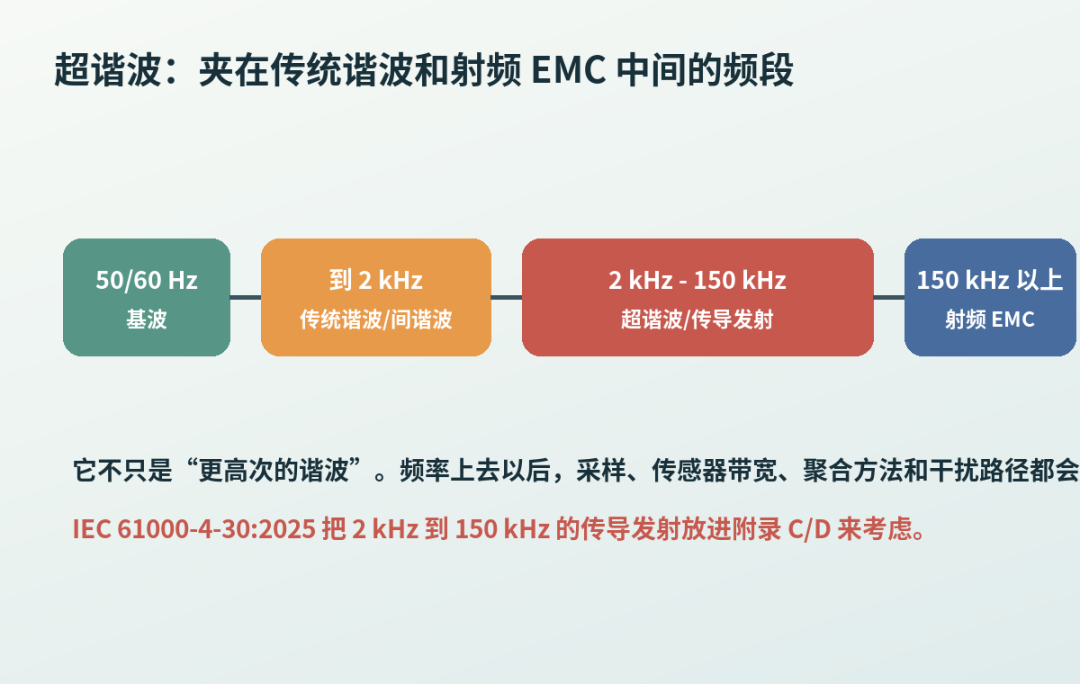

简单来说，超谐波指配电系统内 2kHz～150kHz 区间的传导型扰动信号。

它处于两类传统电磁问题的中间区间：

低频侧是大家熟知的工频、谐波、间谐波，工程上常用总谐波畸变率 THD，3、5、7 次谐波等指标评估电压、电流畸变；

高频侧属于 EMC 范畴，对应射频干扰、辐射发射与传导发射测试项目。

超谐波处在中间过渡频段，信号依旧依托电力线缆传播，会对配电网、设备供电回路、传感单元、通信链路与控制器产生影响，但该频段特性已经无法沿用低频谐波的分析思路。

频率升高之后，有四点关键变化：

1. 测量传感器与采集通道的带宽性能成为决定性因素；

2. 采样算法、时间窗口、数据聚合策略会直接影响最终测量结果；

3. 电缆、电容、电抗以及滤波器的频率响应特性变得更加复杂；

4. 故障表现不再是电机过热这类直观现象，更多表现为辅助电源重启、PLC 工作异常、通信误码、保护装置误动作、设备降功率运行。

因此，超谐波不能简单理解为次数更高的普通谐波，它需要一套全新的测量链路设计与评估逻辑。

2

版本更新要点

IEC 61000-4-30:2025 为该标准第 4 版，替代旧版 2015 第三版。

标准适用范围依旧是交流供电系统电能质量参数的检测与结果解读，目标保证不同测试方案下测量数据具备可靠性、可复现性、可比性。

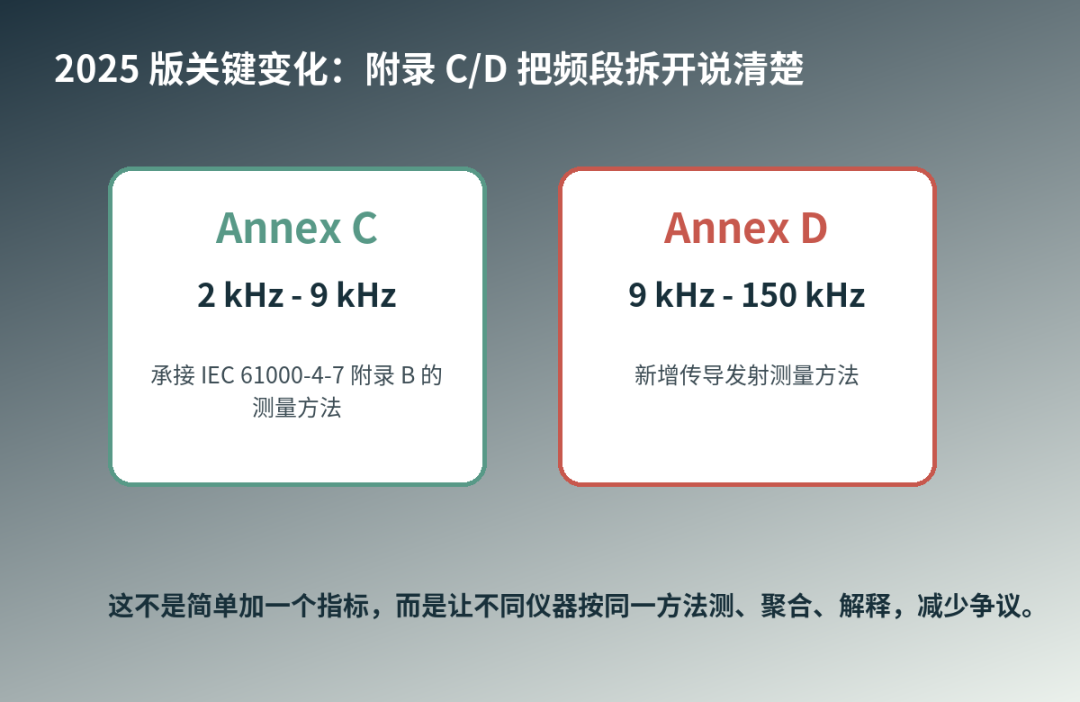

和超谐波相关的修订主要包含两点：

1. 将 2kHz～150kHz 频段传导骚扰写入附录 C 与附录 D；

2. 原有 AnnexC 进行拆分：2kHz~9kHz 测量方法从原先 IEC 61000-4-7 附录独立出来；新增 9kHz~150kHz 测量方法，单独作为 Annex D。

这项修订解决了长期存在的现场痛点：过去检测该频段噪声时，不同厂商仪器带宽、采样窗口、数据聚合规则各不相同，各方测试结果很难横向对比。

IEC 61000-4-30 本身不负责判定现场合格与否，核心作用是统一检测方法、数据聚合规则与解读逻辑，保障不同设备、不同测试团队产出的数据能够互相对照。

2025 版新增 9kHz~150kHz 规范，意味着该频段不再只是 EMC 工程师和仪器厂商研究的小众方向，正式成为电能质量现场测试的通用技术语言。

3

受到重视的底层原因

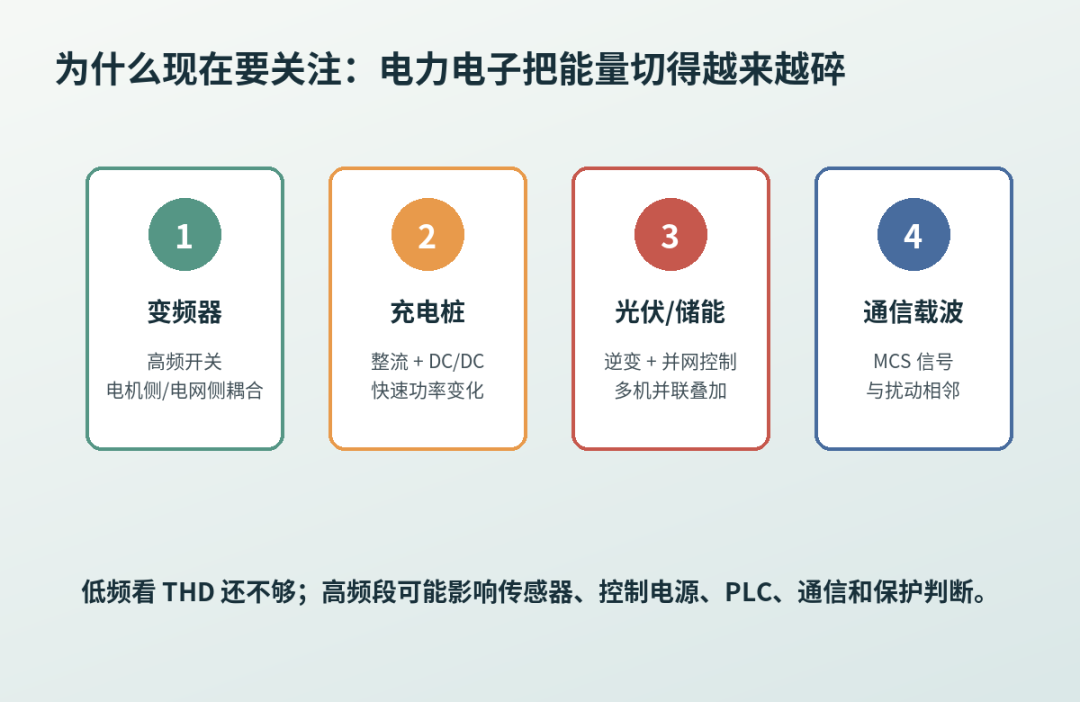

标准新增相关内容，并不是单纯增加测试难度，而是配电现场工况发生了根本性变化。各类大功率电力电子装置普及：电机不再直接接入工频电网，依靠功率器件高速开关的变频器广泛应用；充电桩大规模部署，大功率整流与 DC/DC 变换单元集中接入配网；光伏、储能装机持续增长，逆变器、PCS 多机并联运行、弱电网并网、多设备控制参数耦合改变了原有电网波形特征。另外电力线通信系统（MCS）信号也落在邻近频段。

低频电能质量指标依旧不可或缺，但已经无法覆盖全部故障场景。部分现场 THD 指标良好，设备却会在特定功率工况下重启；部分站点电压暂降记录无异常，但是通信链路会在大功率设备投切时中断；还有场景中，无功补偿装置、线缆、滤波器和电源模块在高频段形成谐振耦合，低频报表完全无法定位根因。超谐波的价值，就是把这类 “能产生故障，但难以被传统指标捕捉” 的扰动实现标准化测量。

4

工程实例

同一时段设备告警，依靠频谱数据定位关联关系

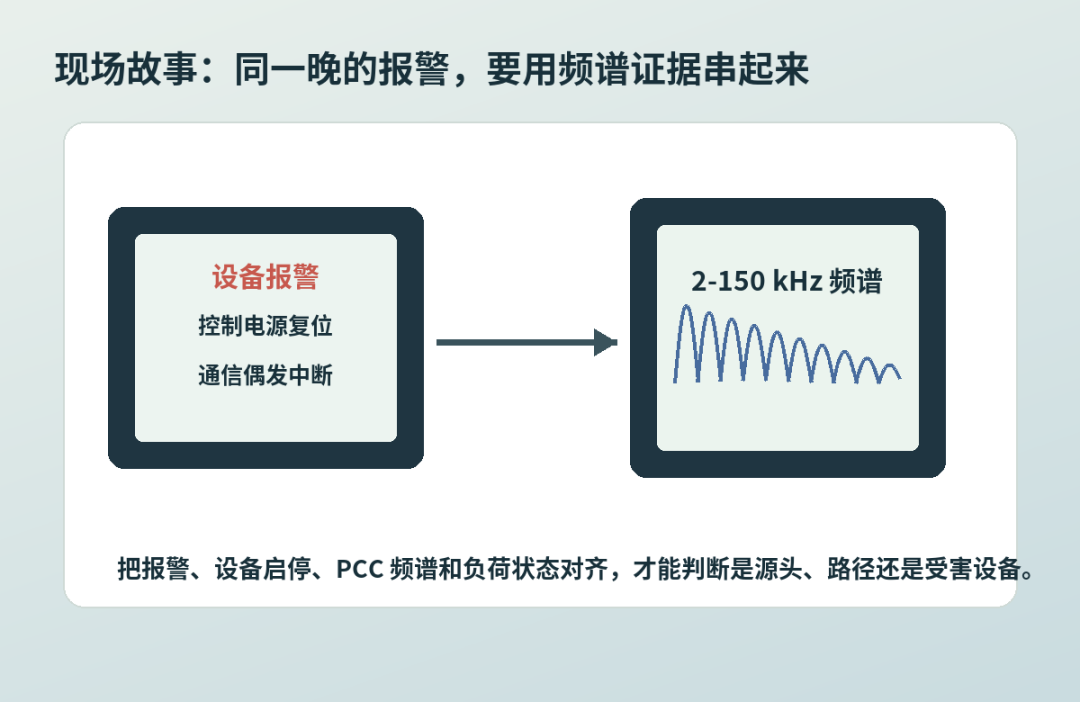

举一个工业园区现场案例：夜间产线间歇性出现故障，控制电源随机重启，PLC 通信偶发中断，配电设备监测到高频噪声抬升，但电压暂降、低频谐波、三相不平衡等常规指标均无明显超标。

如果缺少超谐波检测手段，很容易出现多方各执一词：设备厂商判定产品本身无故障；电气运维人员认为电网电压正常；自动化工程师判断通信链路不稳定。各方观点都存在合理性，但缺少完整证据链。

这时需要将多组数据时间轴同步：大功率设备启停日志、公共连接点 PCC 的 2kHz~150kHz 频谱曲线、控制电源输入波形、PLC 报错记录、现场负荷状态。

若事件时间能够匹配，就可以判定故障根源并非低频电能质量事件，而是高频传导扰动通过供电线路或者通信回路干扰敏感设备。

这就是超谐波检测的实际工程价值：不是单纯增加报告内容复杂度，当传统指标无法解释现场故障时，为工程师增加一项取证手段。

5

应用误区

检测到 2~150kHz 频谱尖峰不能直接判定故障源

超谐波参数也容易被误用，最常见错误：仪器频谱上看到尖峰信号，就直接判定找到故障根源，该结论并不严谨。

2kHz～150kHz 频段内信号来源十分多样：功率器件开关噪声、电力线载波通信信号、测量回路耦合干扰、传感器带宽失真，或是现场布线、接地不当引入的伪信号都有可能。

另一误区是直接套用限值评判超谐波。工程应用中，重点需要确认：频谱波动是否与设备动作同步、是否和设备告警存在关联、扰动是否在某条路径被放大、是否造成实际业务异常。

缺少时间同步，无法证明因果关系；未验证测量链路，不能排除测量引入的虚假信号；缺少复测验证，单次频谱尖峰不能作为治理方案的依据。

超谐波测量应当作为故障证据链的组成部分，不能仅凭频谱尖峰直接定性。

6

标准化测试实施思路

先确认测量链路，再分析现场影响

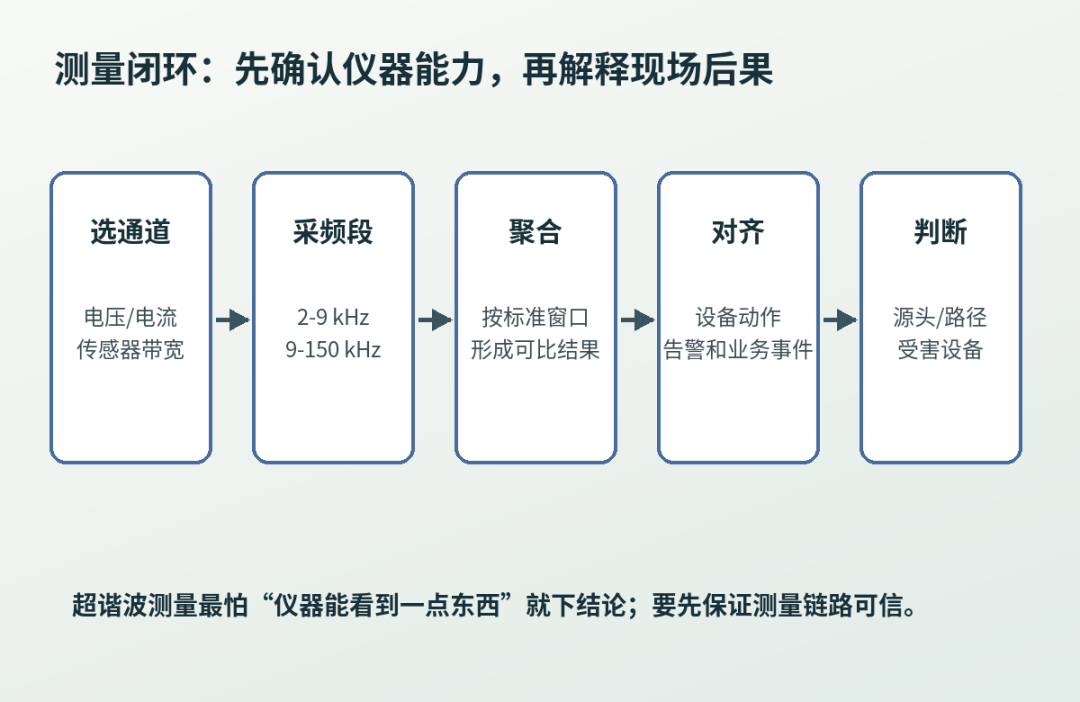

开展超谐波测试，第一步不是连接探头采集数据，而是核验整套测量链路：

确认仪器是否支持目标频段；电压、电流采集通道带宽是否满足要求；传感器会不会对高频信号产生衰减或者放大；现场接线是否带来额外耦合干扰；采样方式、时间窗口、数据聚合算法是否匹配标准规定。

测量链路如果没有提前核验，再好的频谱图也不具备说服力。

第二步进行分频段分析。

不要把2kHz~9kHz 与 9kHz~150kHz 笼统称作高频噪声，2025 版标准拆分 Annex C/D，正是提示两个频段需要采用差异化测试方案。

第三步进行事件时间对齐。

将频谱变化曲线和设备启停、逆变器功率调节、充电桩投切、储能充放电、通信报错、保护动作、告警日志整合到同一时间轴。

第四步开展故障溯源判断。

排查扰动来源、传播路径与受影响设备：是电力电子设备向外注入噪声？配网阻抗造成高频放大？控制电源抗扰能力不足？还是通信系统与开关扰动互相耦合？

最后完成复测验证。

实施治理措施之后，在相同工况下复测，如果频谱、设备重启、通信误码等异常现象没有改善，则代表治理方案没有达到预期效果。

7

总结

IEC 61000-4-30:2025 引入超谐波相关规范，本质不是推出全新概念。核心针对 2kHz～150kHz 传导扰动，随着电力电子装备大量并网，很多现场故障已经超出传统谐波的覆盖范围。并网变换器、辅助电源、PLC、传感单元、无功补偿装置、滤波器都有可能在高频段发生耦合问题。

新版标准拆分 Annex C 与 Annex D，新增 9kHz~150kHz 测量方法，目的不是增加工程师记忆负担，而是让不同测试仪器、不同团队在各类现场采用统一方式记录、分析该频段信号。

一句话概括：超谐波推动电能质量分析，从单纯评估低频波形畸变，升级为把高频传导扰动和现场设备故障构建完整证据链。

参考资料：IEC 61000-4-30:2025 官方目录；ANSI Webstore IEC 61000-4-30 Ed.4.0 页面
